Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών
Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών

Μεγάλες Εικόνας :  Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Charmhigh
Πιστοποίηση: CE
Αριθμό μοντέλου: RS20
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $60,000
Συσκευασία λεπτομέρειες: Ξύλινο κουτί
Χρόνος παράδοσης: 3-7 εργάσιμες
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 20 το μήνα
Επικοινωνία

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών

περιγραφή
Κεφάλια: 10* 2 κεφαλή (με διπλούς βραχίονες, διπλές ράγες) Μέγεθος PCB: 520mm(L) * 50-450mm(w) ; Διπλή λωρίδα: 520mm(L) * 50-250mm(w)
Ταχύτητα τοποθέτησης: Βέλτιστη ταχύτητα: 80.000 CPH Τρέφων: Υποστήριξη 100pcs NXT ηλεκτρική τροφοδοσία
Συστατικό: 01005, 0201,0402,-5050, SOP, QFN, BGA... Μέγιστο ύψος στοιχείου: 12 mm
Διάσταση: 1400 (L) * 1890 (Π) * 1550 (Υ) mm Τροφοδοτικό: AC380V (50Hz, τριφασικό) 5kw
Τύπος τροφοδοσίας: Ηλεκτρικός τροφοδότης Fuji NXT Μοτέρ: Χ κινητήρας σερβοκινητήρας + Y άξονας διπλού γραμμικού κινητήρα
Πάχος PCB: 0,6-3,5 χιλιοστά Καθαρό Βάρος: 2500 κιλά

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών
Προηγμένη μηχανή επιλογής και τοποθέτησης μαγνητικής ανάρτησης

Το Charmhigh RS20 διαθέτει διπλή γραμμική κίνηση κινητήρα διπλού σκελετού για μεγάλες γραμμές παραγωγής SMT υψηλής ταχύτητας, υψηλής ακρίβειας, γραμμές συναρμολόγησης PCB και κατασκευή PCBA. Υποστηρίζει στοιχεία 01005.

Εισαγωγή Προϊόντος

RS20 (20 κεφαλών) υψηλής ακρίβειας, υψηλής ταχύτητας maglev Pick and Place Machine με διπλούς βραχίονες και διπλές ράγες:

  • Βέλτιστη Ταχύτητα: 82.000 CPH (υπό βέλτιστες συνθήκες)
  • Ακρίβεια τοποθέτησης: (XY)±0,035mm CPK≥1,0; ελάχιστο στοιχείο 01005
  • Εύρος τοποθέτησης εξαρτημάτων: Μέγεθος ίντσας 01005 - στοιχείο μεγέθους 15mm×15mm
  • Μέγεθος PCB: Μονή λωρίδα: 520mm(L) × 50-450mm(W); Διπλή λωρίδα: 520mm(L) × 50-250mm(W)
Χαρακτηριστικά μηχανήματος
  • Θερμική Αποζημίωση
  • Εύρος τοποθέτησης: Ελάχιστο 01005 / Μέγιστο 15mm(L)×15mm(W)
  • Ενσωματωμένη αντλία κενού
  • Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 31 σετ)
  • Μεταφορέας μεταφοράς διπλής λωρίδας
  • 10 κεφαλές × 2 γέφυρες (μπροστινοί και πίσω βραχίονες)
  • 100 στοίβες τροφοδοσίας NXT 8mm
Τεχνικές Προδιαγραφές
Προσδιορισμός Καθέκαστα
Διαστάσεις 1400mm(L)×1890mm(W)×1550mm(H)
Βάρος 2500 κιλά
Τροφοδοτικό AC380V (50Hz, τριφασικό), 5kW
Παροχή αέρα 0,5MPa ~0,7MPa
Δημιουργία κενού Ενσωματωμένη διπλή αντλία κενού
Ποσότητα κεφαλής τοποθέτησης 10 κεφάλι × 1 γέφυρα (μπροστινός και πίσω βραχίονας)
Ταχύτητα τοποθέτησης 82.000 CPH (βέλτιστη)
Ακρίβεια τοποθέτησης (XY)±0,035mm CPK≥1,0
Ύψος εξαρτήματος ≤12mm
Τύπος Στοιχείου 01005/0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, κ.λπ. (αντίσταση/πυκνωτής/δίοδος/τρίοδος/LED/IC, κ.λπ.)
Εύρος εξαρτημάτων Μέγεθος ίντσας 01005 έως 15mm×15mm και τοποθέτηση μεγαλύτερων εξαρτημάτων
Πάχος PCB 0,6mm~3,5mm
Μέγεθος PCB Μονή λωρίδα 520mm(L)×50-450mm(W); Διπλή λωρίδα 520mm(L)×50-250mm(W)
Μεταφορά PCB Ενσωματωμένο αυτόματο σύστημα μετάδοσης
Αλλαγή ακροφυσίου Αυτόματη αλλαγή ακροφυσίου (βιβλιοθήκη ακροφυσίων 31 οπών× 2 σκελετό)
Σύστημα Ελέγχου Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) με διπλές οθόνες, πληκτρολόγιο και ποντίκι
Σύστημα κίνησης Διπλός γραμμικός κινητήρας άξονα Υ σερβοκινητήρας Panasonic άξονα Χ
Σύστημα Μεταφοράς Γραμμικός οδηγός THK άξονα Υ, γραμμικός οδηγός THK άξονα Χ και βίδα μολύβδου
Σύστημα Σίτισης 100 τυπικές στοίβες τροφοδοσίας NXT 8 mm (κατάλληλες επίσης για δίσκο IC και τροφοδότη stick)
Σύστημα Vision Fly κάμερα: 10×2 (ισχύει μέγεθος εξαρτήματος: 15mm×15mm). Επισήμανση κάμερας: 2×2 σετ
Εικόνες προϊόντων

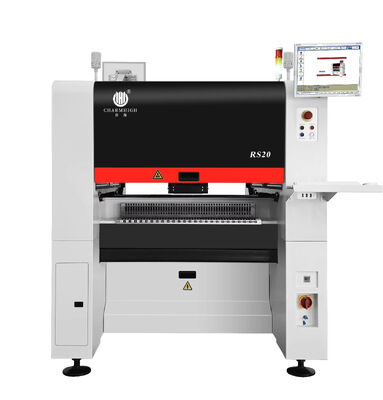

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών 0

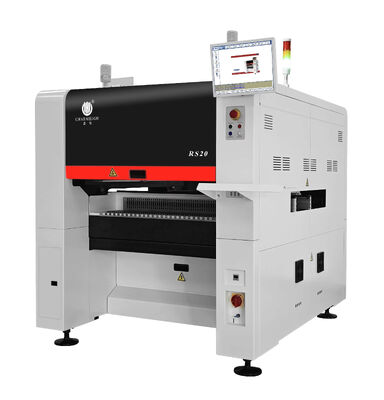

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών 1

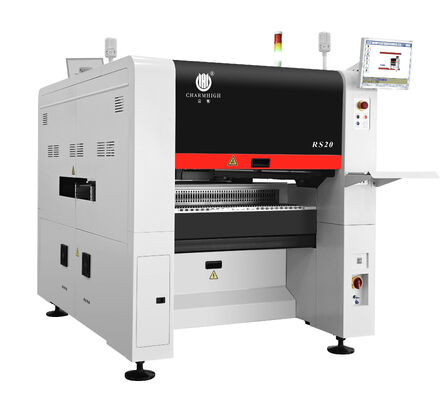

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών 2

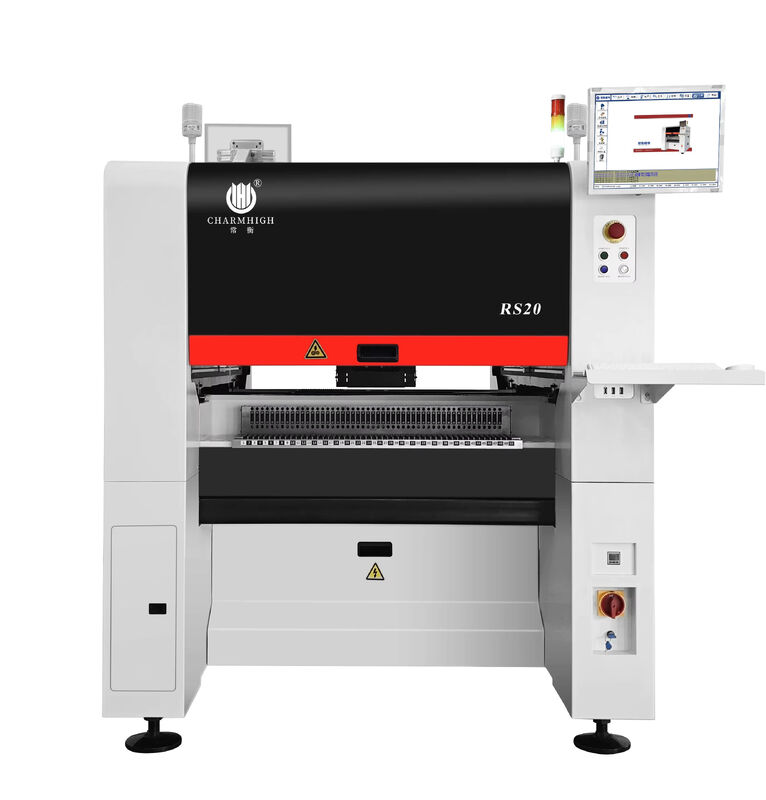

Συγκρότημα PCB μονταρίσματος SMT RS20 Maglev Pick and Place Machine 20 κεφαλών 3
Λίστα ανταλλακτικών
Είδος Ποσότητα Είδος Ποσότητα
RS20 Pick and Place Machine 1 Βαμβάκι κενού 20
Ακροφύσια 40 Βύσμα αεροπορίας 2
Εργαλειοθήκη 1 Γρήγορη σύνδεση 1
Κάρτα Εγγύησης 1 Δακτυλήθρα 4
Εγχειρίδιο χρήστη 1 Mouse Pad 1
Έκθεση δοκιμής 1 Λαστιχένιο μαξιλαράκι απόσβεσης 4
Βούρτσα 1 Καλώδιο τροφοδοσίας 1
Τσιμπιδάκι 1 Πληκτρολόγιο 1
Εσωτερικό εξάγωνο κλειδί 1 Ποντίκι 1
Ανοιχτό κλειδί 2 οθόνη υγρού κρυστάλλου 1
Λιπαντικό λάδι 1

Service & Εγγύηση

Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και τη διάρκεια ζωής του σέρβις.

  • Παρέχουμε πάντα ανταλλακτικά μηχανής, εργοστασιακή άμεση προμήθεια με εγγύηση
  • Παρέχουμε ηλεκτρονική υποστήριξη Q/A και αντιμετώπιση προβλημάτων και υπηρεσίες τεχνικών συμβουλών
  • Παρέχουμε μία προς μία υπηρεσία μετά την πώληση
  • Κάθε μηχάνημα έχει δοκιμαστεί 100% πολύ πριν από την αποστολή
Τεχνική Υποστήριξη
Επαφή:Κίμι Λιου
Κινητό/WhatsApp:+86 135 106 75756
E-mail: kimi@charmhigh-tech.com
Επίσημος Ιστότοπος: https://www.charmhigh-tech.com/
Κανάλι YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας μέσω email. Θα σας απαντήσουμε την πρώτη φορά.
