Λεπτομέρειες:
|
| Κεφάλια: | 10 κεφαλές (με 37pcs θέση αυτόματης αλλαγής ακροφύλλων) | Μέγεθος PCB: | 600 ((L) * 400 ((W) mm (πρότυπο) |
|---|---|---|---|
| Ταχύτητα τοποθέτησης: | Βέλτιστη ταχύτητα: 42000hp, IPC9850: 31000hp | Τροφοδότης: | Υποστήριξη 100pcs NXT ηλεκτρική τροφοδοσία |
| Συστατικό: | 01005, 0201,0402,-5050, SOP, QFN, BGA... | Μέγιστο ύψος στοιχείου: | 12 χιλιοστά |
| Κάμερα: | Η κάμερα IC: 1pcs (36X36mm), η κάμερα Flying: 10pcs (16X16mm), η κάμερα MARK: 2pcs | Παράδοση PCB: | 3 τεμάχια αυτόματη παράδοση με ράγες, το πλάτος μπορεί να ρυθμιστεί από το λογισμικό |
| Διάσταση: | 1600 (L) * 1688 (W) * 1560 (H) mm | Ηλεκτρική τροφοδοσία: | AC380V (50Hz, τριών φάσεων) 4,5kw |
| Τύπος τροφοδοτή: | Ηλεκτρικός τροφοδότης Fuji NXT | Μηχανή: | Πανασσώνικ A6 σερβοκινητήρας (διπλοί κινητήρες άξονα Y) |
| Μοντέλο: | 00,6-3,5 mm | Καθαρό βάρος: | 1930kg |
| Υψηλό φως: | 01005 SMT μηχανή επιλογής και τοποθέτησης,Μηχανή διαλογής και τοποθέτησης 10 κεφαλιών,Μηχανή επιλογής και τοποθέτησης 100 τροφοδοτών |
||

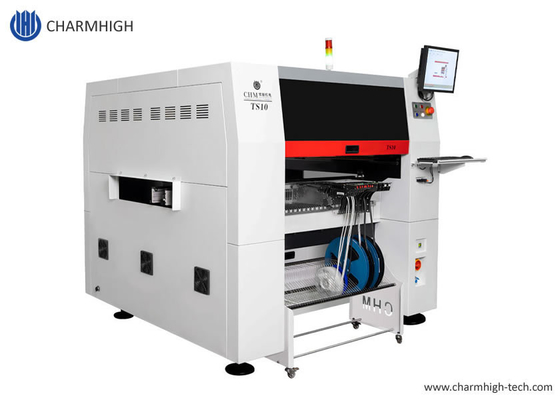

Charmhigh TS10 υψηλής ταχύτητας SMT Πλήρως αυτόματη μηχανή επιλογής και τοποθέτησης με 100 στοίβες τροφοδοσίας
Για μεγάλη γραμμή παραγωγής SMT, γραμμή συναρμολόγησης PCB, κατασκευή PCBA,01005 υποστηρίζεται
Εισαγωγή
ΤΣ10 Δέκα κεφαλές, υψηλής ακρίβειας, γενικής γενικότητας, υψηλής ταχύτητας, μηχανή διάλεξης και τοποθέτησης
1Βέλτιστη ταχύτητα:42000CPH(υπό τις καλύτερες συνθήκες της εταιρείας μας)
2. Ακρίβεια τοποθέτησης: ((xy) + 0,04mmCPK>1.0
3. Συστατικά Περιοχή τοποθέτησης: Μέγεθος εκατοστών01005- 36 mmX36 mm και μεγαλύτερα εξαρτήματα
4Προαιρετικά: σάρωση με μπλε φως, τοποθέτηση φακού, παραγωγή τοποθέτησης PCB μήκους 1,2m
1/Ο άξονας Y υιοθετεί σύστημα ελέγχου δίδυμου servo
Ο άξονας Y υιοθετεί δίδυμο τροφοδοτικό κινητήρα Panasonic A6, βίδα εδάφους THK, σιωπηλός γραμμικός οδηγός
2/Υποστήριξη ανίχνευσης CPK
Διασφάλιση της σταθερότητας και της εγγύησης των δυνατοτήτων των διαδικασιών
3/Μεγάλο μέγεθος(εύκολο στην ανάληψη, την αναγνώριση και την ακριβή τοποθέτηση) Όταν η περιοχή αναγνώρισης της κάμερας LCD υπερβαίνει, υποστηρίζεται η αναγνώριση τμημάτων και δημιουργείται αυτόματα μια πλήρης εικόνα συσκευής
4/ANC (Αυτοματοποιημένος αλλαγτής ακροβωτίων)
Αυτοματοποιημένη διανομή και αυτόματη αντικατάσταση ακροβωτίων5/Αυτόματο σύστημα διόρθωσης θερμικής αντιστάθμισης.
Τσάρμχαϊ TS10:
| Μέγεθος | 1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Βάρος | 1930 κιλά |
| Ηλεκτρική τροφοδοσία | AC380V (50Hz, τριών φάσεων), 4,5kW |
| Προμήθεια αέρα | 0.5MPa ~ 0.7MPa |
| Παραγωγή κενού | Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης | 10 κεφάλια |
| Ταχύτητα τοποθέτησης | 42000hp (βέλτιστο), IPC9850: 31000hp |
| Αύξηση της ακρίβειας | (XY) ± 0,04 mm CPK≥1.0 |
| Υψόμετρος στοιχείου | ≤ 12 mm |
| Τύπος συστατικού | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Περιοχή συστατικών | Μέγεθος ίντσας 0201 έως 36mm * 36mm, και μεγαλύτερα εξαρτήματα τοποθέτησης. |
| Δάχος PCB | 00,6 mm έως 3,5 mm |
| Μέγεθος PCB | 600 mm ((L) × 400 mm ((W) (πρότυπο) · 1200 mm ((L) × 400 mm ((W) (προαιρετικό) |

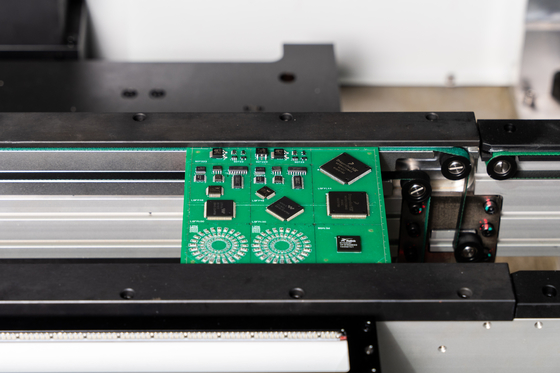

| Μεταφορά PCB | Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, υποστήριξη PCB |
| Αλλαγή ακροβωτίου | Αυτόματη αλλαγή ακροφύλλου(37-τρύπες βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου | Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης | Άξονας X&Y που οδηγείται απόΠυροσυστολικοί κινητήρες Panasonic A6 (άξονας Y με διπλό κινητήρα)· υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς | Άξονας X & Y υιοθετώντας THK γήπεδο βίδα μπάλα και THK αθόρυβο γραμμικό οδηγό(άξονας Y με διπλές βίδες) |

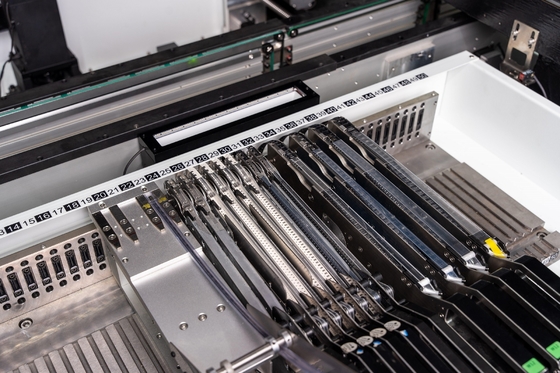

| Σύστημα τροφοδοσίας | 100 NXTΤυπικές στοίβες τροφοδοσίας 8 mm (κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |

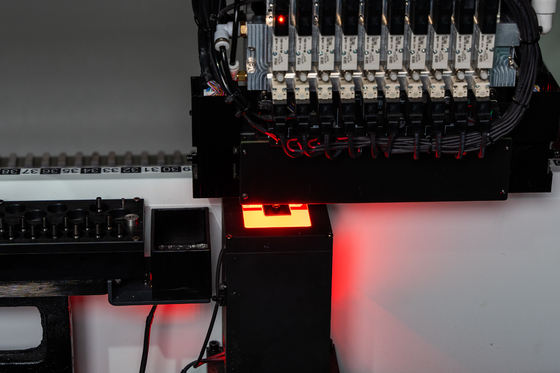

| Σύστημα όρασης | Φωτογραφία πτήσης × 10 (δεκτό μέγεθος εξαρτήματος: 16 mm × 16 mm) · κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 36mm × 36mm) · Έχει τη λειτουργία της ράψεως εικόνας Η κάμερα σήμανσης × 2 |
Σημείωση:
1Υποστήριξη ανίχνευσης CPK,ελάχιστο συστατικό 01005
2Ο άξονας Y υιοθετείΔίδυμος κινητήρας εφοδιασμούσύστημα ελέγχου
3Αυτόματο σύστημα διόρθωσης θερμικής αντιστάθμισης
4Ενσωματωμένη αντλία κενού + δομή βαλβίδας ηλεκτροσόκ
5.Αυτόματη αλλαγή ακροφύλλου(37 σετ βιβλιοθήκης ακροβομβίδων)
6Συσκευή υποστήριξης PCB
7- Κάμερα διπλής σηματοδότησης, καλή για μεγαλύτερο PCB.
8...
Για περισσότερα χαρακτηριστικά του μηχανήματος, συμβουλευτείτε τον διαχειριστή λογαριασμού μας

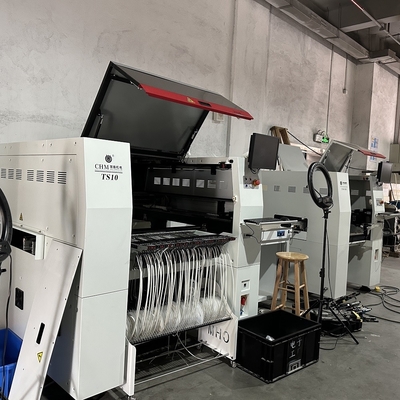

TS10 πραγματική εικόνα στο εργοστάσιό μας(100 χώροι τροφοδοσίας (Εργασία με ηλεκτρικό τροφοδοτικό Fuji NXT):
Δείγματα:
Η Charmhigh έχει απευθείας προμήθεια από το εργοστάσιο:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
