Χαριτωμένο αλλά δυνατό! Χύτευση από χυτοσίδηρο, εξαιρετικά ισχυρή δομή X-beam.

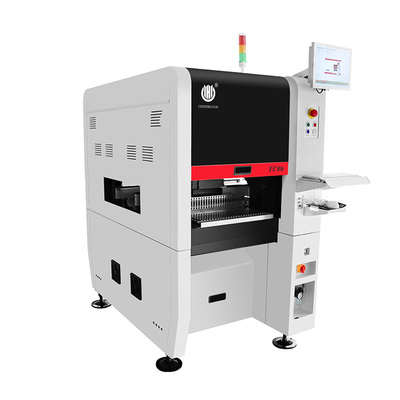

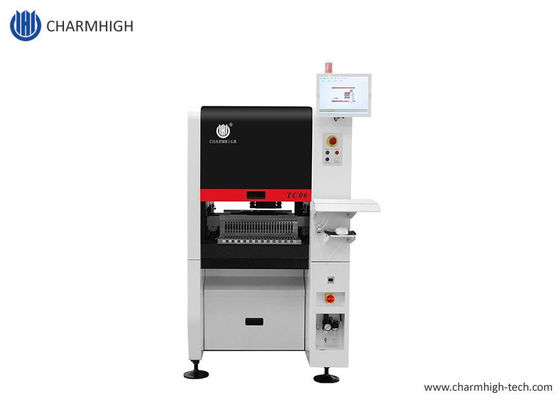

Στενό Σχέδιο Μηχανή SMT Pick and Place Module TC06 Υψηλής Ακρίβειας 6 Κεφαλές 50 τροφοδότες, Υποστήριξη 01005 CPK>1.0
Πλάτος 89cm, κατάλληλο για τις περισσότερες πόρτες γραφείων και ανελκυστήρες!
Μηχανή κατασκευής PCB, πλήρως αυτόματη γραμμή συναρμολόγησης PCB, κορυφαία κινεζική μάρκα Charmhigh
1. Αριθμός μοντέλου: TC06
2. Μάρκα: Charmhigh
3. Κύρια διαμόρφωση:Πλήρως αυτόματη εν σειρά + αυτόματη παράδοση PCB + 6 Κεφαλές 50 τροφοδότες + (xy)±0.04mm CPK>1.0 + Άξονας X&Y που οδηγείται από σερβοκινητήρα Panasonic + αυτόματος εναλλάκτης ακροφυσίων + 9 κάμερες + Βίδες γείωσης & Γραμμικοί οδηγοί + Θερμική αντιστάθμιση + Βέλτιστη ταχύτητα: 27800CPH
4. Τροφοδότης: Τροφοδότης Fuji Electric (αγοράζεται ξεχωριστά)
5. Περιοχή PCB: 350mm(L) * 300mm(W)
6. Συνοδεύεται από υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7. Εξάρτημα: 01005/ 0201/ 0402 / 0603-5050/ δίοδος/ τρανζίστορ/ SOP/ QFP/ QFN/ BGA/ LED... έως μέγιστο 36*36mm IC
8. Διαστάσεις: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, μονοφασικό); Καθαρό βάρος: 900kg
9. Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
10. Παράδοση: δια θαλάσσης / παραλαβή απευθείας από το εργοστάσιό μας / αποστολή στην αποθήκη της Κίνας
11. Τρόπος πληρωμής: τραπεζική μεταφορά (T/T)
12. Συσκευασία: κουτί από κόντρα πλακέ
Κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Βίντεο λειτουργίας TC06, τοποθέτηση 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Παράμετροι Charmhigh TC06:
| Διαστάσεις |
890mm(L)x1450mm(W)x1500mm(H)
|
| Βάρος |
900kg |
| Τροφοδοσία |
AC220V (50Hz, μονοφασικό), 3kW |
| Παροχή αέρα |
0.5MPa ~0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800cph (βέλτιστη) |
| Ακρίβεια τοποθέτησης |
(xy)+30μm, CPK≥1.0 |
| Ύψος εξαρτήματος |
≤12mm |
|
Τύπος εξαρτήματος &
Εύρος εξαρτημάτων
|
-Αντίσταση, πυκνωτής εξαίρεση, κυλινδρική δίοδος, αλουμίνιο
πυκνωτής, SOT, SOP, QFP, QFN, BGA, κ.λπ.
-Μέγεθος ίντσας 01005 έως 36*36mm, και τοποθέτηση μεγαλύτερων εξαρτημάτων
|
| Πάχος PCB |
0.6mm~3.5mm |
| Μέγεθος PCB |
350mm(L)x300mm(W) |
| Μεταφορά PCB |
Αυτόματη μεταφορά ράγας 3 τμημάτων, συσκευή υποστήριξης PCB |
| Αλλαγή ακροφυσίου |
Αυτόματη αλλαγή ακροφυσίου (βιβλιοθήκη ακροφυσίων 19 οπών) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα κίνησης |
Άξονας X&Y που οδηγείται από Σερβοκινητήρες Panasonic
|
| Σύστημα μετάδοσης |
Βίδες γείωσης + Γραμμικοί οδηγοί |
| Σύστημα τροφοδοσίας |
50 στοίβες τροφοδοσίας NXT 8mm standard
(κατάλληλο και για δίσκο IC και τροφοδότη ράβδου) |
| Σύστημα όρασης |
Κάμερα πτήσης x 6 (εφαρμόσιμο μέγεθος εξαρτήματος: 16mmx16mm);
Κάμερα IC x 1 (εφαρμόσιμο μέγεθος εξαρτήματος: 36mmx36mm);
Κάμερα σήμανσης x 2 |
Λίστα ανταλλακτικών:
| Είδος |
Ποσότητα |
Είδος |
Ποσότητα |
| Μηχανή Pick and place TC06 |
1 |
Λιπαντικό λάδι |
1 |
| Ακροφύσια |
8 |
Φίλτρο |
4 |
| Εργαλειοθήκη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Κάρτα εγγύησης |
1 |
Σουπλά ποντικιού |
2 |
| Εγχειρίδιο χρήστη |
1 |
Καλώδιο τροφοδοσίας |
2 |
| Έκθεση δοκιμής |
1 |
Πληκτρολόγιο |
1 |
| Βούρτσα |
1 |
Σουπλά ποντικιού |
1 |
| Τσιμπιδάκι |
1 |
LCD |
1 |

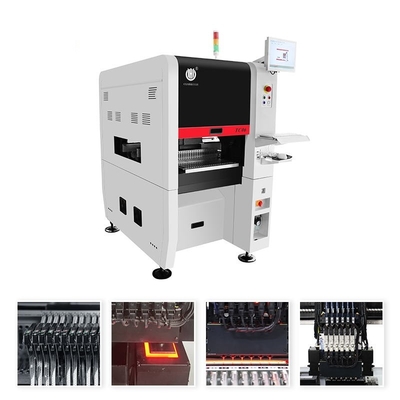

Charmhigh TC06, 6 κεφαλών 50 τροφοδοτών:
Αυτή η μηχανή pick and place είναι συμπαγής και αξιολάτρευτη, αλλά απίστευτα ισχυρή.
Πλεονεκτήματα TC06:
-Η υποστήριξη CPK είναι ένα σημαντικό κλειδί για την επιλογή μιας μηχανής pick and place, καθιστώντας τη διαδικασία παραγωγής SMT πιο σταθερή.
-ANC: Αυτόματη αλλαγή ακροφυσίων, τα ακροφύσια μπορούν να κατανεμηθούν αυτόματα σύμφωνα με τα εξαρτήματα, καθιστώντας την παραγωγή SMT πιο έξυπνη και πιο αποτελεσματική.
-Κεφαλή τοποθέτησης υψηλής ακρίβειας: ένα μηχάνημα μπορεί να καλύψει τις ανάγκες τοποθέτησης διαφόρων εξαρτημάτων με υψηλή σταθερότητα
-Δομή βάσης από χυτοσίδηρο, η μηχανή pick and place λειτουργεί ομαλά σε υψηλή ταχύτητα, καλύτερα από το μάρμαρο.
-Ο άξονας X&Y που οδηγείται από σερβοκινητήρα Panasonic εξασφαλίζει τη μακροχρόνια σταθερότητα και ακρίβεια του μηχανήματος.
Charmhigh TC06: Έχει περάσει ο έλεγχος CPK, TC06: CPK≥1.0, Υποστήριξη 01005, μοντέλο υψηλής ακρίβειας:
Τι είναι η ανίχνευση CPK;
Το CPK αναφέρεται στον δείκτη ικανότητας διεργασίας, είναι ένα μέτρο του πόσο συνεπής και ακριβής είναι μια μηχανή pick-and-place στην παραγωγή της, Εάν το CPK είναι υψηλό, σημαίνει ότι το μηχάνημα είναι πραγματικά καλό στην τοποθέτηση εξαρτημάτων ακριβώς εκεί που πρέπει να είναι. Αλλά εάν το CPK είναι χαμηλό, μπορεί να σημαίνει ότι το μηχάνημα δεν είναι και τόσο καλό σε αυτό και θα μπορούσαν να υπάρχουν περισσότερα λάθη στη διαδικασία συναρμολόγησης. It μας λέει πόσο σταθερή είναι η ποιότητα του μηχανήματος κατά την κατασκευή. Εδώ είναι η σχέση:
CPK < 1: Κακό
1 ≤ CPK < 1.33: κανονικό
CPK ≥ 1.33: εξαιρετικό
Συνοψίζοντας: Το CPK είναι ένα μέτρο του πόσο συνεπής και ακριβής είναι μια μηχανή pick-and-place στην παραγωγή της. Ουσιαστικά, μας λέει πόσο σταθερή είναι η ποιότητα του μηχανήματος κατά την κατασκευή.
Δείγματα τοποθέτησης:
Πώς να επιλέξετε ακροφύσιο;
Charmhigh εργοστασιακή άμεση προμήθεια:

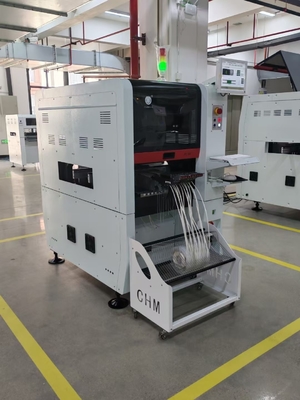

Ιστότοπος πελάτη:
TC06 ισχυρή συσκευασία:
Υπηρεσία & Εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου σέρβις.
Παρέχουμε πάντα ανταλλακτικά του μηχανήματος, εργοστασιακή άμεση προμήθεια με εγγύηση.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.
Παρέχουμε ατομική εξυπηρέτηση μετά την πώληση. Κάθε μηχάνημα 100% δοκιμασμένο καλά πριν από την αποστολή.
