Λεπτομέρειες:
|
| Κεφάλια: | 6pcs ((με 19τρύπες βιβλιοθήκη ακροφύλλων) | Μέγεθος PCB: | 450/900 ((L) mm * 350 mm ((W) (2 επιλογές) |
|---|---|---|---|
| Ταχύτητα: | 27800hp (βέλτιστο) | Τροφοδότης: | Υποστήριξη 60pcs ηλεκτρική τροφοδοσία |
| Συστατικό: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | Καθαρό βάρος: | 1100 κιλά |
| Κάμερα: | Κάμερα IC: 1pcs (36mm) Καμερα πτήσης: 6pcs (16mm) Καμερα MARK: 2pcs | Παράδοση PCB: | 3 τεμάχια αυτόματη παράδοση με ράγες, το πλάτος μπορεί να ρυθμιστεί από το λογισμικό |
| Διάσταση: | 1320 ((L) x 1600 ((W) x 1500 ((H) | Ηλεκτρική τροφοδοσία: | AC220V (50/60Hz, 1 φάση) 3KW |
| Τύπος τροφοδοτή: | Ηλεκτρικός τροφοδότης Fuji NXT | Μοντέλο: | 00,6-3,5 mm |
| Επισημαίνω: | 6 επιλογή κεφαλιών SMT και μηχανή θέσεων,Επιλογή 60 τροφοδοτών SMT και μηχανή θέσεων,Αυτόματες επιλογή 60 τροφοδοτών και μηχανή θέσεων |
||

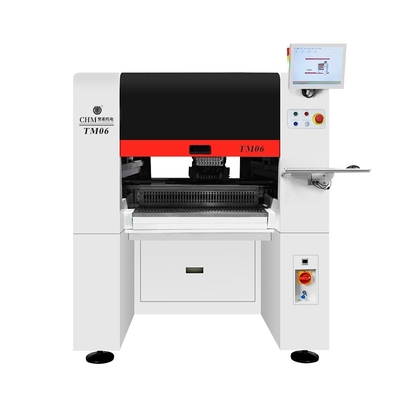

Έξυπνο λογισμικό υψηλής ακρίβειας 6 κεφαλές SMT Pick and Place Machine TM06
Πλήρης σε γραμμή SMT Pick και τοποθετήστε Μηχανή με μεταγωγικό PCB
Μέση πλήρως αυτόματη γραμμή συναρμολόγησης PCB - για παραγωγή παρτίδων SMT
1Αριθμός μοντέλου: TM06
2- Τσάρμχαϊ.
3. Κύρια διαμόρφωση: 3 κομμάτια PCB αυτόματη παράδοση + 6 κεφαλές 60 τροφοδοτήρες + Panasonic servo motor
+ αυτόματη αλλαγή ακροβομβίδας ((19 θέσεις) + 9 κάμερες + μπάλα βίδα + γραμμική καθοδήγηση ((Y άξονας με διπλές βίδες)
4. Τροφοδότης: Τροφοδότης Fuji Electric (απόσπαστη αγορά)
5Περιοχή PCB (2 επιλογές): 400*350mm / 800*350mm
6. Έρχεται με υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7Συστατικό: 0201, 0402-5050, SOP, QFN, TQFP, BGA... κλπ.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 φάση)
9. Χρόνος εκτέλεσης: 5-8 εργάσιμες ημέρες
10Παροχή: αεροπορικώς / θαλάσσια / παραλαβή από το εργοστάσιο μας απευθείας / αποστολή στην αποθήκη στην Κίνα
11Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12Συσκευασία: πλακέτο
Charmhigh 6 κεφαλές SMT pick and place μηχανήβίντεο εργασίαςστην ιστοσελίδα του πελάτη:
"Τα παιδιά μου δεν έχουν τα δικά τους δικαιώματα".
Προδιαγραφή CHM-860:
| Σχήμα | ΤΜ06 |
| Μέγεθος | 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Βάρος | 1100 κιλά |
| Ηλεκτρική τροφοδοσία | AC220V (50Hz, μονοφάση), 3kW |
| Προμήθεια αέρα | 0.5MPa ~ 0.7MPa |
| Παραγωγή κενού | Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης | 6 κεφάλια |
| Ταχύτητα τοποθέτησης | 27800hp (βέλτιστο) |
| Αύξηση της ακρίβειας | ± 0,035 mm·CPK≥1.0 ((XY) |
| Ακριβότητα ελέγχου | 4 μm |
| Υψόμετρος στοιχείου | 12 χιλιοστά |
| Τύπος συστατικού |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, κλπ. για μέγιστη ορατότητα 36*36mm συστατικών (αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Δάχος PCB | 00,6 mm έως 3,5 mm |
| Μέγεθος PCB | 450 mm ((L) × 350 mm ((W) (πρότυπο) · 900 mm ((L) × 350 mm ((W) (προαιρετικό) |
| Μεταφορά PCB | με μηχανοκίνητο κινητήρα,Υποστήριξη PCB |
| Αλλαγή ακροβωτίου | Αυτόματη αλλαγή ακροφύλλου(19-τρύπες βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου | Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows) Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης | Άξονας X&Y που τροφοδοτείται από εφοδιαστικούς κινητήρες Panasonic A6(άξονας Y από διπλό κινητήρα)· υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς | Ο άξονας X&Y υιοθετεί TBI γήπεδο βίδα μπάλα και HIWIN γραμμικό οδηγό(άξονας Y με διπλές βίδες) |
| Σύστημα τροφοδοσίας | 60NXT 8mm τυποποιημένες στοίβες τροφοδοσίας (κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης | Φωτογραφία πτήσης × 6 (δεκτό μέγεθος εξαρτήματος: 16mm × 16mm) · κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 36mm × 36mm) · Η κάμερα σήμανσης × 2 |
Πραγματικές φωτογραφίες για το TM06:
60 χώροι τροφοδοσίας (Εργασία με ηλεκτρικό τροφοδοτικό Fuji NXT, τροφοδοτικά που αγοράζονται ξεχωριστά, 8/12/16/24/32/44mm):
Μπορεί να επιτύχει υψηλής ακρίβειας και σταθερή τοποθέτηση των μικρότερων εξαρτημάτων 01005 και των μεγάλων μεγεθών.
Πλήρως αυτόματη γραμμή παραγωγής SMT:
Ιστοσελίδα πελατών:
Δείγματα PCB:
Charmhigh εργοστάσιο απευθείας προμήθεια, μας TM06, TM08, TS10, TS20 σειράς μηχανών βασική δομή υιοθετείται: τριβή βιομηχανικής κλάσης πλατφόρμα, Y-άξονα ολοκληρωμένο χύτευση,ώστε ο εξοπλισμός να μπορεί να λειτουργεί σταθερά και αξιόπιστα σε συνθήκες εργασίας υψηλής ταχύτητας.
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
