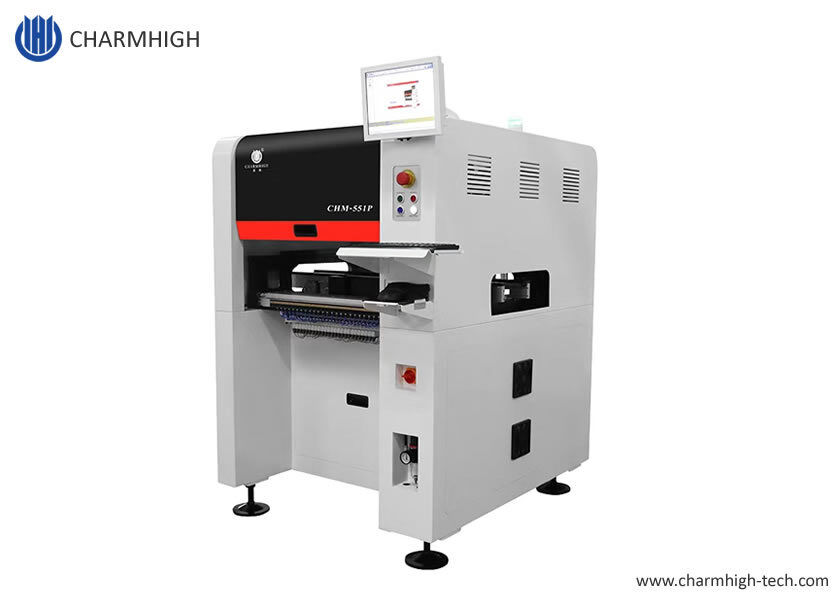

Σιδηρουργική δομή 4-κεφαλής CHM-551P SMD Pick and Place Machine

Μεγάλες Εικόνας : Σιδηρουργική δομή 4-κεφαλής CHM-551P SMD Pick and Place Machine

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Charmhigh
Πιστοποίηση:	CE
Αριθμό μοντέλου:	CHM-551P
Έγγραφο:	Charmhigh CHM-551P - Catalo...og.pdf

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	$9000
Συσκευασία λεπτομέρειες:	Ξύλινο κουτί
Χρόνος παράδοσης:	2-3 ημέρες
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	30 ανά μήνα

Επικοινωνία

Σιδηρουργική δομή 4-κεφαλής CHM-551P SMD Pick and Place Machine

περιγραφή

Μέγιστο μέγεθος PCB:	350mm(L)x280mm(W) (Τυπικό)	Τρέφων:	τροφοδότες 50pcs Yamaha (πνευματικός & ηλεκτρικός τροφοδότης)
Λειτουργικό Σύστημα:	Σύστημα Linux	Καθοδηγητική βαθμολόγηση:	Το αυτοκίνητο βαθμολογεί το σημείο σημαδιών
Υψόμετρος στοιχείου:	12 mm	Ταχύτητα τοποθέτησης:	14400 cph
Καθαρό βάρος:	310 κιλά	ΣΤΟΜΙΟ:	Αυτόματη αλλαγή ακροβώτιο με 13pcs βιβλιοθήκη ακροβώτιο
Διάσταση:	1020mm(L)x1180mm(Π)x1450mm(Υ)	Ακρίβεια τοποθέτησης:	(XY) ±0,035 mm CPK≥1,0

Σιδηρουργική δομή 4-κεφαλής CHM-551P SMD Pick and Place Machine

Επισκόπηση του προϊόντος

Αναβάθμιση CHM-551P 4-κεφαλής SMT pick and place machine από Charmhigh (ανανεωμένη από CHM-551)

Υψηλότερη ταχύτητα 14400 CPH, υψηλότερη ακρίβεια 0201 ~ 30 * 30mm περιοχή, χυτοσίδηρο πλαίσιο με υψηλή σταθερότητα.

Αυτόματη συσκευή μεταφοράς PCB, 50 τροφοδοσίες 4 κεφαλές SMT pick and place ρομπότ. CHM-551P SMT Pick and Place Machine (με αυτόματη αλλαγή ακροφύλλου) για παραγωγή παρτίδας SMT. 0201 υποστηρίζεται. Υποστήριξη δοκιμής CPK.Οικονομική λύση για τη συναρμολόγηση SMT, μικρές παρτίδες παραγωγής.

Ενημερωμένα χαρακτηριστικά σε σύγκριση με το CHM-551

Μεγαλύτερη ταχύτητα, από 11500CPH έως 14400CPH
Φρέμα από χυτοσίδηρο, υψηλότερη ακαμψία
Εξοπτική σχεδίαση, όμορφη εμφάνιση

Προδιαγραφές CHM-551P

Μέγεθος	1020mm(L) x 1180mm(W) x 1450mm(H)
Βάρος	556 κιλά
Ηλεκτρική τροφοδοσία	AC220V (50Hz, μονοφασική) 1,5kw (μέση ισχύ 350w)
Εφοδιασμός αέρα.	0.5MPa ~ 0.7MPa
Παραγωγή κενού	Ενσωματωμένη αντλία κενού
Ποσότητα κεφαλής τοποθέτησης	4 κεφάλια
Ταχύτητα τοποθέτησης	14400CPH (βέλτιστη)
Αύξηση της ακρίβειας	(XY) ± 0,035 mm, CPK≥1.0
Υψόμετρος στοιχείου	12 χιλιοστά
Τύπος συστατικού	0201/0402/0603·5050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/condensator/diode/triode/LED/IC κλπ.)
Δάχος PCB	00,6 mm έως 3,5 mm
Μέγεθος PCB	350 mm ((L) x 270 mm ((W) (Κανονικός) · 600 mm ((L) x 350 mm ((W) (Επιλογικό)
Αλλαγή ακροβωτίου	Αυτόματη αλλαγή ακροβωτίου (13-τρύπες βιβλιοθήκη ακροβωτίου)
Σύστημα ελέγχου	Σύστημα Linux, εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα οδήγησης	Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση με καμπύλη S
Σύστημα μεταφοράς	Στροφή σφαίρας + γραμμική καθοδήγηση
Σύστημα τροφοδοσίας	50 Yamaha 8mm τυποποιημένες ατμοσφαιρικές/ηλεκτρικές στοίβες τροφοδοσίας (κατάλληλες επίσης για δίσκο IC και τροφοδοσία με ραβδί)
Σύστημα όρασης	Εικόνα φωτογραφικής μηχανής x4 (μεγέθος εξαρτήματος: 14mm×14mm) · IC camerax1 (μεγέθος εξαρτήματος: 30mm×30mm) · Σημείωση φωτογραφικής μηχανής x2

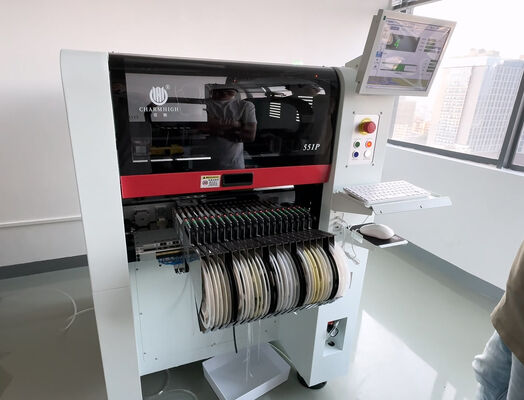

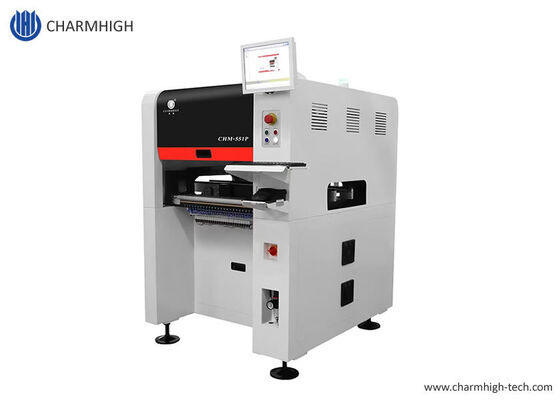

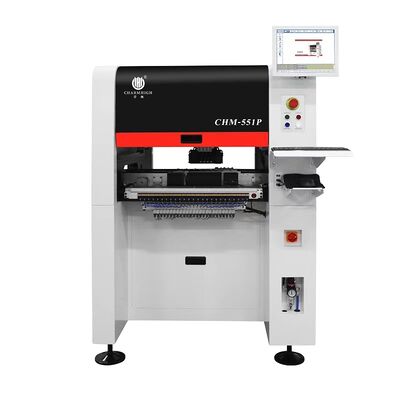

Εικόνες προϊόντων

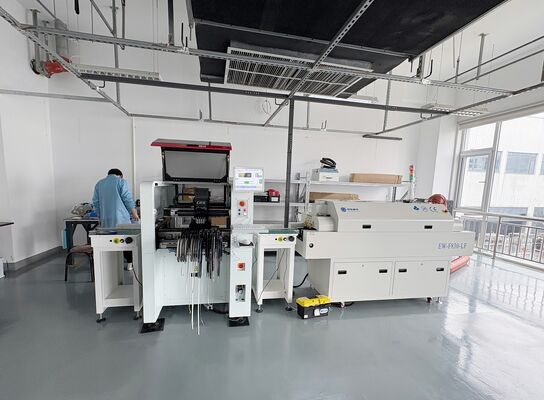

Τοποθεσία πελατών

Τσάρμχαϊ ΣΜΤ, εργοστασιακή προμήθεια, άμεση παράδοση.

Τσάρμχαϊ, κορυφαία κινεζική μάρκα.

Κατάλογος μερών CHM-551P

Άρθρο	Ποσότητα	Άρθρο	Ποσότητα
Μηχανή διάλεξης και τοποθέτησης	1	Τσιμπιδάκι	1
Σφουγγαρίσματα	8	Εσωτερική εξαγωνική σφραγίδα	1
Κουτί εργαλείων	1	Λιπαντικό έλαιο	1
Κάρτα εγγύησης	1	Φίλτρο	4
Εγχειρίδιο χρήστη	1	Γρήγορος σύνδεσμος	1
Έκθεση δοκιμής	1	Πλακέτο ποντικιού	1
Βούρτσα	1	Καλώδιο τροφοδοσίας	1

Συνιστώμενη γραμμή παραγωγής SMT

3250 εκτυπωτής πάστες συγκόλλησης
CHM-551P SMD pick and place ρομπότ
CHM-830F φούρνος επανεξέτασης

Παρακαλούμε σημειώστε:Το μηχάνημα είναι έτοιμο για χρήση!Το μόνο πράγμα που πρέπει να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τροφοδοσίες και ANC)Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.

Υπηρεσία & Εγγύηση

Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.

Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.

Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.

Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.

Τεχνική υποστήριξη

Ο Kimi Liu: Mob/ WhatsApp: +8613510675756

Ηλεκτρονικό:kimi@charmhigh-tech.com

Καλώς ήρθατε να μας ακολουθήσετε στο YouTube:https://www.youtube.com/c/KimiLiuCharmhigh/videos

Αν θέλετε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας μέσω e-mail.

ετικέτα:

Υπεύθυνος Επικοινωνίας: Kimi Liu

Τηλ.:: +86 135 106 75756

Φαξ: 86-131-0721-9945
