Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping

Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping

Μεγάλες Εικόνας :  Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Charmhigh
Πιστοποίηση: CE
Αριθμό μοντέλου: CHM-551P
Έγγραφο: Charmhigh CHM-551P - Catalo...og.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $9000
Συσκευασία λεπτομέρειες: Ξύλινο κουτί
Χρόνος παράδοσης: 2-5 μέρες
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 50 ανά μήνα
Επικοινωνία

Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping

περιγραφή
Τρέφων: τροφοδότες 50pcs Yamaha (πνευματικός & ηλεκτρικός τροφοδότης) Λειτουργικό Σύστημα: Παράθυρα (έρχεται με το ποντίκι PC και πληκτρολογίων)
Καθοδηγητική βαθμολόγηση: Το αυτοκίνητο βαθμολογεί το σημείο σημαδιών Ακρίβεια τοποθέτησης: (XY) ±0,06 mm CPK≥1.0
Υψόμετρος στοιχείου: 12 mm Διάσταση: 1050mm(L) x1050mm(W) x885mm(H)
ΣΤΟΜΙΟ: Αυτόματη αλλαγή ακροβώτιο με 13pcs βιβλιοθήκη ακροβώτιο Μέγιστο μέγεθος PCB: 350mm (L) x270mm (W) (πρότυπα) 600mm (L) x350mm (W) (προαιρετικό)
Καθαρό Βάρος: 200 κιλά Ταχύτητα τοποθέτησης: 11500CPH ((βέλτιστο), IPC9850:8850cph

Μηχανή επιλογής και τοποθέτησης 4 κεφαλών υψηλής τεχνολογίας CHM-551P Precision Prototyping
Επισκόπηση προϊόντος

Το CHM-551P είναι ένα μηχάνημα επιλογής και τοποθέτησης SMT επόμενης γενιάς 4 κεφαλών σχεδιασμένο για συναρμολόγηση SMT υψηλής ακρίβειας στην κατασκευή ηλεκτρονικών ειδών και σε εφαρμογές Ε&Α. Χτισμένο με πλαίσιο από χυτοσίδηρο βαρέως τύπου, αυτό το μηχάνημα βιομηχανικής ποιότητας προσφέρει ανώτερη δομική σταθερότητα, μειωμένους κραδασμούς και σημαντικά βελτιωμένη ακρίβεια και ταχύτητα τοποθέτησης.

Βασικά Χαρακτηριστικά
  • Υποστήριξη δοκιμής CPK
  • Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 13 σετ)
  • Θερμική Αποζημίωση
  • Αυτόματη μεταφορά
  • Βέλτιστη ταχύτητα: 14.400 CPH
  • Κατασκευή από χυτοσίδηρο
Εφαρμογές
  • Συγκρότημα PCB μικρής έως μεσαίας παρτίδας
  • Κατασκευή λωρίδων και λαμπτήρων LED
  • Κατασκευή συμβολαίων ηλεκτρονικών (EMS)
  • Πρωτοτυποποίηση Ε&Α
  • Εκπαιδευτικά ιδρύματα
  • Ανάπτυξη γραμμών παραγωγής SMT
Τεχνικές Προδιαγραφές
Διαστάσεις 1020mm(L) x 1180mm(W) x 1450mm(H)
Βάρος 556 κιλά
Τροφοδοτικό AC220V (50Hz, μονοφασική) 1,5kw (μέση ισχύς 350w)
Παροχή αέρα 0,5MPa ~0,7MPa
Δημιουργία κενού Ενσωματωμένη αντλία κενού
Ποσότητα κεφαλής τοποθέτησης 4 κεφαλές
Ταχύτητα τοποθέτησης 14.400 CPH (βέλτιστη)
Ακρίβεια τοποθέτησης (XY)±0,035mm; CPK≥1,0
Ύψος εξαρτήματος 12 mm
Τύπος Στοιχείου 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, κ.λπ.
Πάχος PCB 0,6mm~3,5mm
Μέγεθος PCB 350mm(L)x270mm(W) (Standard); 600mm(L)x350mm(W) (Προαιρετικό)

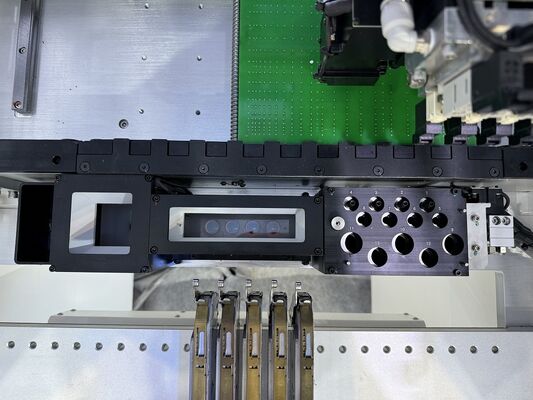

Αλλαγή ακροφυσίου Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 13 οπών)
Σύστημα Ελέγχου Σύστημα Linux, εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα κίνησης Άξονας X&Y που κινείται από σερβοκινητήρες. υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση καμπύλης S
Σύστημα Μεταφοράς Μπαλοβίδα + γραμμικός οδηγός
Σύστημα Σίτισης 50 τυπικές στοίβες πνευματικών/ηλεκτρικών τροφοδοτών Yamaha 8 mm (κατάλληλες επίσης για δίσκο IC και τροφοδότη stick)
Σύστημα Vision Snapshot camerax4 (ισχύει μέγεθος εξαρτήματος: 14mm×14mm). IC camerax1 (ισχύει μέγεθος εξαρτήματος: 30mm×30mm). Σημειώστε camerax2

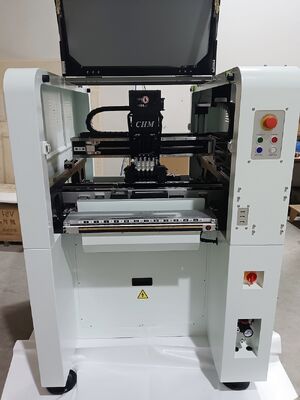

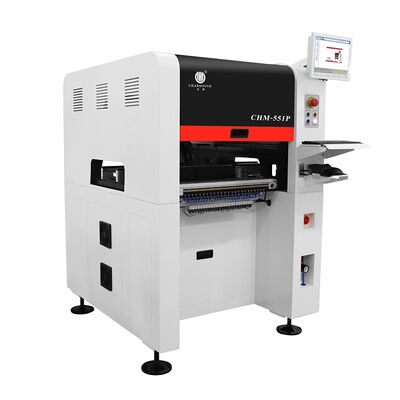

Επισκόπηση μηχανής
CHM-551P Pick and Place Machine
Συμβατότητα τροφοδότη

Λειτουργεί με γενικούς στάνταρ πνευματικούς τροφοδότες Yamaha και ηλεκτρικούς τροφοδότες (αγοράζονται χωριστά):

  • Ηλεκτρικός τροφοδότης 8mm/12mm/16mm/24mm/32mm/44mm
  • 8x4mm/12mm/16mm/24mm/32mm/44mm πνευματικός τροφοδότης
  • Τροφοδότης κραδασμών
Feeder compatibility options
Εγκατάσταση πελάτη
Customer site installation

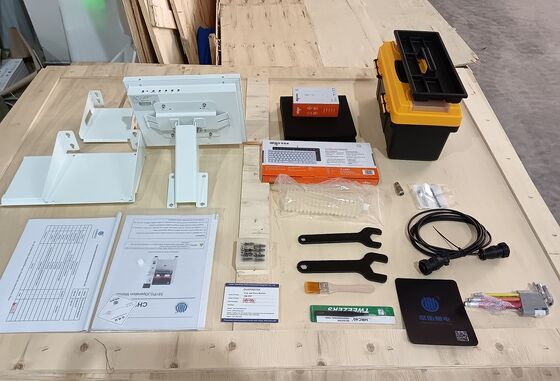

Λίστα ανταλλακτικών
Διαλέξτε και τοποθετήστε τη μηχανή 1 Τσιμπιδάκι 1
Ακροφύσια 8 Εσωτερικό εξάγωνο κλειδί 1
Εργαλειοθήκη 1 Λιπαντικό λάδι 1
Κάρτα Εγγύησης 1 Φίλτρο 4
Εγχειρίδιο χρήστη 1 Γρήγορη σύνδεση 1
Έκθεση δοκιμής 1 Mouse Pad 1
Βούρτσα 1 Καλώδιο τροφοδοσίας 1
Parts and accessories included
Γιατί να επιλέξετε το αναβαθμισμένο CHM-551P;

Με την κατασκευή από χυτοσίδηρο, τον κατακόρυφο σχεδιασμό που εξοικονομεί χώρο και τη βελτιωμένη ακρίβεια, το CHM-551P προσφέρει απόδοση τοποθέτησης SMT βιομηχανικής ποιότητας σε ανταγωνιστική τιμή. Χρόνος παράδοσης 2-4 ημερών με διαθεσιμότητα σε απόθεμα.

Σημαντικές Σημειώσεις

Το μηχάνημα pick and place είναι πλήρες σετ με όλα τα αξεσουάρ που περιλαμβάνονται στη συσκευασία, μηχάνημα έτοιμο προς χρήση!

Το μόνο που πρέπει να προετοιμάσετε είναι ένας εξωτερικός αεροσυμπιεστής (παροχή αέρα για πνευματικούς τροφοδότες).

Αγοράστε αυτό το μηχάνημα με σιγουριά.

Service & Εγγύηση

Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και τη διάρκεια ζωής του σέρβις.

Παρέχουμε πάντα ανταλλακτικά μηχανής, εργοστασιακή άμεση προμήθεια με εγγύηση.

Παρέχουμε ηλεκτρονική υποστήριξη Q/A και αντιμετώπιση προβλημάτων και υπηρεσίες τεχνικών συμβουλών.

Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα έχει δοκιμαστεί 100% πολύ πριν από την αποστολή.

Τεχνική Υποστήριξη
Kimi's Mobile/WhatsApp:+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Εάν θέλετε να μάθετε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας μέσω e-mail. Θα σας απαντήσουμε την πρώτη φορά.
