Η μηχανή επιλογής και τοποθέτησης του Charmhigh Module
Υψηλής ποιότητας και συμπαγής σχεδιασμός.Ενσωματωμένο χυτοσίδηρο, εξαιρετικά ισχυρή δομή ακτίνας Χ.
6 Κύρια 50 τροφοδοσίες, Υποστήριξη 01005CPK>1.0
89 εκατοστά πλάτος, κατάλληλο για τις περισσότερες πόρτες γραφείων και ασανσέρ!
Η μηχανή επιλογής και τοποθέτησης SMT TC06 σχεδιάστηκε με ενδιάμεση συναρμολόγηση PCBA, αυτή η μηχανή υποστηρίζει IC ultra-fine pitch, BGA, QFN και 0201,01005 παθητικά εξαρτήματα με αξιοσημείωτη ακρίβεια.Το συμπαγές σχεδιασμό επιτρέπει την απρόσκοπτη ενσωμάτωση σε σύγχρονες γραμμές SMT, καθιστώντας το ιδανικό για έξυπνα ηλεκτρονικά, συσκευές IoT και εξατομικευμένη παραγωγή μονάδων.
Πλεονεκτήματα του TC06:
1Η υποστήριξη του CPK είναι ένα σημαντικό κλειδί για την επιλογή μιας μηχανής επιλογής και τοποθέτησης, καθιστώντας τη διαδικασία παραγωγής SMT πιο σταθερή.
2.ANC: Αυτοματοποιημένη αλυσίδα πύλης, καθιστώντας την παραγωγή SMT πιο έξυπνη και αποτελεσματική.
3.6 κεφαλές στερέωσης υψηλής ακρίβειας: ένα μηχάνημα μπορεί να καλύψει τις ανάγκες στερέωσης διαφόρων εξαρτημάτων με υψηλή σταθερότητα
4.Η δομή της βάσης από χυτοσίδηρο, η μηχανή επιλογής και τοποθέτησης λειτουργεί ομαλά σε υψηλή ταχύτητα.
5Ο άξονας X & Y που οδηγείται από τον κινητήρα servo της Panasonic εξασφαλίζει τη μακροχρόνια σταθερότητα και την ακρίβεια του μηχανήματος.
Το κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 Εργασιακό βίντεο, τοποθέτηση 01005: Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη που έχει υπογράψει συμφωνία με την Ελλάδα για την προσχώρηση στην Ευρωπαϊκή Ένωση.
Παράμετροι TC06 Charmhigh:
| Μέγεθος |

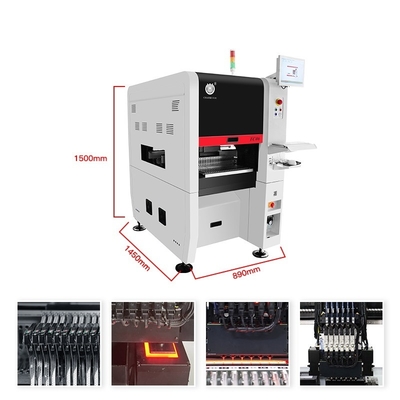

890mm(L) x1450mm(W) x1500mm(H)
|
| Βάρος |
900 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονοφάση), 3kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800hp (βέλτιστο) |
| Αύξηση της ακρίβειας |
(xy) + 30μm, CPK≥1.0 |
| Υψόμετρος στοιχείου |
≤ 12 mm |
|
Τύπος κατασκευαστικού στοιχείου
Περιοχή συστατικών
|
- Αποκλεισμός του πυκνωτή αντίστασης, κυλινδρική δίοδος, αλουμίνιο
Κύρια σημεία του παρόντος παραρτήματος είναι:
-Μεγαλύτερο.01005 έως 36*36mm, και μεγαλύτερα εξαρτήματα τοποθέτηση
|
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 300 mm ((W) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, συσκευή υποστήριξης PCB |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροβωτίου (19-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που οδηγείται απόΜηχανοκίνητα κινητήρες
|
| Σύστημα μεταφοράς |
Στροφές γείωσης + γραμμικές οδηγίες |
| Σύστημα τροφοδοσίας |

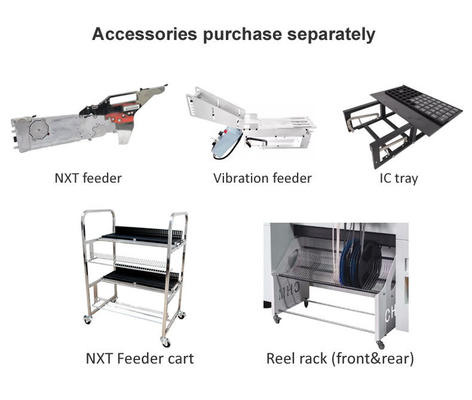

50 NXT 8 mm τυποποιημένες στοίβες τροφοδοσίας
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Φωτοκάμερα πτήσης x 6 (δεκτό μέγεθος εξαρτήματος: 16mmx16mm) ·
κάμερα IC x 1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 36mmx36mm),
Η κάμερα σήμανσης x 2 |

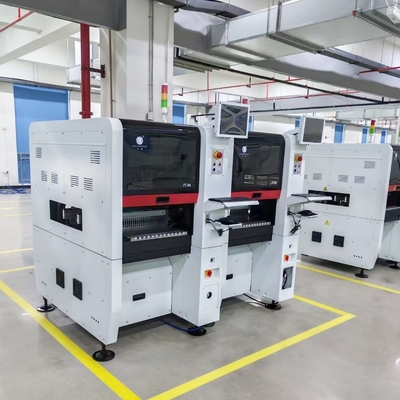

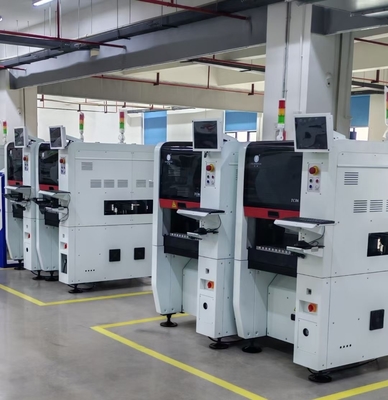

Δύο μονάδες Charmhigh TC06 που εργάζονται μαζί, 27800 CPH * 2 = 55600 CPH
Αυτή η μηχανή είναι συμπαγή και αξιολάτρευτη, αλλά απίστευτα ισχυρή.
Charmhigh TC06: Η ανίχνευση CPK πέρασε,ΤC06:CPK≥1.0, Υποστήριξη 01005:
Πεδίο στερέωσης:

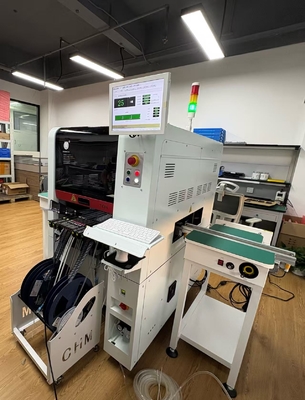

Ιστοσελίδα πελατών:
TC06 ισχυρή συσκευασία:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
Τεχνική υποστήριξη:
Ο Kimi Liu: Mob/ WhatsApp: +8613510675756
Ηλεκτρονικό:kimi@charmhigh-tech.com
Καλώς ήρθατε να μας ακολουθήσετε.YouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
Αν θέλετε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας μέσω e-mail.Θα σας απαντήσουμε την πρώτη φορά.
Γιατί να επιλέξετε εμάς;
1Η.CHARMHIGH εξυπηρετεί πελάτες σε περισσότερες από 30 χώρες παγκοσμίως, κερδίζοντας την εμπιστοσύνη τους μέσω αξιόπιστης απόδοσης και καινοτομίας.
2Με βαθιά εμπειρία στην κατασκευή SMT, ειδικευόμαστε στο σχεδιασμό και την παροχή πλήρως εξατομικευμένων λύσεων SMT από την ιδέα μέχρι την παραγωγή.
3.Η ομάδα μας παρέχει εξειδικευμένες τεχνικές υπηρεσίες και ανταποκρινόμενη υποστήριξη για να εξασφαλίσει απρόσκοπτες λειτουργίες και μέγιστη αποτελεσματικότητα.
4.Έχουμε εκτεταμένη εμπειρία στη διάγνωση και επίλυση προκλήσεων SMT, προσφέροντας βελτιστοποιημένες λύσεις για κάθε ανάγκη παραγωγής.
5.Επιλέγοντας την CHARMHIGH, αποκτάτε έναν αξιόπιστο μακροπρόθεσμο συνεργάτη που δεσμεύεται για την επιτυχία σας στην κατασκευή SMT.
Υπηρεσίες προστιθέμενης αξίας:
1.Δωρεάν λογισμικό προγραμματισμού εκτός σύνδεσης (αξία 2.083 δολαρίων ΗΠΑ) - Εξευγενίστε τη ρύθμιση σας και μειώστε σημαντικά το χρόνο προγραμματισμού
Συμπεριλαμβάνεται δωρεάν offline φορτωτικό τραπέζι (αξία 277 δολαρίων ΗΠΑ) - έτοιμος εξοπλισμός για άμεση παραγωγικότητα
3.Ειδική διαδικτυακή επιχειρησιακή καθοδήγηση - Εμπειρογνώμονες διασφαλίζουν την ομαλή εφαρμογή και την άνευ ανησυχιών λειτουργία
