Χαριτωμένο αλλά δυνατό!

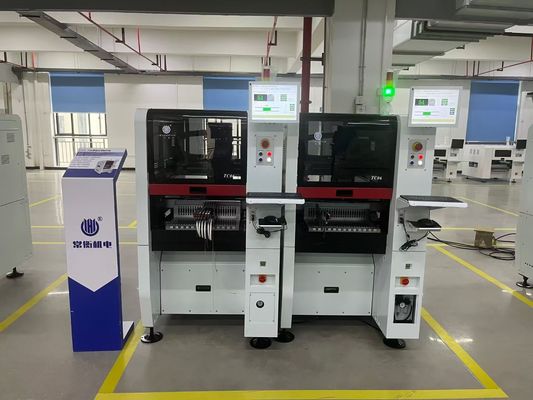

TC06 Narrow 6-Head High-Speed SMT Pick and Place Machine με ενσωματωμένη πλατφόρμα από χυτοσίδηρο
Module SMT Pick and Place Machine6 Κεφαλές 50 τροφοδότες, Υποστήριξη 01005 CPK>1.0
Πλάτος 89cm, κατάλληλο για τις περισσότερες πόρτες γραφείων και ανελκυστήρες!
Μηχανή κατασκευής PCB, πλήρως αυτόματη γραμμή συναρμολόγησης PCB, κορυφαία κινεζική μάρκα Charmhigh
1. Αριθμός μοντέλου: TC06
2. Μάρκα: Charmhigh
3. Κύρια διαμόρφωση:Πλήρως αυτόματη εν σειρά + αυτόματη παράδοση PCB + 6 Κεφαλές 50 τροφοδότες +(xy)+30μm, CPK>1.0 + Άξονας X&Y που οδηγείται από σερβοκινητήρα Panasonic + αυτόματος εναλλάκτης ακροφυσίων + 9 κάμερες + Βίδα γείωσης & Γραμμικοί οδηγοί + Θερμική αντιστάθμιση + Βέλτιστη ταχύτητα: 27800CPH

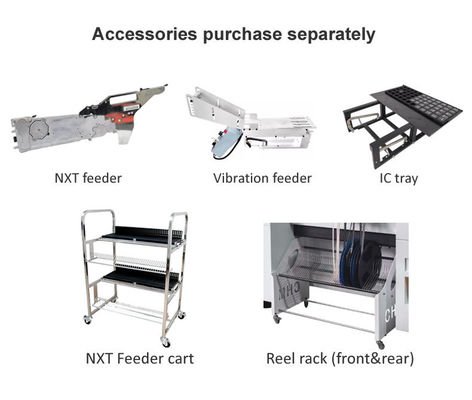

4. Τροφοδότης: Τροφοδότης Fuji Electric (αγοράζεται ξεχωριστά)
5. Περιοχή PCB: 350mm(L) * 300mm(W)
6. Συνοδεύεται από υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7. Εξάρτημα: 01005/ 0201/ 0402 / 0603-5050/ δίοδος/ τρανζίστορ/ SOP/ QFP/ QFN/ BGA/ LED... έως μέγιστο 36*36mm IC
8. Διαστάσεις: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, μονοφασικό); Καθαρό βάρος: 900kg
9. Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
10. Παράδοση: δια θαλάσσης / παραλαβή από το εργοστάσιό μας απευθείας / αποστολή στην αποθήκη της Κίνας
11. Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12. Συσκευασία: κουτί από κόντρα πλακέ
Κύρια σημεία:
1. Υποστήριξη δοκιμής CPK
2. Υποστηρίζει την αναγνώριση ακίδων IC
3. Αυτόματη θερμική αντιστάθμιση
4. Αυτόματη αλλαγή ακροφυσίων
5. Στενή σχεδίαση πλάτους 89cm
6. Υποστήριξη 01005, μέγιστη ταχύτητα 27800CPH
Κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Βίντεο λειτουργίας TC06, τοποθέτηση 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
TC06+Yamaha YS12 που συνεργάζονται: https://www.youtube.com/watch?v=x7ChkUV0HG4
Παράμετροι Charmhigh TC06:
| Διαστάσεις |
890mm(L)x1450mm(W)x1500mm(H)
|
| Βάρος |
900kg |
| Τροφοδοσία |
AC220V (50Hz, μονοφασικό), 3kW |
| Παροχή αέρα |
0.5MPa ~0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800cph (βέλτιστη) |
| Ακρίβεια τοποθέτησης |
(xy)+30μm, CPK≥1.0 |
| Ύψος εξαρτήματος |
≤12mm |
|
Τύπος εξαρτήματος &
Εύρος εξαρτήματος
|
-Αντίσταση, πυκνωτής εξαίρεση, κυλινδρική δίοδος, αλουμίνιο
πυκνωτής, SOT, SOP, QFP, QFN, BGA, κ.λπ.
-Μέγεθος ίντσας 01005 έως 36*36mm, και τοποθέτηση μεγαλύτερων εξαρτημάτων
|
| Πάχος PCB |
0.6mm~3.5mm |
| Μέγεθος PCB |
350mm(L)x300mm(W) |
| Μεταφορά PCB |
Αυτόματη μεταφορά ράγας 3 τμημάτων, συσκευή υποστήριξης PCB |
| Αλλαγή ακροφυσίων |
Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 19 οπών) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα κίνησης |
Άξονας X&Y που οδηγείται από σερβοκινητήρες Panasonic
|
| Σύστημα μετάδοσης |
Βίδες γείωσης + Γραμμικοί οδηγοί |
| Σύστημα τροφοδοσίας |
50 στοίβες τροφοδοσίας NXT 8mm standard
(κατάλληλο και για δίσκο IC και τροφοδότη ράβδου) |
| Σύστημα όρασης |
Κάμερα πτήσης x 6 (εφαρμόσιμο μέγεθος εξαρτήματος: 16mmx16mm);
Κάμερα IC x 1 (εφαρμόσιμο μέγεθος εξαρτήματος: 36mmx36mm);
Κάμερα σήμανσης x 2 |
Λίστα ανταλλακτικών:
| Είδος |
Ποσότητα |
Είδος |
Ποσότητα |
| Μηχανή Pick and place TC06 |
1 |
Λιπαντικό λάδι |
1 |
| Ακροφύσια |
8 |
Φίλτρο |
4 |
| Εργαλειοθήκη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Κάρτα εγγύησης |
1 |
Mouse Pad |
2 |
| Εγχειρίδιο χρήσης |
1 |
Καλώδιο τροφοδοσίας |
2 |
| Έκθεση δοκιμής |
1 |
Πληκτρολόγιο |
1 |
| Βούρτσα |
1 |
Mouse Pad |
1 |
| Τσιμπίδα |
1 |
LCD |
1 |

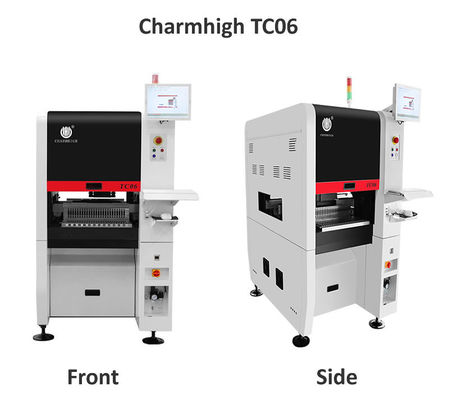

Charmhigh TC06, 6-κεφαλής 50-τροφοδότης:
Αυτή η μηχανή pick and place είναι συμπαγής και αξιολάτρευτη, αλλά απίστευτα ισχυρή.
Πλεονεκτήματα TC06:
-Η υποστήριξη CPK είναι ένα σημαντικό κλειδί για την επιλογή μιας μηχανής pick and place, καθιστώντας τη διαδικασία παραγωγής SMT πιο σταθερή.
-ANC: Αυτόματη αλλαγή ακροφυσίων, τα ακροφύσια μπορούν να κατανεμηθούν αυτόματα σύμφωνα με τα εξαρτήματα, καθιστώντας την παραγωγή SMT πιο έξυπνη και πιο αποτελεσματική.
-Κεφαλή τοποθέτησης υψηλής ακρίβειας: ένα μηχάνημα μπορεί να καλύψει τις ανάγκες τοποθέτησης διαφόρων εξαρτημάτων με υψηλή σταθερότητα
-Δομή βάσης από χυτοσίδηρο, η μηχανή pick and place λειτουργεί ομαλά σε υψηλή ταχύτητα, καλύτερα από το μάρμαρο.
-Ο άξονας X&Y που οδηγείται από σερβοκινητήρα Panasonic εξασφαλίζει τη μακροχρόνια σταθερότητα και ακρίβεια του μηχανήματος.
Charmhigh TC06: Έχει περάσει η ανίχνευση CPK, TC06: CPK≥1.0, Υποστήριξη 01005, μοντέλο υψηλής ακρίβειας.

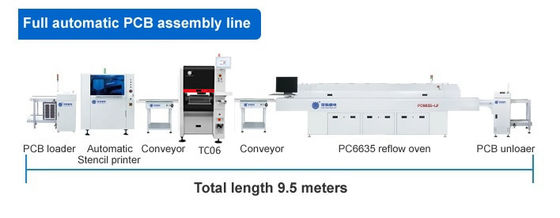

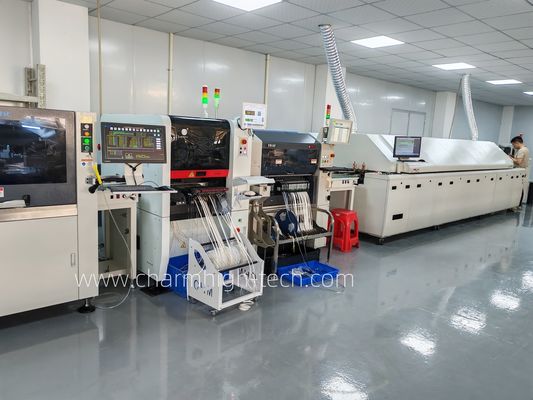

Σύσταση γραμμής παραγωγής SMT:
Δείγματα τοποθέτησης:
Charmhigh εργοστασιακή άμεση προμήθεια:
TC06 ισχυρή συσκευασία:
Υπηρεσία & Εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου σέρβις.
Παρέχουμε πάντα ανταλλακτικά μηχανημάτων, εργοστασιακή άμεση προμήθεια με εγγύηση.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.
Παρέχουμε ατομική εξυπηρέτηση μετά την πώληση. Κάθε μηχάνημα έχει δοκιμαστεί 100% καλά πριν από την αποστολή.
