Διπλή γραμμική κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine

Name: Διπλή γραμμική κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine
Brand: CHARMHIGH TECHNOLOGY LIMITED
SKU: RS10 (μαγνητική ανάρτηση)
Price: 38000 USD
Availability: InStock

Όλα τα Προϊόντα

Επιλογή SMT και μηχανή θέσεων
(72)

Γραμμή παραγωγής SMT
(35)

Εκτυπωτής διάτρητων
(23)

Φούρνος επανακυκλοφορίας SMT
(34)

Τροφοδότης SMT
(21)

Μικρή μηχανή SMT
(21)

smd επιλέξτε και τοποθετήστε τη μηχανή
(19)

Γραμμή συνελεύσεων PCB
(8)

Εξαρτήματα SMT
(9)

συγκολλώντας μηχανή κυμάτων
(6)

Unloader φορτωτών PCB
(4)

ΠΡΟΣΟΧΗ PCB
(5)

Αυτοματοποιημένη οπτική επιθεώρηση (AOI)
(2)

Πιστοποίηση

ΚΙΝΑ CHARMHIGH TECHNOLOGY LIMITED Πιστοποιήσεις

Αναθεωρήσεις πελατών

Έξοχο quanlity, γρήγορη αποστολή. Ειδικός χάρι σε Kimi Liu, με τη βοήθεια του οποίου όλα πήγαν happliy! Όλος ο πελάτης πρέπει να σας αγαπήσει για την υποστήριξή σας.

—— Claude Gatys - Πολωνία

Και τα 3 στοιχεία έφθασαν ασφαλώς συσκευασμένος, μέσα σε 1 ώρα είχα τη μηχανή PnP τοποθετώντας τα μέρη. Εύχρηστος και οργάνωση, ακριβείς, γρήγορα. Tsop48 κανένα πρόβλημα.

—— Ben Grimmett - Αυστραλία

Ακριβώς όπως περιγράφεται. Έξοχη γρήγορη ναυτιλία από την άλλη πλευρά του πλανήτη! Η μηχανή είναι μεγάλη μέχρι στιγμής στη δοκιμή. Φανταστική εξυπηρέτηση πελατών. Θα κάνω επιχειρήσεις πάλι με τους.

—— Terry Torres- ΗΠΑ

Αυτό είναι μια καταπληκτική μηχανή που κάλλιστα σχεδιάζεται και τίθεται από κοινού. Ο αντιπρόσωπος Charmhigh ανταποκρίθηκε πολύ με τα καλά αγγλικά.

—— Karl Walter - U.S.A

Όχι από το χαμηλότερο κόστος αυτής της μηχανής, είναι εκπληκτικά καλοχτισμένο, ήρθε άριστη συσκευασία. Τρέχει αρκετά με συνέπεια.

—— Mark Janes - Ηνωμένο Βασίλειο

Μεγάλο προϊόν, στέλνοντας γρήγορα, εύκολη επικοινωνία.

—— Dian Kurniawan - Ινδονησία

Το Charmhigh παρείχε την πολύ καλή υπηρεσία και απάντησε σε κάθε ερωτήσεις που είχα γρήγορα και πολύ χρήσιμος. Εξέτασα τις κύριες λειτουργίες, όλα workds αγαθό.

—— Rajko Brenscheid - Γερμανία

Είμαι Online Chat Now

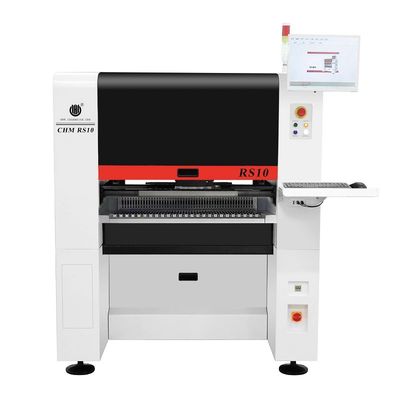

Διπλή γραμμική κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine

Μεγάλες Εικόνας : Διπλή γραμμική κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Charmhigh
Πιστοποίηση:	CE
Αριθμό μοντέλου:	RS10 (μαγνητική ανάρτηση)
Έγγραφο:	Charmhigh RS10.pdf

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	$38000
Συσκευασία λεπτομέρειες:	Ξύλινο κουτί
Χρόνος παράδοσης:	3-7 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, Western Union
Δυνατότητα προσφοράς:	30 το μήνα

Επικοινωνία

Διπλή γραμμική κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine

περιγραφή

Κεφάλια:	10 κεφαλές (με 31pcs θέση αυτόματης αλλαγής ακροφύλλου)	Μέγεθος PCB:	600 ((L) * 400 ((W) mm (πρότυπο)
Ταχύτητα τοποθέτησης:	Βέλτιστη ταχύτητα: 45000hp.	Τρέφων:	Υποστήριξη 100pcs NXT ηλεκτρική τροφοδοσία
Συστατικό:	01005, 0201,0402,-5050, SOP, QFN, BGA...	Μέγιστο ύψος στοιχείου:	12 mm
Κάμερα:	Η κάμερα IC: 1pcs (36X36mm), η κάμερα Flying: 10pcs (16X16mm), η κάμερα MARK: 2pcs	Παράδοση PCB:	3 τεμάχια αυτόματη παράδοση με ράγες, το πλάτος μπορεί να ρυθμιστεί με λογισμικό
Διάσταση:	1600 (L) * 1688 (W) * 1560 (H) mm	Τροφοδοτικό:	AC380V (50Hz, τριών φάσεων) 4,5kw
Τύπος τροφοδοσίας:	Ηλεκτρικός τροφοδότης Fuji NXT	Μοτέρ:	Χ κινητήρας σερβοκινητήρας + Y άξονας διπλού γραμμικού κινητήρα
Πάχος PCB:	0,6-3,5 χιλιοστά	Καθαρό Βάρος:	1930kg

Διπλή γραμμική κίνηση κινητήρα Charmhigh RS10 μαγνητική ανάρτηση SMT pick and place machine

Επισκόπηση του προϊόντος

Charmhigh RS10 μαγνητική ανάρτηση μηχανή επιλογής και τοποθέτησης - διπλή γραμμική κινητήρα

Σχεδιασμένο για υψηλής ταχύτητας, υψηλής ακρίβειας μεγάλες γραμμές συναρμολόγησης PCB και κατασκευή PCBA.

Βασικά χαρακτηριστικά

Βέλτιστη ταχύτητα: 45.000 CPH (υπό βέλτιστες συνθήκες)
Ακριβότητα τοποθέτησης: (XY) ± 0,035mm CPK≥1.0
Μέρη Περιοχή τοποθέτησης: 01005 έως 36 mm × 36 mm και μεγαλύτερα εξαρτήματα
Προαιρετικά χαρακτηριστικά: σάρωση με μπλε φως, τοποθέτηση φακού, παραγωγή τοποθέτησης PCB μήκους 1,2m

Βιντεοδείξεις

Πραγματικό βίντεο εργασίας Έκθεση NEPCON Παραγωγή σε εργαστήρια

Τεχνικές προδιαγραφές

Μέγεθος	1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Βάρος	1930 κιλά
Ηλεκτρική τροφοδοσία	AC380V (50Hz, τριών φάσεων), 4,5kW
Εφοδιασμός αέρα.	0.5MPa ~ 0.7MPa
Παραγωγή κενού	Ενσωματωμένη αντλία κενού
Ποσότητα κεφαλής τοποθέτησης	10 κεφάλια
Ταχύτητα τοποθέτησης	45,000 CPH (βέλτιστη)
Αύξηση της ακρίβειας	(XY) ± 0,035 mm CPK≥1.0
Υψόμετρος στοιχείου	≤ 12 mm
Τύπος συστατικού	01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
Περιοχή συστατικών	Μέγεθος ίντσας 0201 έως 36mm*36mm και μεγαλύτερα εξαρτήματα
Δάχος PCB	00,6 mm έως 3,5 mm
Μέγεθος PCB	600 mm ((L) × 400 mm ((W) (κανονικό) · 1200 mm ((L) × 400 mm ((W) (προαιρετικό)
Μεταφορά PCB	Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, υποστήριξη PCB
Αλλαγή ακροβωτίου	Αυτόματη αλλαγή ακροβωτίου (31-τρύπες βιβλιοθήκη ακροβωτίου)
Σύστημα ελέγχου	Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα οδήγησης	Άξονας Χ που τροφοδοτείται από κινητήρα εφοδιασμού, άξονας Y που τροφοδοτείται από διπλό γραμμικό κινητήρα
Σύστημα μεταφοράς	Άξονας X & Y με βίδα σφαίρας εδάφους THK και γραμμικό οδηγό αθόρυβος THK
Σύστημα τροφοδοσίας	100 NXT 8mm τυποποιημένες στοίβες τροφοδοσίας
Σύστημα όρασης	Φωτοκάμερα πτήσης × 10, κάμερα IC × 1, κάμερα σήμανσης × 2 με λειτουργία ραφής εικόνας
