Charmhigh CHM-551 υψηλής διαμόρφωσης μικρού μεγέθους, υψηλής ακρίβειας μηχανή επιλογής και τοποθέτησης 4 κεφαλιών
Καλό για μικρές παρτίδες παραγωγής με υψηλή σταθερότητα.
Ανοίξτε το μέλλον της ηλεκτρονικής κατασκευής με το CHM-551, ένα συμπαγές, υψηλής ακρίβειας 4-κεφαλής SMT μηχανή επιλογής και τοποθέτησης σχεδιασμένο για την παραγωγή μικρών έως μεσαίων παρτίδων.Αυτή η πρωτοποριακή λύση προσφέρει εξαιρετική ακρίβεια., υποστηρίζοντας εξαρτήματα τόσο μικρά όσο 0201, QFN, BGA και άλλα, καθιστώντας το την απόλυτη επιλογή για την Ε&Α, την κατασκευή πρωτοτύπων και την οικονομικά αποδοτική συναρμολόγηση PCB.
Γιατί να Επιλέξετε το CHM-551;
1. Υψηλή ακρίβεια: Επιτύχετε άψογη τοποθέτηση με ένα σύστημα στροφών μπάλας υψηλής ακρίβειας και προηγμένες κάμερες όρασης, εξασφαλίζοντας τέλεια ευθυγράμμιση IC και συμμόρφωση CPK≥1.0 για αξιόπιστα αποτελέσματα.
2.Αύξηση της παραγωγικότητας με βέλτιστη ταχύτητα 11.500 CPH (IPC9850: 8.850 CPH), ιδανική για μικρές εκδόσεις χωρίς να θυσιάζεται η ποιότητα.
3. Έξυπνη Αυτοματοποίηση: Διαθέτει αυτόματη αλλαγή ακροβομβίδας (13-set βιβλιοθήκη), θερμική αντιστάθμιση και αυτόματο μεταφορέα PCB για να εξορθολογίσει την ροή εργασίας σας και να απελευθερώσει πολύτιμο χρόνο.
4. Συμπίεση και ευελιξία: Επιλογές επιφάνειας εργασίας ή κατακόρυφης βάσης που εξοικονομούν χώρο ταιριάζουν απρόσκοπτα σε οποιονδήποτε χώρο εργασίας, υποστηρίζοντας PCB έως 400x300mm και 50 τροφοδοσίες Yamaha (πνευματικές / ηλεκτρικές).
5. Χρησιμοποιήσιμη καινοτομία: Φθηνή χωρίς να συμβιβάζεται με την ποιότητα, το CHM-551 είναι ιδανικό για νεοσύστατες επιχειρήσεις, εργαστήρια και επιχειρήσεις που στοχεύουν στην αποτελεσματική κλιμάκωση της παραγωγής SMT.
Βασικά χαρακτηριστικά:
1Σχεδιασμός 4 κεφαλιών: χειρίζεται ταυτόχρονα πολλά εξαρτήματα για ταχύτερη συναρμολόγηση.
2. 0201 Ικανότητα: Αντιμετωπίζει τα μικρότερα εξαρτήματα με ευκολία, ιδανικό για τα σύγχρονα ηλεκτρονικά.
3- Φιλικό προς το χρήστη λογισμικό: Η διαισθητική διεπαφή απλοποιεί τη λειτουργία, χωρίς να απαιτούνται ειδικές δεξιότητες.
4. Αξιοπιστή κατασκευή: Η υψηλής ποιότητας διαμόρφωση εξασφαλίζει αντοχή και μακροχρόνια απόδοση.
5Παγκόσμια Υποστήριξη: Υποστηρίζεται από 1ετή εγγύηση, ισόβια εξυπηρέτηση και εξειδικευμένη τεχνική υποστήριξη από την Charmhigh.
Τέλεια για:
- SMT Prototyping: Γρήγορα φέρτε τα σχέδιά σας στη ζωή με ακρίβεια.
- Μικρή παραγωγή σε παρτίδες: οικονομικά αποδοτική για τις νεοσύστατες επιχειρήσεις και τους κατασκευαστές ειδών.
- Εργαστήρια Ε&Α: Ευέλικτα και αξιόπιστα για δοκιμές και καινοτομία.
| Προδιαγραφές CHM-551 |
| Μέγεθος |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Βάρος |
310 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
αντλία κενού |

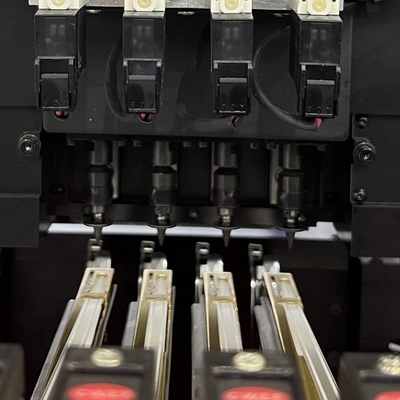

| Ποσότητα κεφαλής τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
11500CPH (βέλτιστο) ·IPC9850: 8850cph |
| Αύξηση της ακρίβειας |
(XY) ± 0,06 mm·CPK≥1.0 |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Μοντέλο |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 270 mm ((W) (πρότυπο) ·
600 mm ((L) x 350 mm ((W) (προαιρετικό) |
| Αλλαγή ακροβωτίου |
Ααλλαγή εξωματικής ακροβώτιας(13-τρύπα βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |

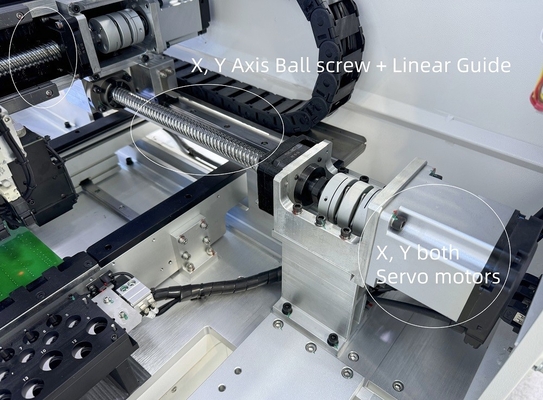

| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo·
υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S
|
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |

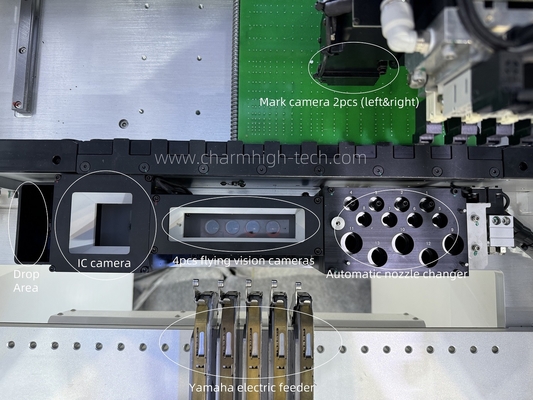

| Σύστημα όρασης |
Η κάμερα στιγμιότυπου x4 (δεκτό μέγεθος στοιχείου: 14mm × 14mm) ·
IC camerax1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 25 mm × 25 mm) ·
Σημείωση camerax2 |
100% αληθινές φωτογραφίες:

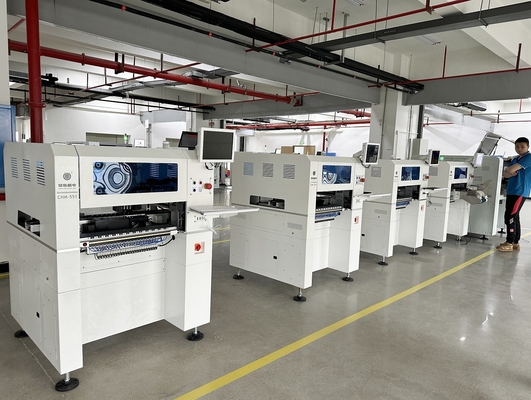

Έχει έκδοση επιφάνειας εργασίας και κάθετη έκδοση δύο τύπων, μπορεί να κάνει πλήρως αυτόματη γραμμή παραγωγής SMT:
Δείγμα PCB από πελάτη:

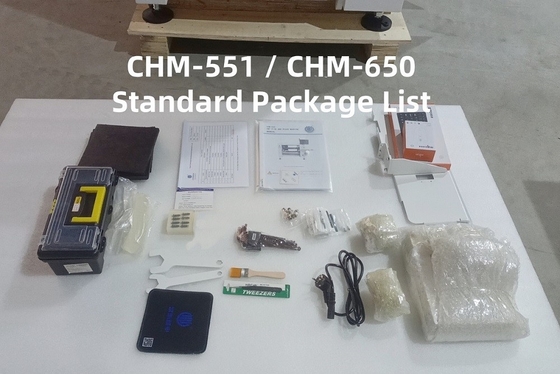

CHM-551 Κατάλογος μερών
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης |
1 |
Τσιμπιδάκι |
1 |
| Σφουγγαρίσματα |
8 |
Εσωτερική εξαγωνική σφραγίδα |
1 |
| Κουτί εργαλείων |
1 |
Λιπαντικό έλαιο |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Πλακέτο ποντικιού |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1 |
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τις πνευματικές τροφοδοσίες).
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
