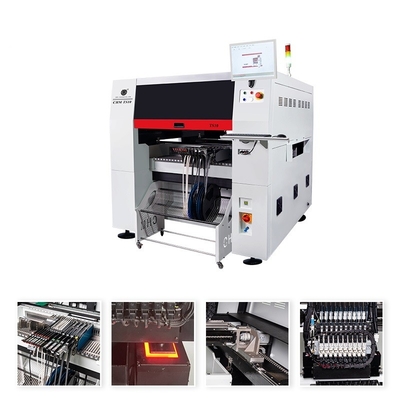

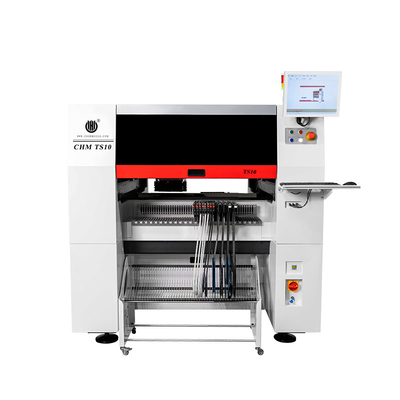

Προηγμένη TS10 υψηλής ταχύτητας SMT Πλήρως αυτόματη μηχανή επιλογής και τοποθέτησης με 100 slots τροφοδότησης
Για μεγάλη γραμμή παραγωγής SMT, γραμμή συναρμολόγησης PCB, κατασκευή PCBA,01005 υποστηρίζεται,CPK≥1.0
Εισαγωγή
ΤΣ10 Δέκα κεφαλές, υψηλής ακρίβειας, γενικής-οικουμενικής μηχανής επιλογής και τοποθέτησης
1Βέλτιστη ταχύτητα:42000CPH(υπό τις καλύτερες συνθήκες της εταιρείας μας)
2. Ακριβότητα τοποθέτησης: ((xy) + 0,03mmCPK>1.0
3. Συστατικά Περιοχή τοποθέτησης: Μέγεθος εκατοστών01005- 36 mmX36 mm και μεγαλύτερα εξαρτήματα
4Προαιρετικά: σάρωση με μπλε φως, τοποθέτηση φακού, παραγωγή τοποθέτησης PCB μήκους 1,2m
Κάντε κλικ για να κατεβάσετε τον κατάλογο του TS10 από εδώ: TS10 - Κατάλογος.pdf
Προδιαγραφές του Charmhigh TS10:
| Μέγεθος |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Βάρος |
1930 κιλά |
| Ηλεκτρική τροφοδοσία |
AC380V (50Hz, τριών φάσεων), 4,5kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
10 κεφάλια |
| Ταχύτητα τοποθέτησης |
43000hp (βέλτιστο) |
| Αύξηση της ακρίβειας |
(XY) ± 0,03 mmCPK≥1.0 |
| Υψόμετρος στοιχείου |
≤ 12 mm |
| Τύπος συστατικού |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Περιοχή συστατικών |
Μέγεθος ίντσας 0201 έως 36mm * 36mm, και μεγαλύτερα εξαρτήματα τοποθέτησης. |
| Μοντέλο |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
600 mm ((L) × 400 mm ((W) (πρότυπο) ·
1200 mm ((L) × 400 mm ((W) (προαιρετικό) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, υποστήριξη PCB |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροφύλλου(37-τρύπες βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που οδηγείται απόΠυροσυστολικοί κινητήρες Panasonic A6 (άξονας Y με διπλό κινητήρα)· υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς |
Άξονας X & Y υιοθετώντας THK γήπεδο βίδα μπάλα και THK αθόρυβο γραμμικό οδηγό(άξονας Y με διπλές βίδες) |
| Σύστημα τροφοδοσίας |
100 NXTΤυπικές στοίβες τροφοδοσίας 8 mm
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Φωτογραφία πτήσης × 10 (δεκτό μέγεθος εξαρτήματος: 16 mm × 16 mm) ·
κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 36mm × 36mm) ·
Έχει τη λειτουργία της ράψεως εικόνας
Η κάμερα σήμανσης × 2 |
Σημείωση:
1Υποστήριξη ανίχνευσης CPK,ελάχιστο συστατικό 01005
2Ο άξονας Y υιοθετείΔίδυμος κινητήρας εφοδιασμούσύστημα ελέγχου
3Αυτόματο σύστημα διόρθωσης θερμικής αντιστάθμισης
4. Ενσωματωμένη αντλία κενού + δομή βαλβίδας ηλεκτροσόκ
5.Αυτόματη αλλαγή ακροφύλλου(37 σετ βιβλιοθήκης ακροβομβίδων)
6Συσκευή υποστήριξης PCB
7- Κάμερα διπλής σηματοδότησης, καλή για μεγαλύτερο PCB.
8...
Για περισσότερα χαρακτηριστικά του μηχανήματος, συμβουλευτείτε τον διαχειριστή λογαριασμού μας
Σημαντικά σημεία της TS10:
1/Ο άξονας Y υιοθετεί σύστημα ελέγχου δίδυμου servo
Ο άξονας Y υιοθετεί δίδυμο τροφοδοτικό κινητήρα Panasonic A6, βίδα εδάφους THK, σιωπηλός γραμμικός οδηγός
2/Υποστήριξη ανίχνευσης CPK
Διασφάλιση της σταθερότητας και της εγγύησης των δυνατοτήτων των διαδικασιών
3/Μεγάλο μέγεθος(εύκολο στην ανίχνευση, ταυτοποίηση και ακριβή τοποθέτηση) Όταν η περιοχή αναγνώρισης της κάμερας LCD υπερβαίνει, υποστηρίζεται η αναγνώριση τμημάτων και δημιουργείται αυτόματα μια πλήρης εικόνα συσκευής
4/ANC (Αυτοματοποιημένος αλλαγτής ακροβωτίων)
Αυτοματοποιημένη διανομή και αυτόματη αντικατάσταση ακροβωτίων5/Αυτόματο σύστημα διόρθωσης θερμικής αντιστάθμισης.

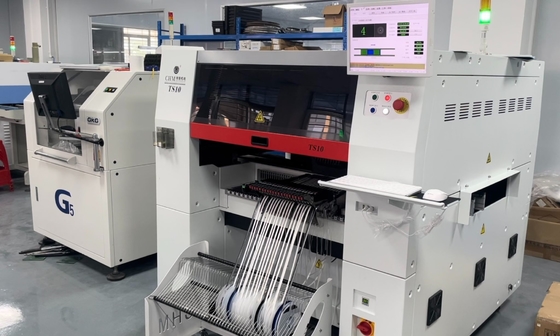

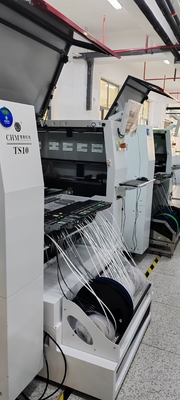

TS10 πραγματική εικόνα στο εργοστάσιό μας:100 χώροι τροφοδοσίας (Εργασία με ηλεκτρικό τροφοδοτικό Fuji NXT):
Ιστοσελίδα πελατών:
Δείγματα:
Η Charmhigh έχει απευθείας προμήθεια από το εργοστάσιο:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
