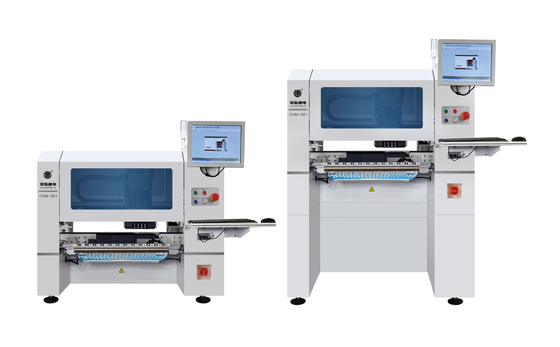

Πνεύμα.CHM-5514 κεφαλές SMT pick and place μηχανή από Charmhigh
Υπερ-υψηλή ακρίβεια, υψηλή διαμόρφωση, εύκολη λειτουργία, εξοικονόμηση χώρου.
Πολύ καλό για υψηλής ακρίβειας πρωτότυποποίηση και μικρή παραγωγή παρτίδας με υψηλή σταθερότητα.
Περιγραφή:
Αυτό το 4 κεφάλια CHM-551 σχεδιασμένο για την ακρίβεια και την ευκολία χρήσης στην ηλεκτρονική κατασκευή, ενώ η ταχύτητά του δεν είναι πολύ υψηλή, πραγματική ταχύτητα 8850 CPH.ικανή να χειρίζεται τα εξαρτήματα 0201 με αξιοσημείωτη ακρίβεια και έχει περάσει αυστηρές δοκιμές CPK.
Ο συμπαγής σχεδιασμός του ταιριάζει τέλεια στην κατασκευή πρωτοτύπων και στις μικρές και μεσαίες εγκαταστάσεις παραγωγής.
Το οποίο είναι ένα από τα πιο προηγμένα μικρά όργανα στην αγορά.
CHM-551 SMT Pick and Place Machine (με αυτόματη αλλαγή ακροφύλλου) κατάλληλη για υψηλής ακρίβειας πρωτότυποποίηση καιοικονομική λύση για τη συναρμολόγηση SMT.
CHM-551 Εργασιακό βίντεο στο Youtube:
"Είναι η πρώτη φορά που βλέπω ένα παιδί να πεθαίνει".
Πακετάρω το CHM-551 και είμαι έτοιμος να το στείλω στη Νότια Αφρική.
"Ποιος είναι ο λόγος για τον οποίο δεν θα μπορέσω να το κάνω αυτό;"
Κατεβάστε τον κατάλογο του CHM-551:Charmhigh CHM-551.pdf
Χαρακτηριστικά της μηχανής
1.Δοκιμή CPK υποστήριξης
2. Αυτόματη αλλαγή ακροβομβίδας (13 σετ βιβλιοθήκης ακροβομβίδας)
3.Θερμική αντιστάθμιση
4. Αυτοματοποιημένη μεταφορά
5- Βέλτιστη ταχύτητα:11500CPH IPC9850:8850CPH
6. .....
Για περισσότερα χαρακτηριστικά του μηχανήματος, συμβουλευτείτε τον διαχειριστή λογαριασμού μας
CHM-551 Κατάλογος μερών
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης |
1 |
Τσιμπιδάκι |
1 |
| Σφουγγαρίσματα |
8 |
Εσωτερική εξαγωνική σφραγίδα |
1 |
| Κουτί εργαλείων |
1 |
Λιπαντικό έλαιο |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Πλακέτο ποντικιού |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1 |
| Προδιαγραφές CHM-551 |
| Μέγεθος |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Βάρος |
260 κιλά και 310 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
11500CPH (βέλτιστο) ·IPC9850: 8850cph |
| Αύξηση της ακρίβειας |
(XY) ± 0,05 mm·CPK≥1.0 |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 270 mm ((W) (πρότυπο) ·
600 mm ((L) x 350 mm ((W) (προαιρετικό) |
| Αλλαγή ακροβωτίου |

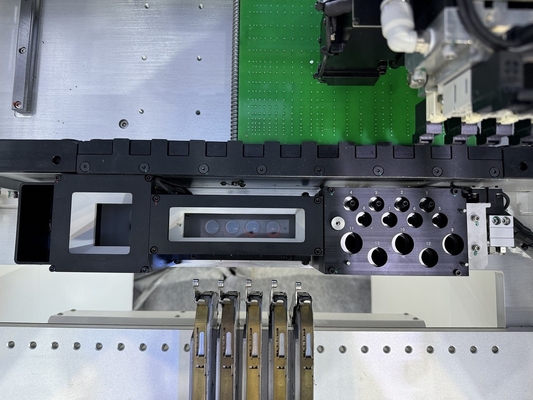

Αυτόματη αλλαγή ακροφύλλου(13-τρύπα βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |

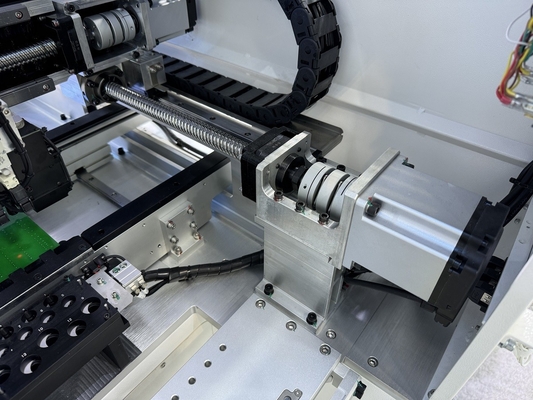

Άξονας X&Y που τροφοδοτείται από κινητήρες servo·
υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S
|
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Η κάμερα στιγμιότυπου x4 (δεκτό μέγεθος στοιχείου: 14mm × 14mm) ·
IC camerax1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 25 mm × 25 mm) ·
Σημείωση camerax2 |
Σημείωση:
1. Αυτοκίνητη αλλαγή ακροβώτιο, δεν χρειάζεται να αλλάξει ακροβώτιο χειροκίνητα, πολύ βολικό!
2. Στήριος σύστημα κάμερας όρασης, επικαιροποιημένες κάμερες με υψηλότερη ακρίβεια, IC placecd πιο ακριβής, και το μίν συστατικό 0201.
3Με αυτόματο μεταφορέα PCB, έχτισα μια μικρή γραμμή παραγωγής SMT, ελεύθερα χέρια!
4Υψηλή διαμόρφωση με έξυπνο λογισμικό, μεγαλύτερη διάρκεια ζωής, Charmhigh παρέχει ισχυρότερο μηχανικό μέρος.
Βασικά χαρακτηριστικά:
4 κεφαλές, 50 στοίβες τροφοδοσίας, σερβοκινητήρα, αυτοκινητό μεταφορέα PCB, βίδα σφαίρας,
θερμική αντιστάθμιση, 19 τρύπες αυτόματη αλλαγή ακροβωτίου, 0201, δοκιμή CPK πετυχημένη......
Εγκατάσταση IC με τέλειο αποτέλεσμα, μέγιστη υποστήριξη 25x25mm μέγεθος IC, μικροσκοπικό πεδίο τέλεια τοποθέτηση.

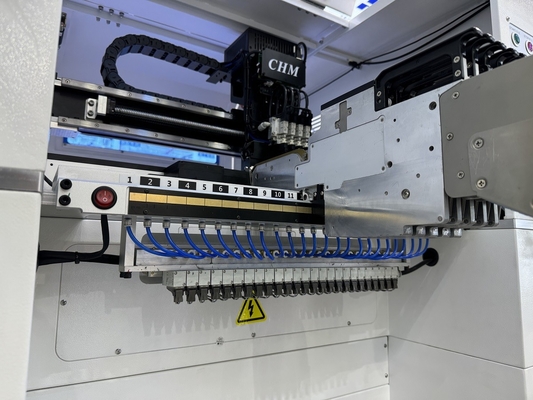

Η μία πλευρά είναι εξοπλισμένη με 25 τρύπες τροφοδοσίας, και οι δύο πλευρές μαζί έχουν 50pcs.
Υποστήριξη τροφοδοτών Yamaha (τόσο ηλεκτρικά όσο και πνευματικά τροφοδοτικά:
Πολύ σταθερό με υψηλή ακρίβεια, το καλύτερο μοντέλο 4 κεφαλιών στην Κίνα.
Τσάρμχαϊ ΣΜΤ, εργοστασιακή προμήθεια, άμεση παράδοση.
Τσαρμχάι, κορυφαία μάρκα Chiense.
Συνιστάται η γραμμή παραγωγής SMT:
Γραμμή 1:
3040 εκτυπωτής πάστες συγκόλλησης, CHM-551 ρομπότ επιλογής και τοποθέτησης SMD, φούρνο επαναρρόφησης T961
Γραμμή 2:
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τις πνευματικές τροφοδοσίες).
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
