Μικρή και μεσαία οικονομική γραμμή παραγωγής SMD για συναρμολόγηση PCB Πλήρως αυτόματη μηχανή επιλογής και τοποθέτησης SMT Charmhigh CHM-551, CPK≥1.0
Υψηλή ακρίβεια 4 κεφαλές Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Αυτοματοποιημένη μηχανή επιλογής και τοποθέτησης SMT, πολύ καλή για την παραγωγή μικρών παρτίδων με υψηλή σταθερότητα
Εισαγωγή:
Η Charmhigh CHM-551 είναι μια τετρακεφαλική υψηλής ταχύτητας, υψηλής ακρίβειας, γενικής χρήσης, αυτόματη μηχανή επιλογής και τοποθέτησης SMT με μηχανισμό υψηλής διαμόρφωσης και εξαιρετικές επιδόσεις.Και η τιμή του είναι προσιτή..Χρησιμοποιείται για την έρευνα και την ανάπτυξη και την SMT μικρομεσαίας παραγωγής και μπορεί να ανακτήσει γρήγορα το κόστος επένδυσης. Αν χρειάζεστε ένα μηχάνημα επιλογής και τοποθέτησης υψηλότερου επιπέδου, το Charmhigh CHM-551 είναι το καλύτερο μηχάνημα.
Κατεβάστε τον κατάλογο του CHM-551:CHM-551 - Κατάλογος.pdf
Βίντεο λειτουργίας CHM-551 από τον πελάτη:
"Είναι η πρώτη φορά που βλέπω μια ταινία που έχει μια σειρά από στίχους".
Εγκατάσταση CHM-551 0201:
"Ποιος είναι ο λόγος για τον οποίο δεν θα μπορέσω να το κάνω αυτό;"
Σημαντικά:
1. Υποστήριξη δοκιμής CPK,CPK≥1.0, 0201 τέλεια

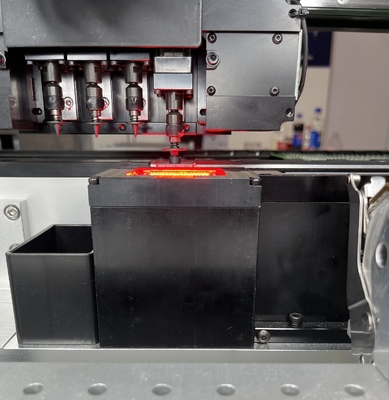

Δυνατό σύστημα κάμερας όρασης, επικαιροποιημένες κάμερες με υψηλότερη ακρίβεια, IC placecd πιο ακριβής και μίν συστατικό 0201.
2. Αυτόματη αλλαγή ακροβομβίδας (13 σετ βιβλιοθήκης ακροβομβίδας)
Αυτόματη αλλαγή ακροβωτίου, δεν χρειάζεται να αλλάξετε χειροκίνητα ακροβώτιο, πολύ βολικό!
3Θερμική αντιστάθμιση
4Αυτοματοποιημένη μεταφορά PCB
Με αυτόματο μεταφορέα PCB, έχτισε μια μικρή γραμμή παραγωγής SMT, ελεύθερα τα χέρια σας!
5. Βέλτιστη ταχύτητα:11500CPH ; IPC9850:8850CPH
Με αυτή την ταχύτητα, μπορείτε να κάνετε μεσαίου όγκου εργασία, με την εξαιρετική σταθερότητα, εργάζονται 15 ώρες την ημέρα
6. ΣΛογισμικό Mart, υποστήριξη AI.
Γρήγορος προγραμματισμός, εύκολη λειτουργία, γρήγορη εκκίνηση μόνο 1 ώρα.
| Προδιαγραφές CHM-551 |
| Μέγεθος |
1050mm(L) x1050mm(W) x 885mm(H) / με βάση: 1360mm |
| Βάρος |
200 kg / με βάση: 310 kg |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
11500CPH (βέλτιστη) ·IPC9850: 8850cph |
| Αύξηση της ακρίβειας |
(XY) ± 0,06 mm, CPK≥1.0 |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 270 mm ((W) (πρότυπο) ·
600 mm ((L) x 350 mm ((W) (προαιρετικό) |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροβωτίου (13-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo·
υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S
|
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Η κάμερα στιγμιότυπου x4 (δεκτό μέγεθος στοιχείου: 14mm × 14mm) ·
IC camerax1 (δεκτό μέγεθος στοιχείου:25 χιλιοστά × 25 χιλιοστά),
Σημείωση camerax2 |

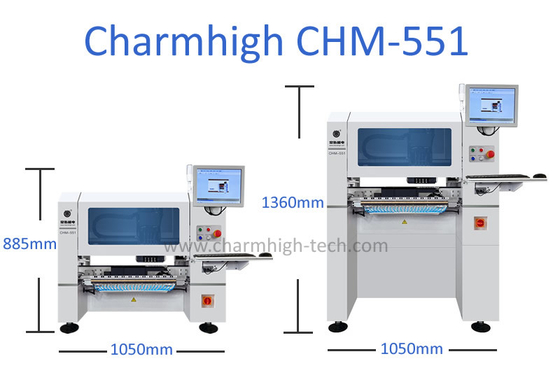

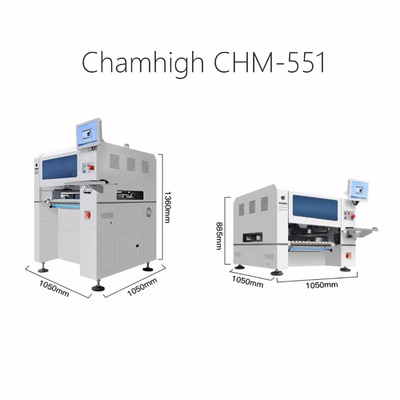

Έχουμε δύο τύπους για το CHM-551, ένα είναι desktop, ένα άλλο είναι κατακόρυφο, μπορείτε να επιλέξετε ένα από αυτά.
Σημείωση: η βάση πρέπει να εγκατασταθεί στο εργοστάσιό μας πριν την αποστολή!
Σκληρή μηχανή με ωραία εμφάνιση:
Εργασία με παγκόσμιο πρότυπο Yamaha Feeders ((αγοράζεται ξεχωριστά):
Σύστημα τροφοδοσίας: χρησιμοποιώντας ηλεκτρικό/πνευματικό τροφοδοτικό της Yamaha, το οποίο είναι οικονομικό και σταθερό.
Τροφοδότης δονήσεων (stick feeder): υποστήριξη της τροφοδότησης του σωληνωτού στοιχείου.
Επιλογή:
1Ηλεκτρικός τροφοδότης 8mm/12mm/16mm/24mm/32mm/44mm
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm ατμοσφαιρικός τροφοδότης CL
3. Τροφοδοτήρα δονήσεων
CHM-551 Κατάλογος μερών
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης |
1 |
Τσιμπιδάκι |
1 |
| Σφουγγαρίσματα |
8 |
Εσωτερική εξαγωνική σφραγίδα |
1 |
| Κουτί εργαλείων |
1 |
Λιπαντικό έλαιο |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Πλακέτο ποντικιού |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1
|
CHM-551CPK≥1.0Τι είναι η ανίχνευση CPK;
Το CPK αναφέρεται στον δείκτη ικανότητας διαδικασίας, είναι ένα μέτρο της συνέπειας και της ακρίβειας μιας μηχανής επιλογής και τοποθέτησης στην παραγωγή της,Αν το CPK είναι υψηλό, σημαίνει ότι η μηχανή είναι πολύ καλή στο να τοποθετεί τα εξαρτήματα ακριβώς εκεί που πρέπει να είναι.και θα μπορούσε να υπάρξουν περισσότερα λάθη στη διαδικασία συναρμολόγησηςΕγώ...Το t μας λέει πόσο σταθερή είναι η ποιότητα της μηχανής κατά τη διάρκεια της κατασκευής.
CPK < 1: Κακή
1 ≤ CPK < 1.33: φυσιολογικό
CPK ≥ 1.33Εξαιρετικό.
Συνοψίζοντας: Το CPK είναι ένα μέτρο για το πόσο συνεπής και ακριβής είναι μια μηχανή επιλογής και θέσης στην παραγωγή της.

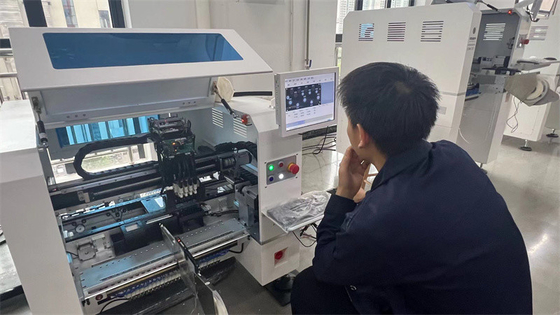

Charmhigh CHM-551 υψηλή ανατροφοδότηση από τον πελάτη:
Charmhigh SMT, εργοστασιακή προμήθεια, επαγγελματίας κατασκευαστής, άμεση παράδοση.
Τσαρμχάι, κορυφαία μάρκα Chiense.
Τσάρμχαϊ Νέο Βιομηχανικό Πάρκο, εργοστάσιο, ερευνητικό και κατασκευαστικό πάρκο:
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τους τροφοδοτητές, κενό κεφαλής, υποστήριξη PCB, αυτοματοποιημένη βιβλιοθήκη αλλαγής ακροβωτίων...).
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
