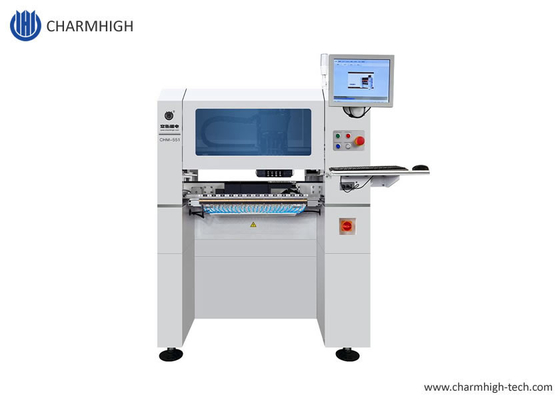

Μηχανή τοποθέτησης SMT 4 κεφαλών εξαιρετικά υψηλής ακρίβειας Charmhigh CHM-551 CPK≥1.0
Υψηλή διαμόρφωση, εξοικονόμηση χώρου, πολύ καλή για παραγωγή μικρών παρτίδων με υψηλή σταθερότητα.
Ενημερωμένο μοντέλο Genius small CHM-551 (με βάση) Βίδα σφαιρών υψηλής ακρίβειας
Αυτόματος μεταφορέας PCB, 50 τροφοδότες 4 κεφαλών ρομπότ τοποθέτησης SMT
CHM-551 SMT Pick and Place Machine (με αυτόματη αλλαγή ακροφυσίων) για παραγωγή παρτίδων SMT.
Υποστηρίζεται 0201. Υποστήριξη δοκιμής CPK. Οικονομική λύση για τη συναρμολόγηση SMT.
Χαρακτηριστικά μηχανής
1. Υποστήριξη δοκιμής CPK CPK≥1.0
2. Αυτόματη αλλαγή ακροφυσίων (13 σετ βιβλιοθήκη ακροφυσίων)
3. Θερμική αντιστάθμιση
4. Αυτόματη μεταφορά
5. Βέλτιστη ταχύτητα: 11500CPH ; IPC9850:8850CPH
6. .……
Για περισσότερα χαρακτηριστικά μηχανής, συμβουλευτείτε τον υπεύθυνο λογαριασμού μας
Βίντεο λειτουργίας CHM-551 από πελάτη στο Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 τοποθέτηση 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 τοποθέτηση 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| Προδιαγραφές CHM-551 |
| Διαστάσεις |
1050mm(L) x1050mm(W) x 1360mm(H) |
| Βάρος |
310kg -με βάση |
| Παροχή ρεύματος |
AC220V (50Hz, μονοφασικό) 1.5kw |
| Παροχή αέρα |
0.5MPa ~0.7MPa |
| Παραγωγή κενού |
αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
4 κεφαλές |
| Ταχύτητα τοποθέτησης |
11500CPH (βέλτιστη); IPC9850: 8850cph |
| Ακρίβεια τοποθέτησης |
(XY)±0.05mm; CPK≥1.0 |
| Ύψος εξαρτήματος |
12mm |
| Τύπος εξαρτήματος |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, κ.λπ.
(αντιστάτης/πυκνωτής/δίοδος/τράνζιστορ/LED/IC, κ.λπ.) |
| Πάχος PCB |
0.6mm~3.5mm |
| Μέγεθος PCB |
350mm(L)x270mm(W) |
| Αλλαγή ακροφυσίων |
Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 13 οπών) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα κίνησης |
Άξονας X&Y που οδηγείται από σερβοκινητήρες;
υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση καμπύλης S
|
| Σύστημα μετάδοσης |
Βίδα σφαιρών + γραμμικός οδηγός |
| Σύστημα τροφοδοσίας |
50 8mm standard Yamaha πνευματικόςic/ηλεκτρικός τροφοδότης στοίβες
(επίσης κατάλληλο για δίσκο IC και τροφοδότη ράβδων) |
| Σύστημα όρασης |
Φωτογραφική μηχανή Snapshotx4 (εφαρμόσιμο μέγεθος εξαρτήματος: 14mm×14mm);
Φωτογραφική μηχανή ICx1 (εφαρμόσιμο μέγεθος εξαρτήματος: 36mm×36mm);
Φωτογραφική μηχανή Markx2 |

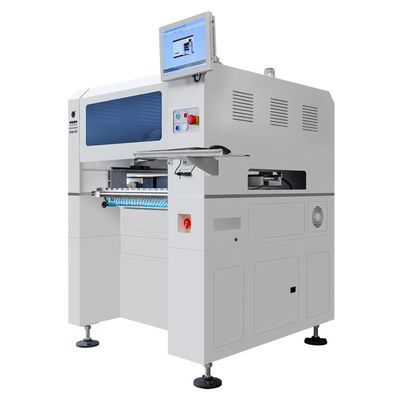

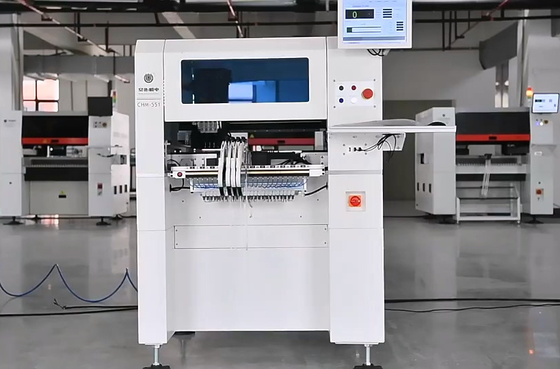

CHM-551 νέα εμφάνιση, προστέθηκε παράθυρο προβολής.
Κύρια χαρακτηριστικά:
4 κεφαλές, 50 στοίβες τροφοδοσίας, σερβοκινητήρας, αυτόματος μεταφορέας PCB, βίδα σφαιρών,
θερμική αντιστάθμιση, αυτόματη αλλαγή ακροφυσίων 19 οπών, 0201, πέρασε η δοκιμή CPK......
Εργασία με ηλεκτρικούς τροφοδότες Yamaha& πνευματικούς τροφοδότες μαζί.
Τοποθέτηση IC με τέλειο αποτέλεσμα, μέγιστη υποστήριξη IC μεγέθους 36x36mm, τέλεια τοποθέτηση μικρού βήματος.
Charmhigh SMT, προμήθεια εργοστασίου, άμεση παράδοση.
Charmhigh, κορυφαία κινεζική μάρκα.
Το εργοστάσιό μας:
Συνιστώμενη γραμμή παραγωγής SMT:
3250 εκτυπωτής πάστας συγκόλλησης---μεταφορέας---CHM-551 δύο μονάδες---μεταφορέας---φούρνος επαναροής
Λίστα ανταλλακτικών CHM-551
| Στοιχείο |
Ποσότητα |
Στοιχείο |
Ποσότητα |
| Μηχανή τοποθέτησης και τοποθέτησης |
1 |
Τσιμπίδα |
1 |
| Ακροφύσια |
8 |
Εσωτερικό εξαγωνικό κλειδί |
1 |
| Εργαλειοθήκη |
1 |
Λιπαντικό λάδι |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Mouse Pad |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1 |
Παρακαλώ σημειώστε:
Η μηχανή τοποθέτησης και τοποθέτησης είναι ένα πλήρες σετ με όλα τα αξεσουάρ που περιλαμβάνονται στη συσκευασία, η μηχανή είναι έτοιμη για χρήση!
Το μόνο που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός αεροσυμπιεστής.
Αγοράστε αυτό το μηχάνημα με σιγουριά.
Απολαύστε με τη μηχανή τοποθέτησης και τοποθέτησής σας!
Υπηρεσία & Εγγύηση:
Η πλήρης μηχανή έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου σέρβις.
Παρέχουμε πάντα ανταλλακτικά μηχανής, απευθείας προμήθεια εργοστασίου με εγγύηση.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.
Παρέχουμε ατομική εξυπηρέτηση μετά την πώληση. Κάθε μηχανή 100% δοκιμασμένη καλά πριν από την αποστολή.
