Λεπτομέρειες:
|
| Μέγεθος: | 1280mm (L) ×1190mm (W) ×1470mm (Χ) | Ανώτατο μέγεθος PCB: | 400mm (L) *350mm (W) |
|---|---|---|---|
| Τμήματα υποστήριξης: | 0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, κ.λπ. (αντίσταση/πυκνωτής/δίοδος/τρίοδος/LED/IC, κ.λπ.) | Ταχύτητα: | 18400CPH (βέλτιστη) IPC9850: 13400CPH |
| Τροφοδότης: | Πνευματικός + ηλεκτρικός τροφοδότης) τροφοδοτών υποστήριξης 50pcs YAMAHA ( | Κάμερα: | 7pcs επάνω-που κοιτάζει cameras+2pcs κάτω-που κοιτάζουν κάμερα |
| Τοποθετώντας ακρίβεια: | (XY) ± 0,05 mm, CPK≥1.0 | Καθαρό βάρος: | 540kg |
| Μεταβίβαση PCB: | 3-τμήμα-ράγα αυτόματη μεταβίβαση | Αλλαγή ακροφυσίων: | Αυτόματη αλλαγή ακροφυσίων (βιβλιοθήκη ακροφυσίων 19-τρυπών) |
| Υψηλό φως: | Η θερμική μηχανή SMT pick and place,6 κεφαλές SMT pick and place machine |
||

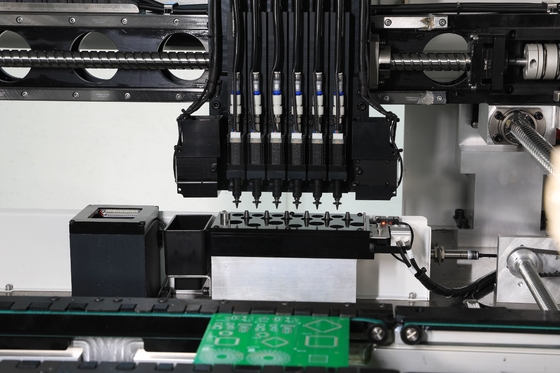

Υψηλή διαμόρφωση Charmhigh CHM-751Προχωρημένα 6 κεφάλια SMT μηχανή επιλογής και τοποθέτησης
6 Κεφαλές 50 Τροφοδοσίες, Αυτοκινητό σιδηροτροχιά, Διπλή βίδα άλεσης, Αυτοκινητό αλλαγή ακροφύλλου, υποστήριξη PCB στέκεται, Ιαπωνία PISCO γεννήτρια κενού, servo κινητήρα
Πιο υψηλή ακρίβεια CPK≥1,0 (X Y), ταχύτητα τοποθέτησης 17000hp (βέλτιστη),IPC9850: 13400CPH
CHM-751 Χαρακτηριστικά μηχανής
1.Θερμική αντιστάθμιση
2Υποστήριξη.Δοκιμή CPK, 0201 τέλεια τοποθέτηση
3Ενσωματωμένη αντλία κενού
4.Αυτόματη αλλαγή ακροφύλλου(19 σετ βιβλιοθήκης ακροβομβίδων)
5Συσκευή υποστήριξης PCB
6. 6 κεφάλια + 50 μάζες τροφοδοσίας Yamaha + 9 κάμερες
7...
Για περισσότερα χαρακτηριστικά του μηχανήματος, συμβουλευτείτε τον διαχειριστή λογαριασμού μας
Άλλες πληροφορίες για το CHM-751 ρομπότ επιλογής και τοποθέτησης:
2Μέγιστη έκταση PCB: 400 mm ((L) * 350 mm ((W)
3Συστατικό: 0201, 0402-5050, SOP, QFN, BGA, PLCC... κλπ.
4- Σημαντικό: 0201, αυτόματη αλλαγή ακροφύλλου, διπλή βίδα τριβής, νέο έξυπνο λογισμικό, υποστήριξη PCB, κινητήρα διακομιστή,Πέρασε τη δοκιμή CPK
5. Παροχή: από αέρα / Θάλασσα (FOB, CIF, DDU, DDP...etc) ή EXW, μπορείτε να κανονίσετε την παραλαβή από το εργοστάσιο μας απευθείας.
6Μέθοδος πληρωμής: T/T, W/U
7. Χρόνος προετοιμασίας: 5-7 ημέρες
8Συσκευασία: ξύλινο κουτί εξαγωγής
Περιγραφή:
Η CHM-751 είναι μια υψηλής διαμόρφωσης μηχανή SMT 6 κεφαλών από την Charmhigh, είναι ένα τέλειο μοντέλο που μπορεί να ικανοποιήσει όλες τις απαιτήσεις των πελατών.3250 Πιεστής πάστες συγκόλλησης, φορτιστής PCB, CHM-751, μεταφορέας SMT, 830 φούρνος επαναρρόφησης
| CHM-751 Προδιαγραφές | |
| Μέγεθος | 1280mm(L) × 1190mm(W) × 1470mm(H) |
| Βάρος | 540 κιλά |
| Ηλεκτρική τροφοδοσία | AC220V (50Hz, μονοφάση), 2,8kW |
| Προμήθεια αέρα | 0.5MPa ~ 0.7MPa |
| Παραγωγή κενού | Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης | 6 κεφάλια |
| Ταχύτητα τοποθέτησης | 18400CPH (βέλτιστη) IPC9850: 13400CPH |
| Αύξηση της ακρίβειας | (XY) ± 0,05 mm CPK≥1.0 |
| Υψόμετρος στοιχείου | 12 χιλιοστά |
| Τύπος συστατικού | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/κατασκευή/διόδιο/τριόδιο/LED/IC κλπ.) |
| Δάχος PCB | 00,6 mm έως 3,5 mm |
| Μέγεθος PCB | 400 mm ((L) × 350 mm ((W) |
| Μεταφορά PCB | Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, υποστήριξη PCB |
| Αλλαγή ακροβωτίου | Αυτόματη αλλαγή ακροβωτίου (19-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου | Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης | Άξονας X&Y που τροφοδοτείται από κινητήρες servo (άξονας Y από διπλό κινητήρα) · υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς | Γη Στροφή μπάλα + γραμμική καθοδήγηση (άξονας Y με διπλές βίδες) |
| Σύστημα τροφοδοσίας | 50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα (κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης | κάμερα στιγμιότυπου × 6 (δεκτό μέγεθος εξαρτήματος: 16mm × 16mm) · κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 36mm × 36mm) · Η κάμερα σήμανσης × 2 |
CHM-751 Ενημέρωση:
Εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου υπηρεσία
Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη που έχει αναπτύξει ένα τέτοιο σύστημα.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παροχή εξυπηρέτησης μετά την πώληση.Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
