Charmhigh CHM-650 Advanced SMT Pick and Place Machine 4 Heads 50 Feeders
CHM-650 Κύρια χαρακτηριστικά:
1. Αριθμός μοντέλου: CHM-650
2. Μάρκα: Charmhigh
3. Κύρια διαμόρφωση: Τύπος επιτραπέζιου υπολογιστή + αυτόματη παράδοση PCB + 4 κεφαλές 50 τροφοδότες + σερβοκινητήρας Panasonic + αυτόματος εναλλάκτης ακροφυσίων + βίδα μπάλας + γραμμική ράγα οδηγού + 7 κάμερες + ενημερωμένο έξυπνο λογισμικό
4. Τροφοδότης: 2 επιλογές: Ηλεκτρικός τροφοδότης Yamaha / πνευματικός τροφοδότης (οι τροφοδότες αγοράζονται ξεχωριστά)
5. Μέγιστη περιοχή PCB: 400*350mm ; Μέγιστο ύψος εξαρτήματος: 12mm
6. Συνοδεύεται από υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7. Εξάρτημα: 0201, 0402-5050, SOP, QFN, TQFP, BGA... κ.λπ.
8. Διαστάσεις: 1280(L)*1190(W)*1050(H)mm, AC220V (50/60Hz)
9. Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
10. Παράδοση: με τρένο/ αεροπορικώς / δια θαλάσσης / παραλαβή απευθείας από το εργοστάσιό μας / αποστολή στην αποθήκη της Κίνας
11. Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12. Συσκευασία: κουτί από κόντρα πλακέ
Βίντεο λειτουργίας YouTube:
CHM-650 τοποθέτηση 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 mix τοποθέτηση:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Βίντεο λειτουργίας CHM-650 από Βούλγαρο πελάτη:
https://www.youtube.com/watch?v=50mu2rlPrrc
Πραγματική λήψη του ρομπότ CHM-650 4 κεφαλών pick and place στο εργοστάσιο:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Προδιαγραφές CHM-650 |
| Διαστάσεις |

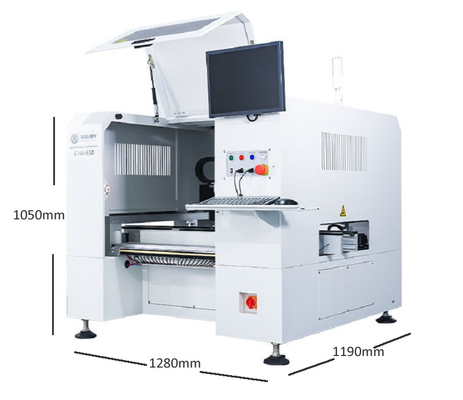

1280mm(L)x1190mm(W)x1050mm(H) |
| Βάρος |
310kg |
| Παροχή ρεύματοςAC220V (50Hz, 1 φάση), 2.1kW |
Παροχή αέρα |
| 0.5MPa ~ 0.7MPa |
Παραγωγή κενού |
| Γεννήτρια κενού |
Κεφαλή τοποθέτησης |
| 4 Κεφαλές |
Ταχύτητα τοποθέτησης |
| 9000cph(βέλτιστη) |
Ακρίβεια τοποθέτησης |
| (XY) ±0.05mm; |
CPK≥1.0Ακρίβεια ελέγχου |
| 5μm |
Ύψος εξαρτήματος |
| 12mm |
Τύπος εξαρτήματος |
| 0201 |
/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, κ.λπ.(αντιστάτης/πυκνωτής/δίοδος/τράνζιστορ/LED/IC, κ.λπ.)
Πάχος PCB
|
| 0.6mm~3.5mm |
Μέγεθος PCB |
| 400mm(L)x350mm(W) |
Μεταφορά PCB |
| Αυτόματη μεταφορά ράγας 3 τμημάτων |
Αλλαγή ακροφυσίου |
| Αυτόματη αλλαγή ακροφυσίου (θήκη ακροφυσίων 19 οπών) |
Σύστημα ελέγχου |
| Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows) |
εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα κίνησης
|
| Άξονας X&Y που οδηγείται από σερβοκινητήρες; υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση καμπύλης S |
Σύστημα μετάδοσης |
| Βίδα μπάλας + γραμμικός οδηγός |
Σύστημα τροφοδοσίας |
| 50 Yamaha 8mm τυπικές πνευματικές/ηλεκτρικές υποδοχές τροφοδοσίας |
(επίσης κατάλληλο για δίσκο IC και τροφοδότη ράβδου)
Σύστημα όρασης
|
| Κάμερα στιγμιότυπουx4 (εφαρμόσιμο μέγεθος εξαρτήματος: |
16mmx16mm);Κάμερα Markx2
36mmx36mm);Κάμερα Markx2
Χαρακτηριστικό o
|
f CHM-650 SMT Mounting MachineΗ λειτουργία είναι απλή και εύκολη στην κατανόηση με τη διεπαφή λειτουργίας στα Κινέζικα.
- Εξοπλισμένο με σύστημα τοποθέτησης CCD, αυτόματη αντιστάθμιση τοποθέτησης όρασης, διόρθωση της απόκλισης προόδου της πλακέτας.
- Η εξαιρετικά μεγάλη τροχιά μεταφοράς είναι κατάλληλη για πλακέτες PCB διαφόρων μεγεθών.
- Η βαλβίδα έγχυσης υψηλής ταχύτητας χωρίς επαφή πραγματοποιεί τη συνεχή κίνηση της κεφαλής διανομής και την υψηλή απόδοση.
- Η χρήση βαλβίδων έγχυσης προσφέρει υψηλή αξιοπιστία και συνέπεια διανομής, καθώς και υψηλή παραγωγικότητα και χρήση υλικών
- Παρακολούθηση σε πραγματικό χρόνο της ποσότητας κόλλας, αυτόματη προτροπή για χαμηλή ποσότητα κόλλας
- Διαμορφώστε ένα σύστημα βιομηχανικού ελέγχου με SSD υψηλής ταχύτητας μεγάλης χωρητικότητας, πρόσβαση υψηλής ταχύτητας για να διασφαλίσετε την ταχύτητα απόκρισης του συστήματος

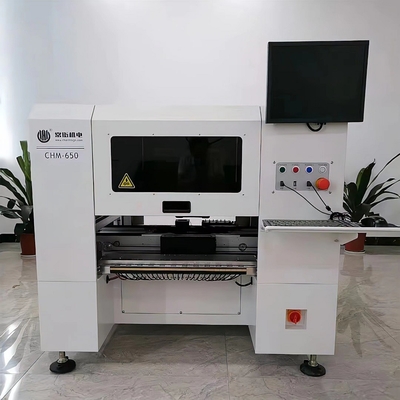

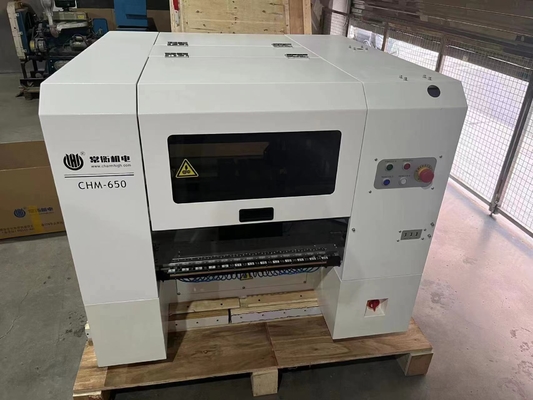

- 100% Πραγματικές φωτογραφίες:
Κάθε πλευρά 25 τροφοδότες, συνολικά 50 τροφοδότες ταινίας υποστηρίζονται: (Yamaha electric feeder + pneumatic both suitable)
8/12/16/24/32/44mm feeder, stick feeder, IC tray supported, these parts need to be purcahsed separately.

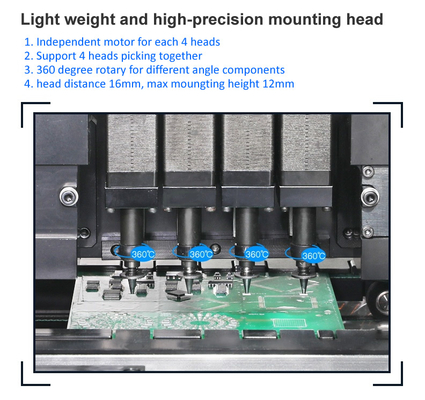

4 κεφαλές με ακροφύσια Samsung:
Παρακαλώ σημειώστε:
Το μηχάνημα pick and place είναι ένα πλήρες σετ με όλα τα αξεσουάρ που περιλαμβάνονται στη συσκευασία.
Πρέπει να αγοράσετε τροφοδότες ξεχωριστά και πρέπει να προετοιμάσετε έναν συμπιεστή με σωλήνα εξωτερικής διαμέτρου 10 mm (παροχή αέρα για τροφοδότες, ANC, PCB stopper...)
Εισαγωγή του σωλήνα στο πίσω μέρος του μηχανήματος.
Αγοράστε αυτό το μηχάνημα με σιγουριά. Απολαύστε το μηχάνημά σας pick and place!
Service & Warranty:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου service.
Παρέχουμε πάντα ανταλλακτικά μηχανημάτων, αξιόπιστη άμεση προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.
Παρέχετε one to one after-sale service. Each machine 100% tested well before shipping out.
