Μηχανή Pick and Place SMT 6 Κεφαλών Charmhigh TC06 Ολοκληρωμένη πλατφόρμα από χυτοσίδηρο
Συμπαγής & Υψηλής Ακρίβειας SMT Solution, Ιδανική για 01005 & Εξαρτήματα Fine-Pitch
Η Καλύτερη Μηχανή Pick and Place για Αρχάριους – Αξιολόγηση Charmhigh TC06

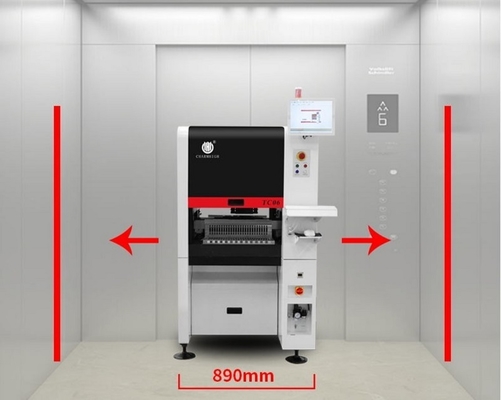

Η μηχανή pick & place SMT Charmhigh TC06 προσφέρει αξιόπιστη συναρμολόγηση PCB με ακριβή τοποθέτηση, εύκολη λειτουργία και προσιτή τιμή για τους κατασκευαστές ηλεκτρονικών. Διαχειρίζεται τη συναρμολόγηση σύνθετων PCB με ακρίβεια, ιδανική για μικρά και μεσαία εργοστάσια ηλεκτρονικών. Το πλάτος των 890mm, κατάλληλο για τους περισσότερους ανελκυστήρες.
Διαθέτει ενσωματωμένη πλατφόρμα από χυτοσίδηρο, λειτουργώντας πολύ σταθερά. Έτσι, το ελάχιστο εξάρτημα υποστηρίζει 010015 με τέλειο αποτέλεσμα τοποθέτησης. Η ιδανική ταχύτητα είναι 27800 CPH.
Το Charmhigh TC06 είναι ιδανικό για αρχάριους και επαγγελματίες που χρειάζονται μια αξιόπιστη μηχανή pick & place για τη συναρμολόγηση PCB με λεπτά εξαρτήματα και υψηλή απόδοση.
Κύρια χαρακτηριστικά TC06:
1. Αριθμός μοντέλου: TC06
2. Μάρκα: Charmhigh
3. Κύρια διαμόρφωση: Πλήρως αυτόματη εν σειρά + αυτόματη παράδοση PCB + 6 Κεφαλές 50 τροφοδότες + (xy)+30μm, CPK>1.0 + Άξονας X&Y που οδηγείται από σερβοκινητήρα Panasonic + αυτόματος εναλλάκτης ακροφυσίων + 9 κάμερες + Βίδες γείωσης & Γραμμικοί οδηγοί + Θερμική αντιστάθμιση + Βέλτιστη ταχύτητα: 27800CPH
4. Τροφοδότης: Τροφοδότης Fuji Electric (αγοράζεται ξεχωριστά)
5. Περιοχή PCB: 350mm(L) * 300mm(W)
6. Συνοδεύεται από υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7. Εξάρτημα: 01005/ 0201/ 0402 / 0603-5050/ δίοδος/ τρανζίστορ/ SOP/ QFP/ QFN/ BGA/ LED... έως 36*36mm IC
8. Διαστάσεις: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, μονοφασικό); Καθαρό βάρος: 900kg
9. Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
10. Παράδοση: δια θαλάσσης / παραλαβή από το εργοστάσιό μας απευθείας / αποστολή στην αποθήκη της Κίνας
11. Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12. Συσκευασία: κουτί από κόντρα πλακέ
Παράμετροι Charmhigh TC06:
| Διαστάσεις |
890mm(L)x1450mm(W)x1500mm(H)
|
| Βάρος |
900kg |
| Τροφοδοσία |
AC220V (50Hz, μονοφασικό), 3kW |
| Παροχή αέρα |
0.5MPa ~0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλών τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800cph (βέλτιστη) |
| Ακρίβεια τοποθέτησης |
(xy)+30μm, CPK≥1.0 |
| Ύψος εξαρτήματος |
≤12mm |
|
Τύπος εξαρτήματος &
Εύρος εξαρτημάτων
|
-Αντίσταση, πυκνωτής εξαίρεση, κυλινδρική δίοδος, αλουμίνιο
πυκνωτής, SOT, SOP, QFP, QFN, BGA, κ.λπ.
-Μέγεθος σε ίντσες 01005 έως 36*36mm, και τοποθέτηση μεγαλύτερων εξαρτημάτων
|
| Πάχος PCB |
0.6mm~3.5mm |
| Μέγεθος PCB |
350mm(L)x300mm(W) |
| Μεταφορά PCB |
Αυτόματη μεταφορά 3 τμημάτων, συσκευή στήριξης PCB |
| Αλλαγή ακροφυσίου |
Αυτόματη αλλαγή ακροφυσίου (βιβλιοθήκη ακροφυσίων 19 οπών) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα κίνησης |
Άξονας X&Y που οδηγείται από Σερβοκινητήρες Panasonic
|
| Σύστημα μετάδοσης |
Βίδες γείωσης + Γραμμικοί οδηγοί |
| Σύστημα τροφοδοσίας |
50 στοίβες τροφοδοτών NXT 8mm standard
(επίσης κατάλληλο για δίσκο IC και τροφοδότη ράβδου) |
| Σύστημα όρασης |
Κάμερα πτήσης x 6 (εφαρμόσιμο μέγεθος εξαρτήματος: 16mmx16mm);
Κάμερα IC x 1 (εφαρμόσιμο μέγεθος εξαρτήματος: 36mmx36mm);
Κάμερα σήμανσης x 2 |
Κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Βίντεο λειτουργίας TC06, τοποθέτηση 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

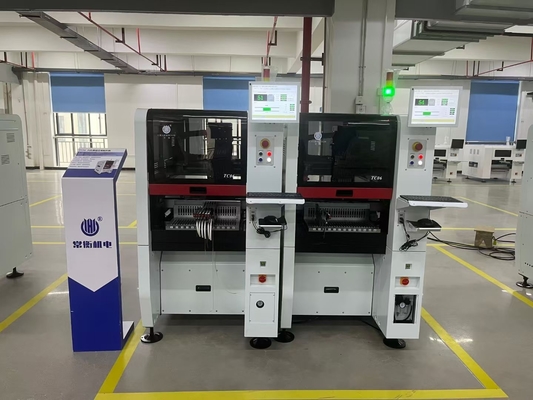

TC06+Yamaha YS12 που συνεργάζονται: https://www.youtube.com/watch?v=x7ChkUV0HG4
Κάθε πλευρά 25 τροφοδότες, συνολικά 50 τροφοδότες ταινίας υποστηρίζονται: (Ηλεκτρικός τροφοδότης NXT)
Τροφοδότης 8/12/16/24/32/44/56mm, τροφοδότης δόνησης, δίσκος IC υποστηρίζεται, αγοράστε ξεχωριστά.
Αυτόματη αλλαγή ακροφυσίου: (βιβλιοθήκη 19 οπών)

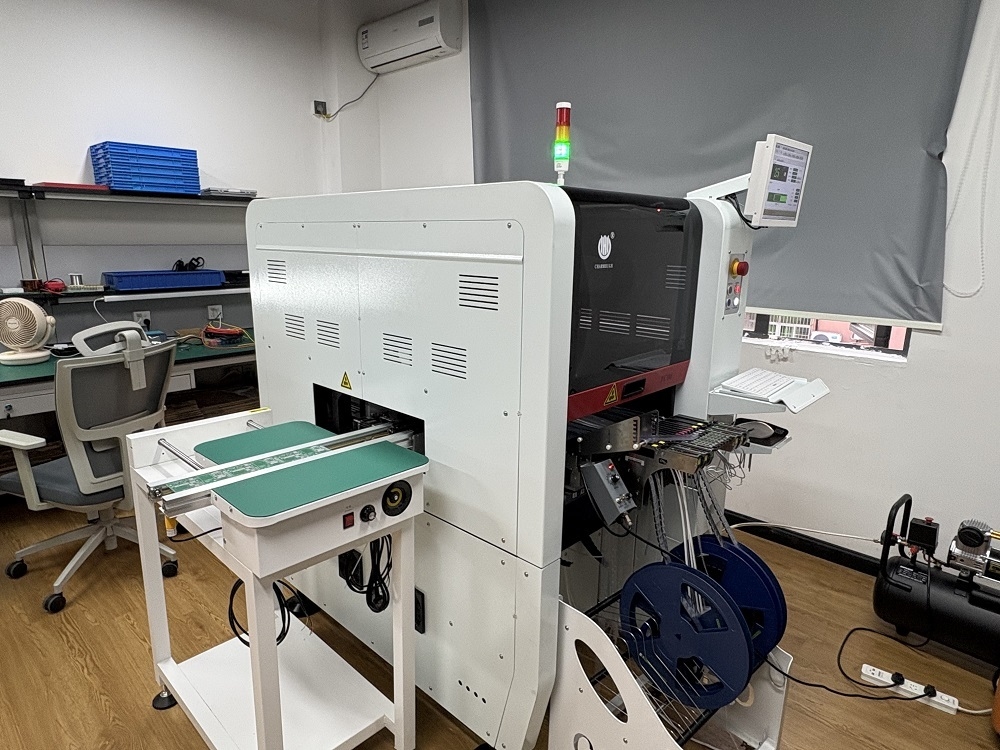

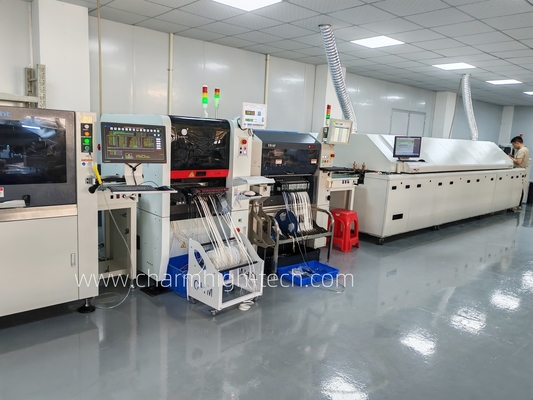

Σχόλια πελατών, καλό για startup business:
Λίστα ανταλλακτικών:
| Είδος |
Ποσότητα |
Είδος |
Ποσότητα |
| Μηχανή Pick and place TC06 |
1 |
Λιπαντικό λάδι |
1 |
| Ακροφύσια |
8 |
Φίλτρο |
4 |
| Εργαλειοθήκη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Κάρτα εγγύησης |
1 |
Mouse Pad |
2 |
| Εγχειρίδιο χρήσης |
1 |
Καλώδιο τροφοδοσίας |
2 |
| Έκθεση δοκιμής |
1 |
Πληκτρολόγιο |
1 |
| Βούρτσα |
1 |
Mouse Pad |
1 |
| Τσιμπιδάκι |
1 |
LCD |
1 |
Παρακαλώ σημειώστε:
Η μηχανή pick and place είναι ένα πλήρες σετ με όλα τα αξεσουάρ που περιλαμβάνονται στη συσκευασία, πρέπει να αγοράσετε τροφοδότες ξεχωριστά και πρέπει να προετοιμάσετε έναν συμπιεστή με σωλήνα εξωτερικής διαμέτρου 10mm (παροχή αέρα για τροφοδότες, κεφαλή κενού, στοπ PCB...), τοποθετώντας τον σωλήνα στο πίσω μέρος της μηχανής.
Αγοράστε αυτή τη μηχανή με σιγουριά. Απολαύστε τη μηχανή pick and place σας!
Γιατί να επιλέξετε το Charmhigh;
1. Επαγγελματικός σχεδιασμός και εξοικονόμηση χώρου.
2. Φιλική προς τον χρήστη λειτουργία, δεν χρειάζεται επαγγελματίας μηχανικός SMT, συσκευή αρχικού επιπέδου
3. Ένα μηχάνημα - Ολοκληρωμένη λειτουργία, δεν χρειάζεται επιπλέον αντλία ή υπολογιστής ή οποιαδήποτε υποστηρικτική εγκατάσταση.
4. Οικονομικά αποδοτικό, μειώστε τα έξοδα για να έχετε μια επαγγελματική πλήρως αυτόματη γραμμή παραγωγής SMT.
5. Είναι πολύ βολικό να αλλάξετε την αντικατάσταση της μηχανής, εύκολο να διορθωθεί από μόνοι σας.
6. Διεθνής express με υπηρεσία από πόρτα σε πόρτα, παράδοση 6-8 εργάσιμων ημερών.
7. Ειδικά για την έρευνα και ανάπτυξη εργαστηρίων, για την προστασία του δικού σας σχεδιασμού και της πατέντας.
8. Ένα μηχάνημα ισοδυναμεί με 5 υπαλλήλους συγκόλλησης, πολύ υψηλότερη απόδοση από τη χειρωνακτική εργασία, εύκολη διαχείριση και εξοικονόμηση κόστους. Καλό για παραγωγή μικρών παρτίδων.
9. Η Charmhigh είναι προμήθεια εργοστασίου, όλα τα εξαρτήματα της μηχανής μας ερευνώνται και κατασκευάζονται από εμάς. Τα ανταλλακτικά μετά την εξυπηρέτηση δεν σταματούν ποτέ.
10. Η Charmhigh είναι επαγγελματίας κατασκευαστής μηχανών SMT Pick and Place από τότε, η πρώτη p&p κυκλοφόρησε το 2011. Όλο το λογισμικό ερευνήθηκε από εμάς, παρείχε καλή εξυπηρέτηση μετά την πώληση.
Εξυπηρέτηση & Εγγύηση:
Η πλήρης μηχανή έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου σέρβις.
Παρέχουμε πάντα ανταλλακτικά μηχανών, απευθείας προμήθεια από το εργοστάσιο με εγγύηση.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και τεχνική συμβουλευτική.
Παρέχουμε ατομική εξυπηρέτηση μετά την πώληση.Κάθε μηχανή 100% δοκιμασμένη καλά πριν από την αποστολή.
