Τέλεια & Οικονομικό4 κεφάλια 50 τροφοδοσίεςΜηχανή τοποθέτησης συστατικών PCB 220V
CHM-650 SMT Pick and Place Machine, καλή για την ακριβή παραγωγή μικρών παρτίδων SMT
με αυτόματη αλλαγή ακροφύλλου, δεν χρειάζεται χειροκίνητη αλλαγή ακροφύσκου, λειτουργεί μεγενικές τροφοδοσίες Yamaha
Εργασιακό βίντεο στο YouTube:
Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
https://youtu.be/PdjjR7lc56Q
Εγκατάσταση μείγματος CHM-650:
"Ποιο είναι το πρόβλημα;"
Βίντεο λειτουργίας CHM-650 από Βούλγαρο πελάτη:
"Είναι η πρώτη φορά που βλέπω μια ταινία που έχει σχέση με την Ελλάδα".

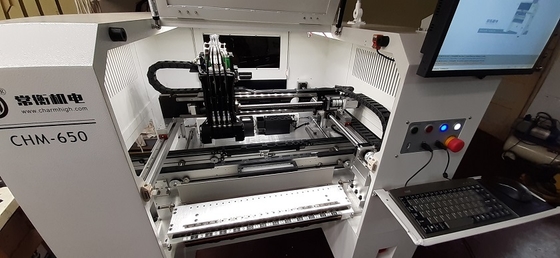

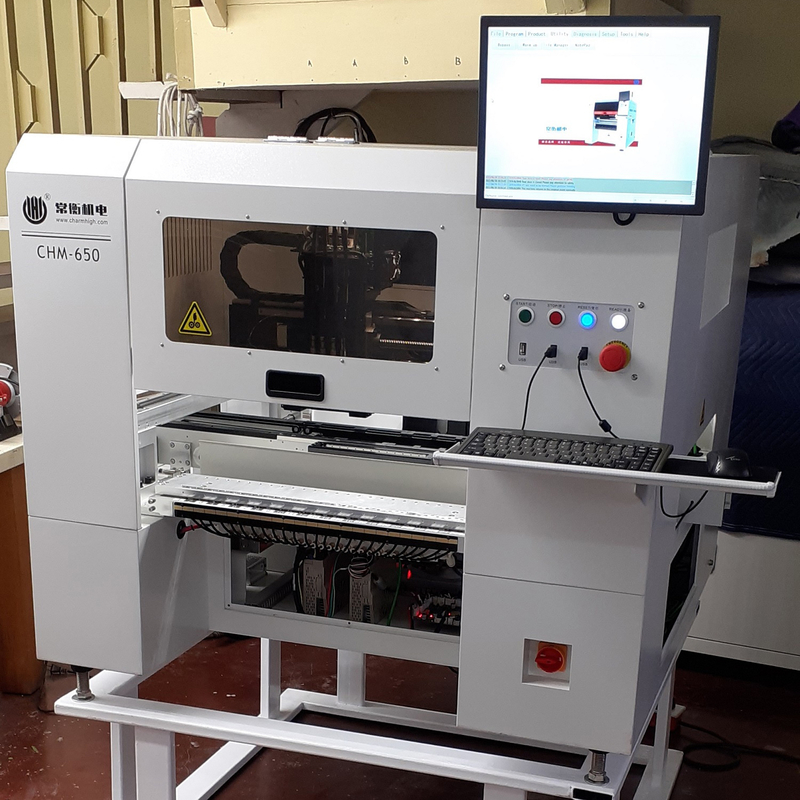

Αληθινή φωτογραφία του CHM-650 4 κεφαλές pick and place ρομπότ στο εργοστάσιο:
"Ποιο είναι το πρόβλημα;"
| Προδιαγραφές CHM-650 |
| Μέγεθος |
1280mm(L) x1190mm(W) x1050mm(H) |
| Βάρος |
310 κιλά |
| ΔύναμηΠρομήθεια |
AC220V (50Hz, 1 φάση), 2,1 kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Γεννήτρια κενού |
| Κεφαλή τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
9000cph (βέλτιστο) |
| Αύξηση της ακρίβειας |
(XY) ±0,05 mm·CPK≥1.0 |
| Ακριβότητα ελέγχου |
5 μm |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.)
|
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
400 mm ((L) x 350 mm ((W) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με τριαμερή σιδηροτροχιά |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροφύλλου(19-τρύπες βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι
|
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση με καμπύλη S |
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |

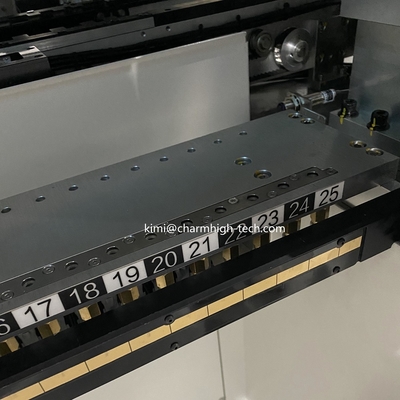

| Σύστημα τροφοδοσίας |
50 τρύπες για την τροφοδοσία με ηλεκτρικό/πνευματικό κινητήρα Yamaha 8mm
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους)
|
| Σύστημα όρασης |
Εικόνα στιγμιότυπου κάμεραx4 (δεκτό μέγεθος κατασκευαστικού στοιχείου:16 χιλιοστά x 16 χιλιοστά),
IC camerax1 (δεκτό μέγεθος στοιχείου:36 χιλιοστά x 36 χιλιοστά),
Σημείωση camerax2
|
CHM-650 μικρού μεγέθους και υψηλής ακρίβειας μηχανή SMT, υποστήριξη μαζικής παραγωγής 0201:
Σημείωση:
1. Αυτοκίνητη αλλαγή ακροβώτιο, δεν χρειάζεται να αλλάξει ακροβώτιο χειροκίνητα, πολύ βολικό!
2. Στήριος σύστημα κάμερας όρασης, επικαιροποιημένες κάμερες με υψηλότερη ακρίβεια, IC placecd πιο ακριβής, και το μίν συστατικό 0201.
3Υψηλή διαμόρφωση με έξυπνο λογισμικό, μεγαλύτερη διάρκεια ζωής, Charmhigh παρέχει ισχυρότερο μηχανικό μέρος.
Εργασία με παγκόσμιο πρότυπο Yamaha Feeders ((αγοράζεται ξεχωριστά):
Επιλογή:
1Ηλεκτρικός τροφοδότης 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm πνευματική τροφοδοσία
3. Τροφοδοτήρα δονήσεων
Πληροφορίες πελατών:
Σύσταση μικρής και υψηλής ακρίβειας και οικονομικής παραγωγής SMT:
Τσαρμχάι, κορυφαία μάρκα Chiense.
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τους τροφοδοτητές, αυτόματη αλλαγή ακροβώτιο, κενό κεφαλή, πώμα PCB..)
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
