4 κεφαλές 50 τροφοδοσίες Πίνακας πάνω από το τραπέζι CHM-650 SMT Pick and Place Machine
Για υψηλής ακρίβειας μικρές παρτίδες παραγωγής, 0201 μαζική παραγωγή τέλεια
Αυτόματη αλλαγή ακροφύλλου, εργασία με καθολικούς τροφοδοτητές Yamaha
Πρότυπο: CHM-650
*4 Εγκατάσταση Κεφαλές με αυτόματη αλλαγή ακροβωτίου
* Υποστήριξη 50pcs Yamaha πνευματικές & ηλεκτρικές τροφοδοσίες
*Υψηλότερη διαμόρφωση με υψηλή ακρίβεια, 0201 υποστηρίζεται
*Είναι διαθέσιμο με υπολογιστή (οθόνη, πληκτρολόγιο, ποντίκι USB)
*Ενίσχυρη μηχανική, 3 τμήματα PCB αυτοματοποιημένη παράδοση, χώρος εξοικονόμηση
Εργασιακό βίντεο στο YouTube:
Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας
https://youtu.be/PdjjR7lc56Q
Εγκατάσταση μείγματος CHM-650:
"Ποιο είναι το πρόβλημα;"
Βίντεο λειτουργίας CHM-650 από Βούλγαρο πελάτη:
"Είναι η πρώτη φορά που βλέπω μια ταινία που έχει σχέση με την Ελλάδα".

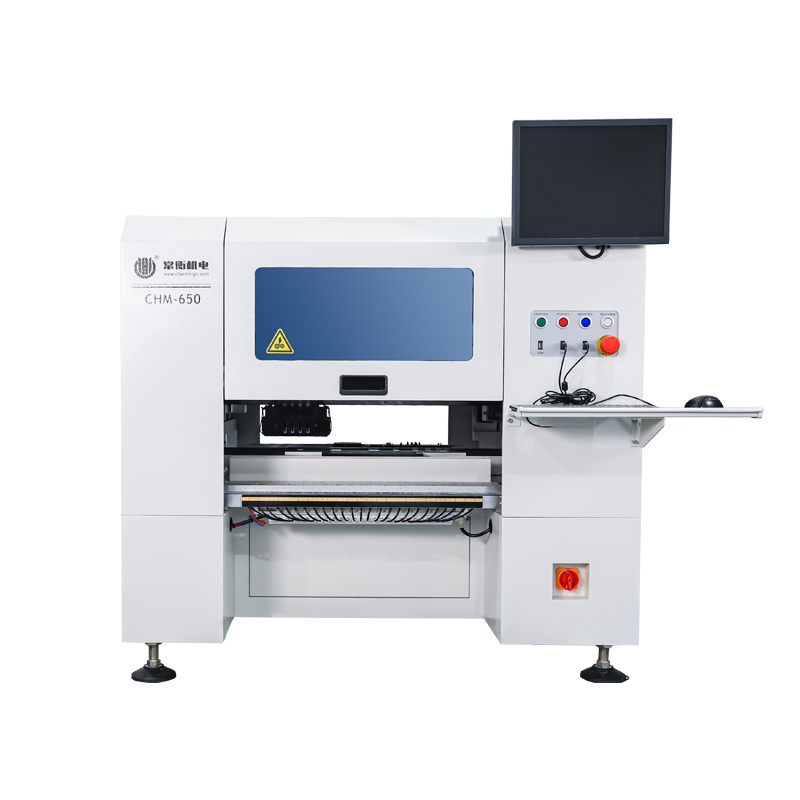

Αληθινή φωτογραφία του CHM-650 4 κεφαλές pick and place ρομπότ στο εργοστάσιο:
"Ποιο είναι το πρόβλημα;"
| Προδιαγραφές CHM-650 |
| Μέγεθος |
1280mm(L) x1190mm(W) x1050mm(H) |
| Βάρος |
310 κιλά |
| ΔύναμηΠρομήθεια |
AC220V (50Hz, 1 φάση), 2,1 kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Γεννήτρια κενού |
| Κεφαλή τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
9000cph (βέλτιστο) |
| Αύξηση της ακρίβειας |
(XY) ±0,05 mm·CPK≥1.0 |
| Ακριβότητα ελέγχου |
5 μm |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.)
|
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
400 mm ((L) x 350 mm ((W) |

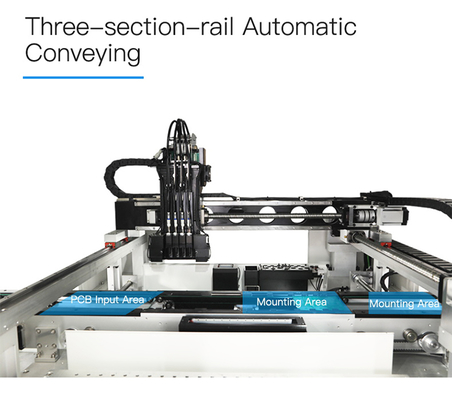

| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με τριαμερή σιδηροτροχιά |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροφύλλου(19-τρύπες βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι
|
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση με καμπύλη S |
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 τρύπες για την τροφοδοσία με ηλεκτρικό/πνευματικό κινητήρα Yamaha 8mm
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους)
|
| Σύστημα όρασης |
Εικόνα στιγμιότυπου κάμεραx4 (δεκτό μέγεθος κατασκευαστικού στοιχείου:16 χιλιοστά x 16 χιλιοστά),
IC camerax1 (δεκτό μέγεθος στοιχείου:36 χιλιοστά x 36 χιλιοστά),

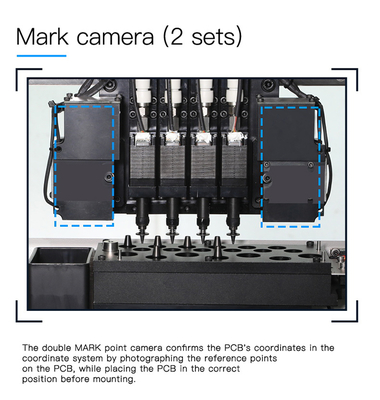

Σημείωση camerax2
|
Εύκολο προγραμματισμό αρχείων:
Σημείωση:
1. Αυτοκίνητη αλλαγή ακροβώτιο, δεν χρειάζεται να αλλάξει ακροβώτιο χειροκίνητα, πολύ βολικό!
2. Σύστημα κάμερας ισχυρής όρασης, υψηλότερης ακρίβειας, IC placecd πιο ακριβής, και ελάχιστο στοιχείο 0201:
3Υψηλή διαμόρφωση, μακρά διάρκεια ζωής, Charmhigh παρέχουν ισχυρή μηχανική.
Εργασία με καθολικούς τυπικούς τροφοδότες Yamaha:
Επιλογή:
1Ηλεκτρικός τροφοδότης 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm πνευματική τροφοδοσία
3. Τροφοδοτήρα δονήσεων
Charmhigh SMT, εργοστασιακή προμήθεια, άμεση παράδοση:
100% υψηλή ανατροφοδότηση από τους πελάτες:
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τα τροφοδοτικά, κενό κεφαλής, ANC, πώμα PCB...).
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
