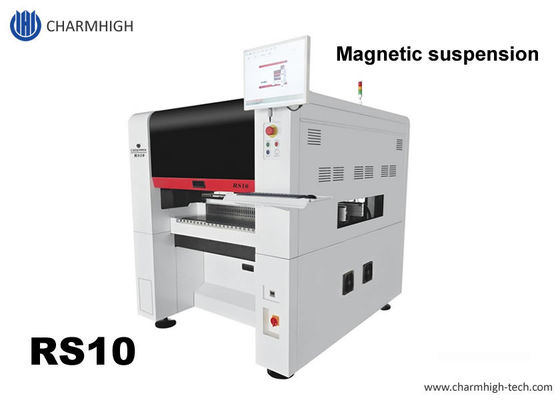

Charmhigh RS10 προηγμένη μαγνητική ανάρτηση pick and place μηχανήΔιπλή γραμμική κίνηση κινητήρα
Για υψηλής ταχύτητας υψηλής ακρίβειας μεγάλη γραμμή παραγωγής SMT, γραμμή συναρμολόγησης PCB, κατασκευή PCBAΥποστήριξη 01005
Εισαγωγή
RS10 Δέκα κεφαλές υψηλής ακρίβειας, υψηλής ταχύτητας μαγνητική ανάρτηση SMT μηχανή επιλογής και τοποθέτησης
1Βέλτιστη ταχύτητα:45000CPH(υπό τις καλύτερες συνθήκες της εταιρείας μας)
2. Ακρίβεια τοποθέτησης: ((xy) + 0,035mmCPK>1.0Μικρότερο στοιχείο 01005
3. Συστατικά Περιοχή τοποθέτησης: Μέγεθος εκατοστών01005- 36 mmX36 mm και μεγαλύτερα εξαρτήματα
4Προαιρετικά: σάρωση με μπλε φως, τοποθέτηση φακού, παραγωγή τοποθέτησης PCB μήκους 1,2m
Παρακαλούμε ακολουθήστε μας στο κανάλι μας στο YouTube:
Πραγματικό βίντεο εργασίας στο YouTube:"Είναι η πρώτη φορά που το βλέπω".

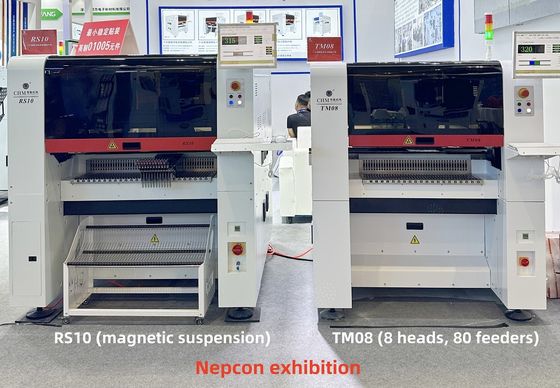

Έκθεση της Νεπκόν: "Ποιο είναι το πρόβλημα;
Εργαστήριο Charmhigh πραγματική παραγωγή: "Ποιο είναι το πρόβλημα;"
Σημείωση:
1.Ο άξονας Y Διπλή γραμμική κίνηση κινητήρα
2Υποστήριξη ανίχνευσης CPK
3.Μεγάλο μέγεθος Ταυτοποίηση συστατικού
4.ANC (Αυτοματοποιημένη αλλαγή ακροβωτίου)
5Σύστημα όρασης HD IC
6.Δομή σκελετού με πλατφόρμα άλεσης βιομηχανικής ποιότητας, εσωτερική χύτευση στον άξονα Y
7. Ενσωματωμένη αντλία κενού + δομή βαλβίδας ηλεκτροσόκ
8Αυτόματο σύστημα διόρθωσης θερμικής αντιστάθμισης
9Συσκευή υποστήριξης PCB
10- Κάμερα διπλής σηματοδότησης, καλή για μεγαλύτερο PCB.
Για περισσότερα χαρακτηριστικά του μηχανήματος, παρακαλούμε συμβουλευτείτε τον διευθυντή πωλήσεων...

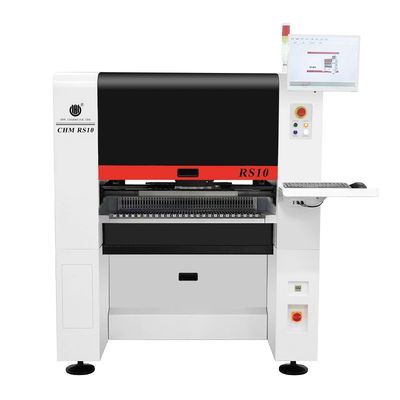

Τσάρμχαϊ RS10:
| Μέγεθος |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Βάρος |
1930 κιλά |
| Ηλεκτρική τροφοδοσία |
AC380V (50Hz, τριών φάσεων), 4,5kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
10 κεφάλια |
| Ταχύτητα τοποθέτησης |
45000 ίππους την ώρα (βέλτιστο) · |
| Αύξηση της ακρίβειας |
(XY) ± 0,035 mm CPK≥1.0 |
| Υψόμετρος στοιχείου |
≤ 12 mm |
| Τύπος συστατικού |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Περιοχή συστατικών |
Μέγεθος ίντσας 0201 έως 36mm * 36mm, και μεγαλύτερα εξαρτήματα τοποθέτησης. |
| Μοντέλο |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
600 mm ((L) × 400 mm ((W) (πρότυπο) ·
1200 mm ((L) × 400 mm ((W) (προαιρετικό) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, υποστήριξη PCB |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροφύλλου(31-τρύπα βιβλιοθήκη ακροφύλλου) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Ο άξονας Χ οδηγείται απόκινητήρα εφοδιασμού,Άξονας Y που τροφοδοτείται από διπλό γραμμικό κινητήρα |
| Σύστημα μεταφοράς |
Άξονας X & Y υιοθετώντας THK γήπεδο βίδα μπάλα και THK αθόρυβο γραμμικό οδηγό(άξονας Y με διπλές βίδες) |
| Σύστημα τροφοδοσίας |
100 NXTΤυπικές στοίβες τροφοδοσίας 8 mm
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Φωτογραφία πτήσης × 10 (δεκτό μέγεθος εξαρτήματος: 16 mm × 16 mm) ·
κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 36mm × 36mm) ·
Έχει τη λειτουργία της ράψεως εικόνας
Η κάμερα σήμανσης × 2 |

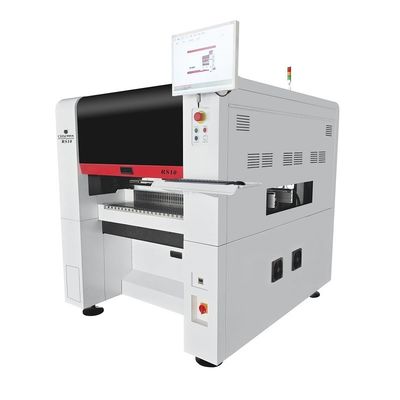

Τσάρμχαϊ RS10:

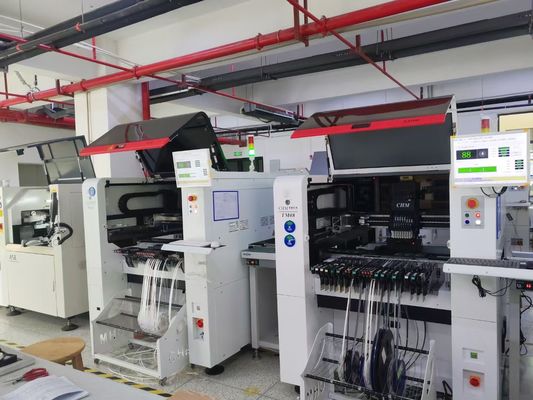

RS10 πραγματική παραγωγή καθημερινά στο εργοστάσιό μας ((100 slots τροφοδότησης (Εργασία με Fuji NXT ηλεκτρικό τροφοδότησης):
Δείγματα:
Charmhigh εργοστασιακή απευθείας προμήθεια: (πλούσιο απόθεμα, εξαιρετική υπηρεσία μετά την πώληση)
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
