Γλυκό αλλά ισχυρό, χυτοσίδηρο, πολύ ισχυρή δομή ακτίνων Χ.

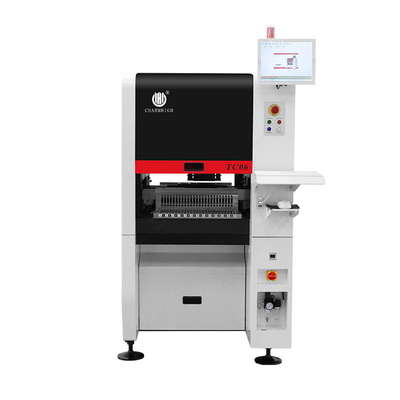

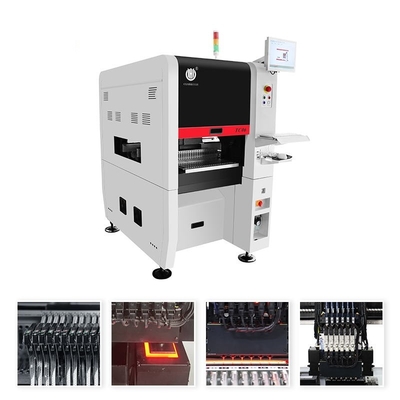

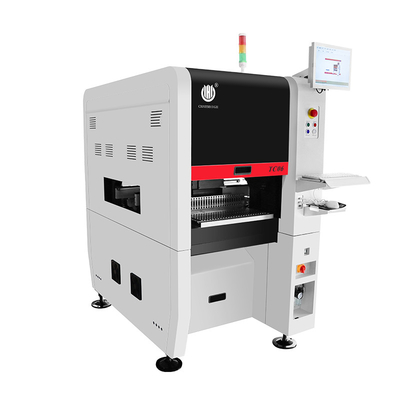

Στενό σχέδιοΥψηλής ακρίβειας μηχανή επιλογής και τοποθέτησης SMT TC066 Κύρια 50 τροφοδοσίες, Υποστήριξη 01005 CPK>1.0
89 εκατοστά πλάτος, κατάλληλο για τις περισσότερες πόρτες γραφείων και ασανσέρ!
Μηχανή κατασκευής PCB, πλήρως αυτόματη γραμμή συναρμολόγησης PCB, κορυφαία μάρκα της Chiense Charmhigh
1Αριθμός μοντέλου: TC06
2- Τσάρμχαϊ.
3Κύρια διαμόρφωση:Πλήρως αυτόματη ενδογραμμική + αυτόματη παράδοση PCB + 6 κεφαλές 50 τροφοδοσίες + (xy) ± 0,04mm CPK>1.0 + άξονας X & Y που κινούνται από τον ελεγκτικό κινητήρα της Panasonic + αυτόματη αλλαγή ακροφύλλου + 9 κάμερες + γείωση βίδα & γραμμικές οδηγίες +Θερμική αντιστάθμιση + βέλτιστη ταχύτητα: 27800CPH
4. Τροφοδότης: Τροφοδότης Fuji Electric (απόσπαστη αγορά)
5. Περιοχή PCB:350 mm ((L) * 300 mm ((W)
6. Έρχεται με υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7Συστατικό: 01005/ 0201/ 0402 / 0603-5050/ διόδη/ τριόδη/ SOP/ QFP/ QFN/ BGA/ LED... έως μέγιστο IC 36*36mm
8Διάσταση: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, μονοφασική); Καθαρό βάρος: 910kg
9. Χρόνος εκτέλεσης: 5-7 εργάσιμες ημέρες
10Παράδοση: θαλάσσια / παραλαβή από το εργοστάσιο μας απευθείας / αποστολή στην αποθήκη της Κίνας
11Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12Συσκευασία: πλακέτο
Το κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Παράμετροι TC06 Charmhigh:
| Μέγεθος |
890mm(L) x1450mm(W) x1500mm(H)
|
| Βάρος |
900 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονοφάση), 3kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800hp (βέλτιστο) |
| Αύξηση της ακρίβειας |
±0,04mm CPK≥1.0 |
| Υψόμετρος στοιχείου |
≤ 12 mm |
| Τύπος συστατικού |
Εξαίρεση του πυκνωτή αντίστασης, κυλινδρική δίοδος, αλουμίνιο
Κύρια σημεία της παρούσας παραγράφου |
| Μοντέλο |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 300 mm ((W) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, συσκευή υποστήριξης PCB |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροβωτίου (19-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που οδηγείται απόΜηχανοκίνητα κινητήρες
|
| Σύστημα μεταφοράς |
Στροφές γείωσης + γραμμικές οδηγίες |
| Σύστημα τροφοδοσίας |
50 NXT 8 mm τυποποιημένες στοίβες τροφοδοσίας
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Φωτοκάμερα πτήσης x 6 (δεκτό μέγεθος εξαρτήματος: 16mmx16mm) ·
κάμερα IC x 1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 36mmx36mm),
Η κάμερα σήμανσης x 2 |
Κατάλογος μερών:
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| TC06 Μηχανή διάλεξης και τοποθέτησης |
1 |
Λιπαντικό έλαιο |
1 |
| Σφουγγαρίσματα |
8 |
Φίλτρο |
4 |
| Κουτί εργαλείων |
1 |
Γρήγορος σύνδεσμος |
1 |
| Κάρτα εγγύησης |
1 |
Πλακέτο ποντικιού |
2 |
| Εγχειρίδιο χρήστη |
1 |
Καλώδιο τροφοδοσίας |
2 |
| Έκθεση δοκιμής |
1 |
Πλακέτο |
1 |
| Βούρτσα |
1 |
Πλακέτο ποντικιού |
1 |
| Τσιμπιδάκι |
1 |
LCD |
1 |

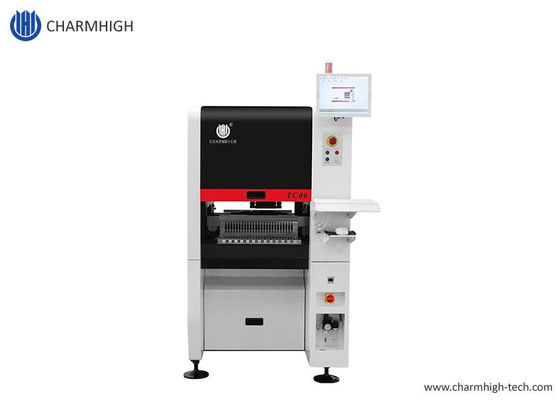

Charmhigh TC06, 6-κεφαλής 50-τροφοδότης:
Αυτή η μηχανή είναι συμπαγή και αξιολάτρευτη, αλλά απίστευτα ισχυρή.
Τα πλεονεκτήματα του TC06:
- Η υποστήριξη του CPK είναι ένα σημαντικό κλειδί για την επιλογή μιας μηχανής επιλογής και τοποθέτησης, καθιστώντας τη διαδικασία παραγωγής SMT πιο σταθερή.
-ANC: αυτόματη αλλαγή ακροβωτίων, οι ακροβωτίες μπορούν να κατανεμηθούν αυτόματα σύμφωνα με τα εξαρτήματα, καθιστώντας την παραγωγή SMT πιο έξυπνη και πιο αποδοτική.
- Πρωτόκολλο παγκόσμιας τοποθέτησης υψηλής ακρίβειας: ένα μηχάνημα μπορεί να καλύψει τις ανάγκες τοποθέτησης διαφόρων εξαρτημάτων με υψηλή σταθερότητα
-Σχεδιασμός βάσης από χυτοσίδηρο, η μηχανή διαλέξεως και τοποθέτησης λειτουργεί ομαλά σε υψηλή ταχύτητα, καλύτερα από το μάρμαρο.
-Ο άξονας X&Y που κινούνται από τον ελεγκτικό κινητήρα της Panasonic εξασφαλίζει τη μακροχρόνια σταθερότητα και την ακρίβεια του μηχανήματος.
Charmhigh TC06: Η ανίχνευση CPK πέρασε,ΤC06:CPK≥1.0, Υποστήριξη 01005,μοντέλο υψηλής ακρίβειας:
Τι είναι η ανίχνευση CPK;
Το CPK αναφέρεται στον δείκτη ικανότητας διαδικασίας, είναι ένα μέτρο της συνέπειας και της ακρίβειας μιας μηχανής επιλογής και τοποθέτησης στην παραγωγή της,Αν το CPK είναι υψηλό, σημαίνει ότι η μηχανή είναι πολύ καλή στο να τοποθετεί τα εξαρτήματα ακριβώς εκεί που πρέπει να είναι.και θα μπορούσε να υπάρξουν περισσότερα λάθη στη διαδικασία συναρμολόγησηςΕγώ...Το t μας λέει πόσο σταθερή είναι η ποιότητα της μηχανής κατά τη διάρκεια της κατασκευής.
CPK < 1: Κακή
1 ≤ CPK < 1.33: φυσιολογικό
CPK ≥ 1.33Εξαιρετικό.
Συνοψίζοντας: Το CPK είναι ένα μέτρο για το πόσο συνεπής και ακριβής είναι μια μηχανή επιλογής και θέσης στην παραγωγή της.
Δείγματα τοποθέτησης:
Πώς να διαλέξετε το στόμιο;
Η Charmhigh έχει απευθείας προμήθεια από το εργοστάσιο:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
