Λεπτομέρειες:
|
Τροφοδότης: | Αριστερά: 29pcs; δεξιά:29pcs (συνολικά 58pcs) | Επικεφαλής τοποθέτησης: | 2PCS |
---|---|---|---|
Σφουγγαρίσματα: | 4 ακροφύσια (Juki) | Ταχύτητα: | 3000cph με το όραμα χωρίς όραμα 5000cph |
Ακριβότητα: | 0.025mm | Σύστημα: | Ενσωματωμένο σύστημα Linux |
Τύπος: | Όλο σε ένα μηχάνημα, δεν χρειάζεται εξωτερική οθόνη ή υπολογιστή | Μέγιστος συντελεστής: | 5 χιλιοστά |
Επισημαίνω: | CHMT48VB μικρή μηχανή SMT,58pcs τροφοδότες όλοι σε μια μηχανή,Μικρή SMT μηχανή Charmhigh |

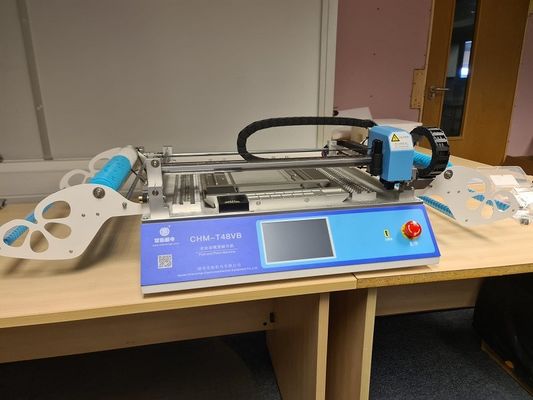

CHMT48VB 58pcs τροφοδοσίες (διπλή στοίβα) Charmhigh Desktop Pick and Place Machine
Προηγμένη μηχανή διαλέξεως και τοποθέτησης 110v 220v Αγγλική έκδοση CE Passed
Πολύ κατάλληλο για την παραγωγή μικρών παρτίδων και την κατασκευή πρωτοτύπων!
Περιγραφή:
Αυτό το CHMT48VB είναι μια αναβαθμισμένη έκδοση του CHMT48VA, το οποίο περιλάμβανε διπλές πλευρικές τροφοδοσίες συνολικού αριθμού 58pcs (αριστερά 29pcs + δεξιά 29pcs).το μηχάνημα έτοιμο για εργασία μετά την παραλαβή.
CHMT48VB Εργασιακό βίντεο από τον πελάτη:
Το YouTube δεν είναι μόνο για να σας βοηθήσει να καταλάβετε τι συμβαίνει.
Η Ελλάδα είναι η πρώτη χώρα που έχει αναπτύξει ένα τέτοιο σύστημα.
Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη που έχει καταγράψει την απαγόρευση της χρήσης του ηλεκτρικού ρεύματος για την κατασκευή οχημάτων.
CHMT48VB τοποθέτηση IC:
- Γεια σου, Τζέιμς.
Αγοράστε το από το δικό μαςηλεκτρονικό κατάστημαμε τη χαμηλότερη τιμή απευθείας:
CHMT48VB: "Τα παιδιά μου δεν έχουν τα δικά τους δικαιώματα".
Χορηγός δονήσεων CHMT48VB+:https://www.charmhigh-smt.com/sale-451235-all-in-one-chmt48vb-smt-pick-and-place-machine-vibration-feeder-2-heads-58-feeders-closed-loop-control-smt-batch-production.htm
Προδιαγραφές του Charmhigh CHMT48VB:
Σχήμα | ΧΜ-Τ48ΒΒ |
Περιοχή PCB | 10mm*10mm - 355mm*355mm |
Άξονας X Y Ταξίδι | 510*460mm |
Πεδίο κίνησης άξονα Z | 15 mm (υψηλότερο στοιχείο 5 mm) |
Κεφαλές τοποθέτησης | 2pcs, έρχεται με 4 ακροφύσια |
Τροφοδοτικές συσκευές |
Τραπέζιος τροφοδότης 58pcs (αριστερά 29pcs + δεξιά 29pcs) Τροφοδότης σωλήνα (τροφοδότης δονήσεων, προαιρετικός) |
Σύστημα όρασης | Δύο κάμερες (κάμερες προς τα πάνω και προς τα κάτω) Μέγιστο εύρος όρασης 22*22mm |
Οδήγηση | Κλειστό κύκλο ελέγχου stepper σύστημα servo drive, βεβαιωθείτε ότι ποτέ δεν χάσετε βήμα |
Ανίχνευση αυτοεπιστροφής στον άξονα Z | Ναι, εμποδίζει το σπάσιμο των ακροβομβίδων. |
Αυτοεπιστροφή με τράβηγμα | Ναι, εμποδίζει το σπάσιμο της βελόνας. |
Διαρροή μέθοδος ανίχνευσης υλικού | Ανίχνευση κενού, ανίχνευση όρασης |
Εικόνα αφής | 7 ιντσών βιομηχανική οθόνη αφής |
Κύρια πλακέτα | Ανεξάρτητη ερευνητική βιομηχανία |
Σύστημα | Ενσωματωμένο σύστημα Linux |
Ταχύτητα τοποθέτησης | 4000 ίππους την ώρα (αποκλεισμένη όραση), 3000 ίππους την ώρα (ενεργή όραση) |
Ακριβότητα τοποθέτησης | ±0,025 mm |
Συστατικά | 0402-5050, SOP, QFN κλπ. |
Μέγεθος μηχανής | L 960mm* W 705mm* H 335mm |
Αντλία κενού | -92KPA (2pcs, ενσωματωμένο, σιωπηλός τύπος) |
Εξωτερική πηγή αέρα | Δεν χρειάζεται (μηχανή ενσωματωμένη αθόρυβη αντλία κενού 2pcs) |
Εξωτερικός υπολογιστής | Δεν χρειάζεται εξωτερικός υπολογιστής (έχει ενσωματωμένο υπολογιστή) |
Τετάρτη | 220VAC (110VAC), 50Hz/60Hz |
Καθαρό βάρος | 68 κιλά |
Ακαθάριστο βάρος | 85kg / 116*80*52cm |
Ανταγωνιστικό πλεονέκτημα
1. Εύκολο λογισμικό, ενσωματωμένο Σύστημα Linux του μηχανήματος, σταθερή βιομηχανία κύρια επιφάνεια, ανεξάρτητη λειτουργία, δεν χρειάζεται εξωτερικό υπολογιστή, λειτουργία ευκολότερη και πιο βολική, να μάθουν γρήγορα.
2. Ενσωματωμένη οθόνη αφής, δεν χρειάζεται εξωτερική οθόνη, εξοικονόμηση χώρου, πιο βολική λειτουργία, υποστηρίζεται επίσης το ποντίκι USB.
3. Πάνω και κάτω δύο κάμερες όρασης, διορθώστε τη θέση κάθε στοιχείου, μπορείτε να δείτε την εικόνα όρασης από την οθόνη για κάθε στοιχείο.
4Έχει ευέλικτο κορμί PCB, κατάλληλο για διαφορετικό μέγεθος PCB.
5. Υποστηρίζει προσαρμοσμένο IC δίσκο, IC δίσκο μπορεί να στερεωθεί στο τραπέζι μηχανή.
6. Δύο κεφαλές τοποθέτησης με 2pcs Juki ακροφύσια, Juki ακροφύσια μέσα μαγνήτη, έτσι ώστε να μπορεί να αφαιρεθεί με το δάχτυλο, δεν χρειάζεται να αποσυναρμολογηθεί με κλειδί, ακροφύσια γωνία περιστροφής -180 βαθμούς έως +180 βαθμούς.
7Ολίν-ιν-εν-ένας μηχανή, 29 τροφοδοτικές συσκευές περιλαμβάνονται στην μηχανή, δεν χρειάζεται να αγοράσετε άλλα εξαρτήματα, η μηχανή είναι έτοιμη να λειτουργήσει.
8. Ανίχνευση άξονα Z, η βελόνα έλξης του μηχανήματος επιστρέφει αυτόματα στην προέλευση για να αποφευχθεί το σπάσιμο των ακροβωτίων.
9- Μέγιστο ύψος στήριξης στοιχείων 5 mm.
10Κλειστό κύκλο ελέγχου, άξονας Χ, Υ με κωδικοποιητή, όχι εκτός ρυθμού.
11. PCB βαθμονόμησε από τη θέση δύο συστατικών, στη συνέχεια τα υπόλοιπα συστατικά θα βαθμονόμησαν αυτόματα.
12Με ανίχνευση κενού, με αυτόματη τροφοδοσία, αν ένα συστατικό ρουφήξει στραβό, αυτόματα θα το ρίξει στην περιοχή αποθέματος, και στη συνέχεια να επιλέξει ένα νέο για να τοποθετηθεί ξανά.
13Με την ανίχνευση όρασης, η κάμερα θα διορθώσει αυτόματα τη γωνία του συστατικού και θα τοποθετήσει στο σωστό μέρος το πλακέτο PCB.3 φορές δεν μαζεύω, το μηχάνημα θα συναγερμό και να σταματήσει, μετά από την παροχή υλικού, στη συνέχεια να συνεχίσει να λειτουργεί, δεν χρειάζεται να ξεκινήσει από την αρχή.
14. Έρχεται με το εργαλείο μετατροπής (εκδοχή PC), επεξεργάζεται το αρχείο εργασίας στον υπολογιστή και φορτώνει το αρχείο εργασίας στο μηχάνημα από την θύρα USB, γρήγορη και βολική.
15. Υποστήριξη πλακιδωμένα πλαίσια.
16Αν δεν έχετε αρχείο PCB, μπορείτε να δημιουργήσετε ένα νέο αρχείο εργασίας για να προγραμματίσετε στην μηχανή απευθείας.
17Υποστηρίξτε με ένα μόνο βήμα.
18Υποστήριξη ταινιών κοπής / χύδην υλικού / υλικού σωλήνων.
Γιατί διάλεξες το Charmhigh;
1- Επαγγελματική σχεδίαση και εξοικονομήθηκε χώρος.
2.Διαχείριση φιλική προς τον χρήστη, δεν απαιτείται επαγγελματίας μηχανικός SMT, συσκευή αρχικού επιπέδου
3Ένα μηχάνημα - ολοκληρωμένη λειτουργία, χωρίς να χρειάζεται επιπλέον αντλία ή υπολογιστή ή οποιαδήποτε υποστηρικτική εγκατάσταση.
4.Καθημερινή λειτουργία, μείωση του κόστους για την ιδιοκτησία μιας επαγγελματικής πλήρως αυτόματης παραγωγής SMT.
5. Είναι πολύ βολικό να αλλάξει το μηχανικό αντικατάσταση, εύκολο να διορθωθεί από τον εαυτό σας.
6Διεθνής ταχυδρομική με εξυπηρέτηση από πόρτα σε πόρτα, παράδοση 6-8 εργάσιμες ημέρες.
7Ειδικά για εργαστηριακή έρευνα και ανάπτυξη, για την προστασία του δικού σας σχεδιασμού και πατέντας.
8Ένα μηχάνημα ισοδυναμεί με 5 προσωπικό συγκόλλησης, πολύ υψηλότερη απόδοση από την χειροκίνητη εργασία, εύκολη διαχείριση και εξοικονόμηση κόστους.
9Η Charmhigh είναι εργοστασιακή προμήθεια, όλα τα εξαρτήματα των μηχανών μας ερευνούνται και κατασκευάζονται από εμάς.
10Η Charmhigh είναι ένας επαγγελματίας κατασκευαστής μηχανής SMT Pick and Place από το 2011, το πρώτο p & p που κυκλοφόρησε το 2011.
Τυπικά εξαρτήματα για το CHMT48VB:
1) Μηχανή επιλογής και τοποθέτησης CHMT48VB 1
2) Juki πύραυλο συνολικά 4pcs (503, 504, 505, 506 μέγεθος)
3) Δρομολογητής USB 8G 1
4) Σωλήνας τροφοδοσίας 1
5) Τραβήξτε την βελόνα 2
6) Σολενοειδές για πινάκια έλξης1
7) Ρυθμίστε τη θέση της κάμερας στο μαύρο πίνακα 1
8) Εξαγωνικό κλειδί 6
9) Πινέτσα 1
10) Πινέλα 1
11) Πένα για οθόνη αφής 1
12) Εγκατάσταση για το δίσκο IC 4
13) λιπαρές ουσίες 1
Κάμερα από πάνω και από κάτω, βεβαιωθείτε ότι κάθε μέρος είναι πολύ ακριβές:
Μηχανή άξονα X Y με κωδικοποιητή, κλειστό κύκλο ελέγχου, βεβαιωθείτε ότι δεν χάνετε βήματα:
Προσαρμοσμένο δίσκο IC:

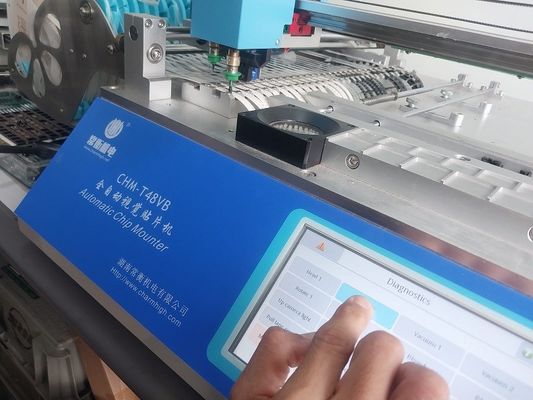

Εικονική οθόνη, βιομηχανικό σύστημα ελέγχου Linux:
Juki πύλες, πολύ εύκολη λειτουργία, μαγνήτης στο εσωτερικό, δεν χρειάζεται να χρησιμοποιήσετε κλειδί για να τραβήξει κάτω:
Συσκευή ασφαλείας:
ΠΡΟΒΛΗΜΑΤΑ:
Σημείωση για τα νεφρά:
Η μηχανή επιλογής και τοποθέτησης είναι πλήρης με όλα τα αξεσουάρ που περιλαμβάνονται στο πακέτο, QC πέρασε.
Είναι ένα ολοκληρωμένο μηχάνημα, έτοιμο να χρησιμοποιηθεί!
Μπορείτε να το χρησιμοποιήσετε όταν το λάβετε.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
