Αυτό το CHMT48VB είναι μια αναβαθμισμένη έκδοση του CHMT48VA, το οποίο περιλάμβανε διπλές πλευρικές τροφοδοσίες συνολικού αριθμού 58pcs (αριστερά 29pcs + δεξιά 29pcs).το μηχάνημα έτοιμο για εργασία μετά την παραλαβή.
Το σύστημα λειτουργίας είναι το ίδιο με το CHMT48VA και μπορεί να εγκαταστήσει περισσότερα διαφορετικά είδη υλικών, χρησιμοποιώντας 502-507 διαφορετικά είδη ακροφύσια Juki, κατάλληλα για 0402,0603,0805-5050, SOP, QFN, LQFP, Diode, Transistor, BGA... κλπ, οι οποίες μπορούν να ανταποκριθούν στην ζήτηση περισσότερων πελατών.
Κατάλληλο για:για κατασκευαστές πρωτοτύπων, ερασιτέχνες, προγραμματιστές και ομάδες ανάπτυξης και μικρά εργοστάσια παραγωγής παρτίδων.
Κωδικός ΕΣ για μηχανή διάλεξης: 8479896200
CHMT48VB Εργασιακό βίντεο από τον πελάτη:
Το YouTube δεν είναι μόνο για να σας βοηθήσει να καταλάβετε τι συμβαίνει.
- Τι είναι αυτό;(Σουηδία)
- Τι είναι αυτό;(Κίνα)
CHMT48VB τοποθέτηση IC:
- Γεια σου, Τζέιμς.
Αγοράστε το από το δικό μαςηλεκτρονικό κατάστημαμε τη χαμηλότερη τιμή απευθείας:
CHMT48VB: "Τα παιδιά μου δεν έχουν τα δικά τους δικαιώματα".
Προδιαγραφές του Charmhigh CHMT48VB:
| Σχήμα |
ΧΜ-Τ48ΒΒ |
| Περιοχή PCB |
10mm*10mm - 355mm*355mm |
| Άξονας X Y Ταξίδι |
420*460 χιλιοστά |
| Πεδίο κίνησης άξονα Z |
15 χιλιοστά |
| Κεφαλές τοποθέτησης |
2 τεμάχια |
| Τροφοδοτικές συσκευές |
Αριστερά 29+δεξιά 29
8mm = 44pcs, 12mm = 8pcs, 16mm = 4pcs, 24mm = 2pcs,
Προσωπική μάζα IC = 14pcs, προσαρμοσμένο δίσκο IC, κόψιμη ταινία
|
| Σύστημα όρασης |
Δύο κάμερες (κάμερες πάνω και κάτω) |
| Οδήγηση |
Κλειστό κύκλο ελέγχου stepper σύστημα servo drive, βεβαιωθείτε ότι ποτέ δεν χάσετε βήμα |
| Ανίχνευση αυτοεπιστροφής στον άξονα Z |
Ναι, για να αποφεύγεται η ρήξη των ακροβωτίων |
| Αυτοεπιστροφή με τράβηγμα |
- Ναι, ναι. |
| Διαρροή μέθοδος ανίχνευσης υλικού |
Ανίχνευση κενού, ανίχνευση όρασης |
| Εικόνα αφής |
7 ∆είκτης αφής βιομηχανίας (υποστηρίζεται ποντίκι USB) |
| Κύρια πλακέτα |
Ανεξάρτητη ερευνητική βιομηχανία |
| Σύστημα |
Ενσωματωμένο σύστημα Linux |
| Ταχύτητα τοποθέτησης |
4000 ίππους την ώρα (αποκλεισμένη όραση), 3000 ίππους την ώρα (ενεργή όραση) |
| Ακριβότητα τοποθέτησης |
±0,025 mm |
| Συστατικά |
0402-5050,SOP,QFN (λάθος ταινίας: 8MM,12MM,16MM,24MM) |
| Μέγεθος μηχανής |
L 960mm* W 705mm* H 335mm |
| Αντλία κενού |
-92KPA (2pcs, ενσωματωμένο, σιωπηλός τύπος) |
| Εξωτερική πηγή αέρα |
Δεν χρειάζεται (μηχανή ενσωματωμένη αθόρυβη αντλία κενού 2pcs) |
| Εξωτερικός υπολογιστής |
Δεν χρειάζεται εξωτερικός υπολογιστής |
| Τετάρτη |
220V (110V), 50Hz/60hz |
| Καθαρό βάρος |
68 κιλά |
| Ακαθάριστο βάρος |
82 κιλά |
Ανταγωνιστικό πλεονέκτημα
1- Εύκολο λογισμικό.Ενσωματωμένο Σύστημα LinuxΤο μηχάνημα, σταθερή βιομηχανία κύρια πλακέτα, ανεξάρτητη λειτουργία, δεν χρειάζεται εξωτερικό υπολογιστή, λειτουργία ευκολότερη και πιο βολική, να μάθουν γρήγορα.
2. Ενσωματωμένη οθόνη αφής, δεν χρειάζεται εξωτερική οθόνη, εξοικονόμηση χώρου, πιο βολική λειτουργία, υποστηρίζεται επίσης το ποντίκι USB.
3Από πάνω και από κάτω.δύο κάμερες οράματος, να διορθώσετε τη θέση κάθε συστατικού, μπορείτε να δείτε την εικόνα όρασης από την οθόνη για κάθε συστατικό.

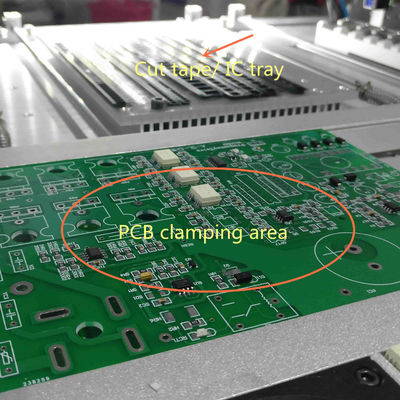

4Έχει. εύκαμπτο κολλητικό σύστημα PCB, κατάλληλο για διαφορετικό μέγεθος PCB.
5Υποστήριξεδίσκο IC προσαρμοσμένοΤο δίσκο IC μπορεί να τοποθετηθεί στο τραπέζι μηχανής.
6Δύο κεφαλές τοποθέτησης με 2 κομμάτιαΔισκία Τζούκι,Σφουγγάρι Jukiμέσα μαγνήτης, έτσι ώστε να μπορεί να αφαιρεθεί με το δάχτυλο, δεν χρειάζεται να αποσυναρμολογηθεί με κλειδί, ακροφύσιαγωνία περιστροφής -180 έως +180 βαθμούς.
7.Μηχανή "όλα σε ένα", 29pcs τροφοδοτών περιλαμβάνονται στο μηχάνημα, δεν χρειάζεται να αγοράσετε άλλα μέρη, το μηχάνημα είναιΈτοιμοι για δουλειά.
8.ανίχνευση του άξονα Z,mΗ βελόνα τράβηξης του Αχίν επιστρέφει αυτόματα στην προέλευση για να αποφευχθεί το σπάσιμο των ακροβομβίδων.
9- Μέγιστο ύψος στήριξης στοιχείων 5 mm.
10.Ελέγχος κλειστού βρόχου, άξονας Χ, Υ με κωδικοποιητή, όχι εκτός ρυθμού.
11. PCB βαθμονόμησε από τη θέση δύο συστατικών, στη συνέχεια τα υπόλοιπα συστατικά θα βαθμονόμησαν αυτόματα.
12Με ανίχνευση κενού, με αυτόματη τροφοδοσία, αν ένα συστατικό ρουφήξει στραβό, αυτόματα θα το ρίξει στην περιοχή αποθέματος, και στη συνέχεια να επιλέξει ένα νέο για να τοποθετηθεί ξανά.
13. μεανίχνευση όρασης, η κάμερα θα αυτο διόρθωση γωνία του συστατικού και τοποθετήστε στο πλακέτο PCB το σωστό μέρος.Η μηχανή θα συναγερθεί και θα σταματήσει., μετά την προμήθεια υλικού, στη συνέχεια να συνεχίσει την εργασία, δεν χρειάζεται να ξεκινήσει από την αρχή.
14. Έρχεται με το εργαλείο μετατροπής (εκδοχή PC), επεξεργάζεται το αρχείο εργασίας στον υπολογιστή και φορτώνει το αρχείο εργασίας στο μηχάνημα από την θύρα USB, γρήγορη και βολική.
15Υποστήριξη.Πλακέτες.
16Αν δεν έχετε αρχείο PCB, μπορείτεΔημιουργήστε ένα νέο αρχείο εργασίαςνα προγραμματιστεί απευθείας στο μηχάνημα.
17Υποστήριξη.Ένα μόνο βήμα.
18Υποστήριξη.Ταινίες κοπής/ υλικό χύδην/ υλικό σωλήνων.
Γιατί διάλεξες το Charmhigh;
1Επαγγελματική σχεδίαση και εξοικονόμηση δωματίου.
2Χρησιμοποιήσιμη λειτουργία, δεν χρειάζεται επαγγελματίας μηχανικός SMT, συσκευή εισόδου
3.Ένα μηχάνημα - ολοκληρωμένη λειτουργία, δεν χρειάζεται επιπλέον αντλία ή PC ή οποιαδήποτε υποστηρικτική εγκατάσταση
4- Υψηλή ακρίβεια και αξιοπιστία,καταστρέφουν τις αποτυχίες της χειρωνακτικής εργασίας
5. Αποδοτικό από πλευράς κόστους, μειώστε το κόστος για να έχετε μια επαγγελματική αυτόματη γραμμή παραγωγής SMT
6Διεθνής ταχυδρομική με εξυπηρέτηση από πόρτα σε πόρτα, 3-5 εργάσιμες ημέρες παράδοση
7Ιδιαίτερα για εργαστηριακή έρευνα και ανάπτυξη, δείγματα, για να αποφευχθεί οποιαδήποτε αποκάλυψη διπλωμάτων ευρεσιτεχνίας και σχεδίων.
8Ένα μηχάνημα ισοδυναμεί με 5 προσωπικό συγκόλλησης, εύκολο στη διαχείριση και εξοικονόμηση κόστους.
9Η Charmhigh είναι εργοστασιακή προμήθεια, όλα τα εξαρτήματα των μηχανών μας ερευνούνται και κατασκευάζονται από εμάς.
10Η Charmhigh είναι ένας επαγγελματίας κατασκευαστής μηχανών SMT Pick and Place από το 2009.
Τυπικά εξαρτήματα για το CHMT48VB:
1) Μηχανή επιλογής και τοποθέτησης CHMT48VB 1
2) Juki πύραυλο συνολικά 4pcs (503, 504, 505, 506 μέγεθος)
3) Δρομολογητής USB 8G 1
4) Σωλήνας τροφοδοσίας 1
5) Τραβήξτε την βελόνα 2
6) Στρογγυλοκύλινδρο για πινάκια έλξης1
7) Ρυθμίστε τη θέση της κάμερας στο μαύρο πίνακα 1
8) Εξαγωνικό κλειδί 6
9) Πινέτσα 1
10) Πινέλα 1
11) Πένα για οθόνη αφής 1
12) Εγκατάσταση για το δίσκο IC 4
13) λιπαρές ουσίες 1
14) Εγχειρίδιο χρήσης στα αγγλικά 1
