Λεπτομέρειες:
|
Τροφοδότης ταινιών: | 29pcs (8mm 22pcs; 12mm 4pcs; 16mm 2pcs; 24mm 1pcs) | Κεφάλι θέσεων: | 2 κεφάλια |
---|---|---|---|
Ταχύτητα: | Οπτική επαφή στις 28:00 και απενεργοποίηση στις 4000. | Υποστήριξη: | Τραπέζι τροφοδοσίας, ταινία κοπής, IC χύδην, δίσκο IC προσαρμοσμένο |
Εξωτερικό PC ανάγκης: | - Ναι, ναι. | Πακέτο στήριξης: | 0402 έως 5050, SOP, QNF, BGA |
Μηχανή: | Έλεγχος κλειστού κυκλώματος με κωδικοποιητή | Τετάρτη: | 220v/220v. 50/60hz |
Επισημαίνω: | CHMT36VA επιλογή υπολογιστών γραφείου και μηχανή θέσεων,Tabletop SMT επιλογή και μηχανή θέσεων,Επιλογή υπολογιστών γραφείου QFN και μηχανή θέσεων |

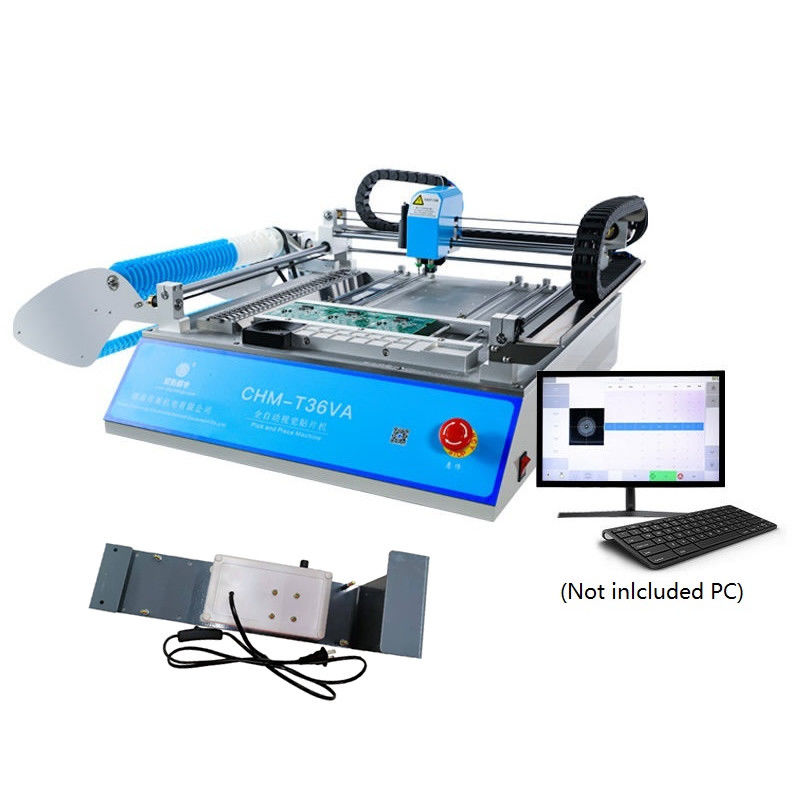

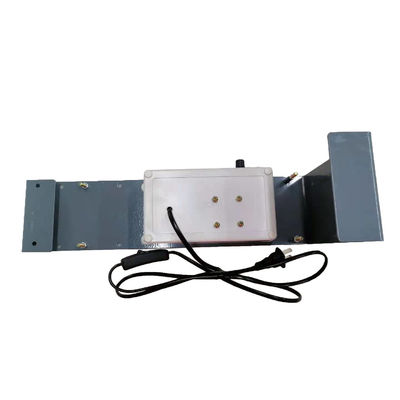

CHMT36VA + τροφοδότης δονήσεων (για υλικό σωλήνα)Εργαστήρας επιλογής και τοποθέτησης SMT
Δύο κάμερες σύστημα CCD, 0402-5050,SOP, QFN.. Αγγλική έκδοση, 220v 110v
Αγοράστε το από το δικό μαςηλεκτρονικό κατάστημαμε τη χαμηλότερη τιμή απευθείας:
Χορηγός δονήσεων CHMT36VA+: https://www.charmhigh-smt.com/sale-460189-dhl-free-shipping-chmt36va-vibration-feeder-desktop-smt-pick-and-place-machine-vision-cameras-closed-loop-control-0402-5050-sop-qf.htm
Εργασιακές συνδέσεις βίντεο CHMT36VA:
Charmhigh CHMT36VA Δουλεύει με 0402, 0603,0805:
- Τι είναι αυτό; - Δεν ξέρω.
CHMT36VA Τοποθέτηση LED - βίντεο παραγωγής:
- Τι είναι αυτό;
Περιγραφή:
Το CHMT36VA είναι μια μηχανή επιλογής και τοποθέτησης επιφάνειας εργασίας με βάση το όραμα, η οποία πρέπει να συνδέσει εξωτερικό υπολογιστή με σύστημα windows 7/10.Αυτό το μικρό μηχάνημα έρχεται με προηγμένο σύστημα όρασης., κλειστό κύκλο ελέγχου, 29pcs υλικό στοίβες. υψηλή ακρίβεια και εύκολη λειτουργία λογισμικό. είναι συμβατό με όλα τα διαφορετικά είδη των εξαρτημάτων 0402-5050,SOP, QFN, TQFP... πολύ κατάλληλο γιαγια κατασκευαστές πρωτοτύπων, ερασιτέχνες, προγραμματιστές και ομάδες ανάπτυξης και παραγωγή μικρών παρτίδων,Πρέπει να ετοιμάσετε έναν υπολογιστή με θύρα USB, κωδικό HS 8479899200.
Προδιαγραφές:
Σχήμα | Επικαιροποίηση |
Περιοχή PCB | 10mm*10mm - 355mm*355mm |
Άξονας X Y Ταξίδι | 420*460 χιλιοστά |
Πεδίο κίνησης άξονα Z | 15 mm (μέγιστο ύψος στοιχείου 5 mm) |
Κεφαλές τοποθέτησης | 2 τεμάχια |
Τροφοδοτικές συσκευές |
8mm = 22pcs, 12mm = 4pcs, 16mm = 2pcs, 24mm = 1pcs, |
Σύστημα όρασης | Διπλές κάμερες (κάμερες πάνω και κάτω) |
Οδήγηση | Κλειστό κύκλο ελέγχου stepper σύστημα servo drive, βεβαιωθείτε ότι ποτέ δεν χάσετε βήμα |
Ανίχνευση αυτοεπιστροφής στον άξονα Z | Ναι, για να αποφεύγεται η ρήξη των ακροβωτίων |
Αυτοεπιστροφή με τράβηγμα | - Ναι, ναι. |
Διαρροή μέθοδος ανίχνευσης υλικού | Ανίχνευση κενού, ανίχνευση όρασης |
Ταχύτητα τοποθέτησης | 4000 ίππους την ώρα (εκτός οράματος), 2800 ίππους την ώρα (εντός οράματος) |
Ακριβότητα τοποθέτησης | ±0,025 mm |
Συστατικά | 0402-5050,SOP,QFN..etc. (μέγεθος ταινίας: 8MM,12MM,16MM,24MM) |
Μέγεθος μηχανής | L 960mm * W 705mm * H 335mm |
Αντλία κενού | -92KPA (2pcs, ενσωματωμένο, σιωπηλός τύπος) |
Εξωτερική πηγή αέρα | Δεν χρειάζεται (μηχανή ενσωματωμένη αθόρυβη αντλία κενού 2pcs) |
Εξωτερικός υπολογιστής | Ναι (λογισμικό συμβατό με windows10) |
Τετάρτη | 220V (110V),50/60Hz |
Καθαρό βάρος | 50 κιλά |
Ακαθάριστο βάρος | 75kg / 108*80*53cm |
Βιομηχανία εφαρμογών
Βιομηχανία οικιακών συσκευών, Βιομηχανία ηλεκτρονικών αυτοκινήτων, Βιομηχανία ηλεκτρικής ενέργειας, Βιομηχανία LED, Βιομηχανία ασφαλείας, Βιομηχανία οργάνων και μετρητών, Βιομηχανία επικοινωνιών, Βιομηχανία ευφυούς ελέγχουΒιομηχανία του Διαδικτύου των Πραγμάτων (IoT) και στρατιωτική βιομηχανία, κλπ.

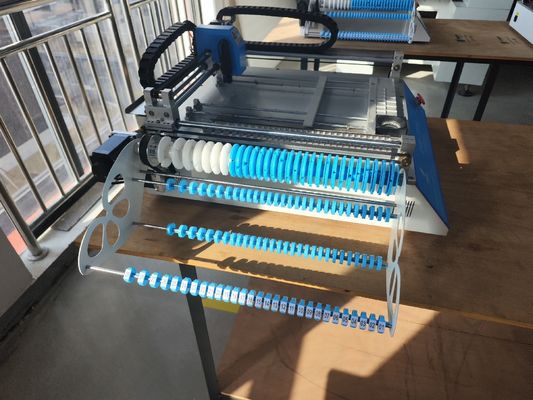

Λεπτομέρειες Αληθινές φωτογραφίες: (100% Αληθινές)

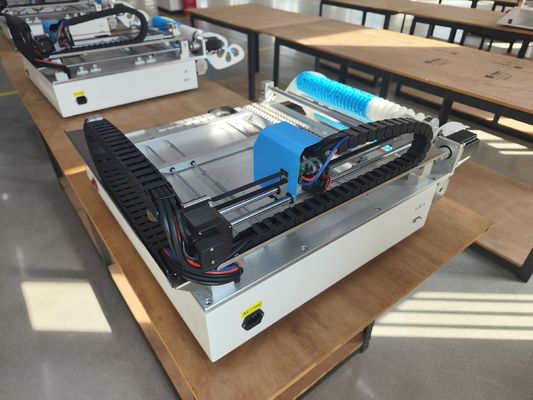

κινητήρας άξονα X,Y με κωδικοποιητή, έλεγχο χαμένου βρόχου για την αποφυγή χαμένων βημάτων:
4 πακέτα υψηλής ακρίβειας Juki πύλες: 503 504 505 506
Τοποθέτηση δειγμάτων:
Μέθοδος αποστολής:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παροχή εξυπηρέτησης μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
