Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT

Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT

Μεγάλες Εικόνας :  Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Charmhigh
Πιστοποίηση: CE
Αριθμό μοντέλου: TC06
Έγγραφο: Charmhigh TC06 - Catalog.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 μονάδα
Τιμή: $61200~$75000
Συσκευασία λεπτομέρειες: Κουτί από κόντρα πλακέ εξαγωγής
Χρόνος παράδοσης: 5-7 εργάσιμες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 50 ανά μήνα
Επικοινωνία

Διπλές Μηχανές Επιλογής και Τοποθέτησης TC06 Πλήρως Αυτόματη Γραμμή Παραγωγής SMT

περιγραφή
Διάσταση TC06: 890x1450x1500mm (ΜxΠxΥ) Καθαρό βάρος: 960kg
Εξουσία: AC220V (50 Hz, μονοφασική) βέλτιστη ταχύτητα: 27800 CPH
Τρέφων: Υποστήριξη 50pcs NXT ηλεκτρική τροφοδοσία Μέγεθος PCB: 350 mm ((L) * 300 mm ((W)
Ελάχιστο και μέγιστο στοιχείο: 01005 έως 36*36mm IC Μέγιστο ύψος εξαρτήματος: 12 mm

Δύο μηχανές επιλογής και τοποθέτησης TC06 Πλήρως αυτόματη γραμμή παραγωγής SMT
Επισκόπηση του προϊόντος

Ανάβασε την ηλεκτρονική σου παραγωγή με την πλήρως αυτόματη γραμμή παραγωγής SMT.με δύο μηχανές Charmhigh TC06 6-κεφαλής, που λειτουργούν σε συνδυασμό για τη μέγιστη απόδοση και αποδοτικότητα.

Κάθε TC06 παρέχει βέλτιστη ταχύτητα τοποθέτησης 27.800 CPH με ακρίβεια τοποθέτησης ± 0,03 mm και ικανότητα επεξεργασίας CPK≥1,0, εξασφαλίζοντας σταθερή, επαναληπτή ποιότητα για την συναρμολόγηση PCB υψηλού μείγματος.(27800CPH+27800CPH=55600CPH).

Αυτή η πλήρης γραμμή SMT περιλαμβάνει διπλό σύστημα τοποθέτησης 6 κεφαλιών με αυτόματους μετατροπείς ακροβωτίων (19-τρύπες βιβλιοθήκη ακροβωτίων), 50 ηλεκτρικές υποδομές τροφοδοσίας NXT ανά μηχανή,και προηγμένα συστήματα όρασης με 6 κάμερες πτήσης, 1 κάμερα IC, και 2 κάμερες Mark ανά μονάδα.

Το στενό σχέδιο πλάτους 890 mm ταιριάζει σε τυπικούς ανελκυστήρες και συμπαγές εργοστασιακό πάτωμα, επιτρέποντας ευέλικτη ανάπτυξη δύο μηχανών χωρίς τροποποιήσεις εγκαταστάσεων.έξυπνη θερμική αντιστάθμιση, και η αυτόματη βαθμονόμηση εξασφαλίζουν μακροπρόθεσμη σταθερότητα ακρίβειας, ακόμη και σε περιβάλλοντα παραγωγής 24/7.

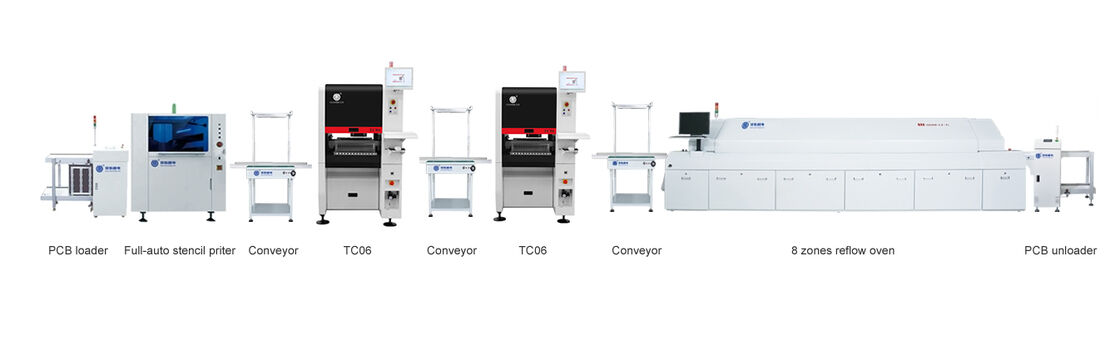

Πακέτο γραμμής παραγωγής
  • Φορέας PCB 250LD
  • Πλήρως αυτόματος εκτυπωτής ζύμωσης E6
  • Μεταφορέας 50 cm
  • ΤC06 Μηχανή διάλεξης και τοποθέτησης με 6 κεφαλές (6 κεφαλές)
  • Μεταφορέας 50 cm
  • ΤC06 Μηχανή διάλεξης και τοποθέτησης με 6 κεφαλές (6 κεφαλές)
  • Μεταφορέας 50 cm
  • Τεχνικός ή τεχνικός υπολογιστής
  • Απορρόφηση PCB 250ULD
TC06 Τεχνικές προδιαγραφές

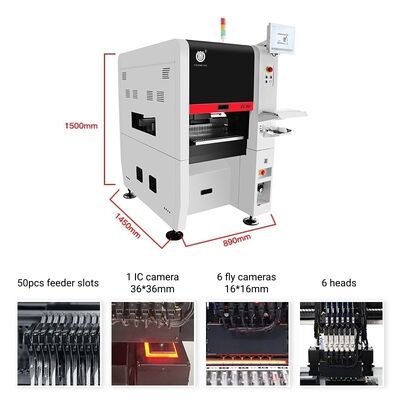

Μέγεθος 890mm(L) x 1450mm(W) x 1500mm(H)

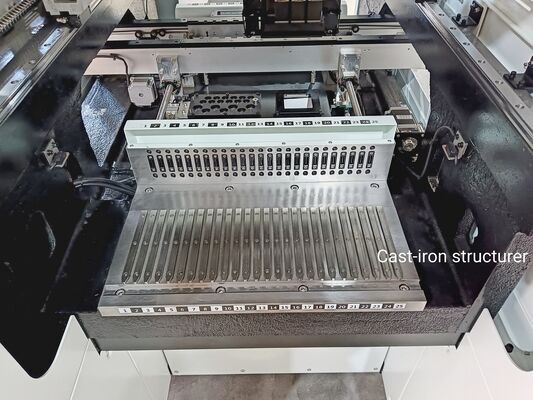

Βάρος 960kg (δομή χυτοσίδηρου)
Ηλεκτρική τροφοδοσία AC220V (50Hz, μονοφάση), 3kW
Εφοδιασμός αέρα. 0.5MPa ~ 0.7MPa
Παραγωγή κενού Ενσωματωμένη αντλία κενού
Ποσότητα κεφαλής τοποθέτησης 6
Ταχύτητα τοποθέτησης 270,800 CPH (βέλτιστο)
Αύξηση της ακρίβειας (xy) + 30μm, CPK≥1.0
Υψόμετρος στοιχείου ≤ 12 mm
Περιοχή συστατικών Εξαίρεση του πυκνωτή αντίστασης, κυλινδρικής διόδου, πυκνωτή αλουμινίου, SOT, SOP, QFP, QFN, BGA κλπ.
Μέγεθος συστατικού 01005 έως 36*36mm, και μεγαλύτερα εξαρτήματα για τοποθέτηση
Δάχος PCB 00,6 mm έως 3,5 mm
Μέγεθος PCB 350 mm ((L) x 300 mm ((W)
Μεταφορά PCB Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, συσκευή υποστήριξης PCB
Αλλαγή ακροβωτίου Αυτόματη αλλαγή ακροβωτίου (19-τρύπες βιβλιοθήκη ακροβωτίου)
Σύστημα ελέγχου Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows) με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα οδήγησης Άξονας X&Y που τροφοδοτείται από κινητήρες servo της Panasonic
Σύστημα μεταφοράς Στροφές γείωσης + γραμμικές οδηγίες
Σύστημα τροφοδοσίας 50 NXT 8mm τυποποιημένες στοίβες τροφοδοσίας (κατάλληλες επίσης για δίσκο IC και τροφοδοσία με ράβδους)
Σύστημα όρασης Φωτοκάμερα πτήσης x 6 (μεγέθος εξαρτήματος εφαρμοστέο: 16mmx16mm) · κάμερα IC x 1 (μεγέθος εξαρτήματος εφαρμοστέο: 36mmx36mm) · κάμερα σήμανσης x 2
Βασικές προδιαγραφές
  • Ταχύτητα τοποθέτησης: 27.800 CPH (βέλτιστη ανά μηχανή)
  • Περιοχή συστατικών: 01005 έως 36×36mm (BGA, QFN, QFP, SOP, LED, αντίσταση, πυκνότητα)
  • Μέγεθος PCB: Μέχρι 350 mm × 300 mm
  • Δάχος PCB: 0,6 mm - 3,5 mm
  • Δύναμη: AC 220V, 3 kW ανά μηχανή
  • Σύστημα κίνησης: Πανάσωνικς κινητήρες με γείωση THK και γραμμικούς οδηγούς
Εικόνες προϊόντων

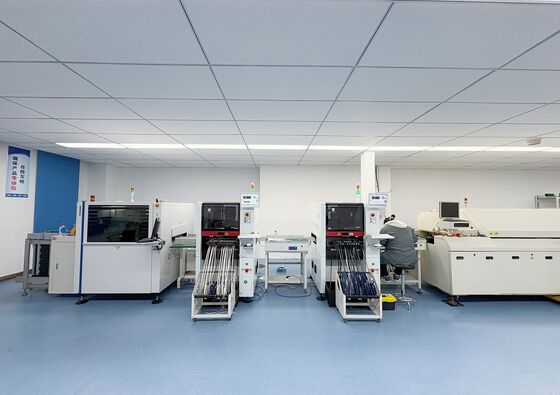

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Υπηρεσία & Εγγύηση

Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτος από την αγορά και δια βίου υπηρεσία.Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.

Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.

Τεχνική υποστήριξη

Κίμι Λιού:Mob & WhatsApp: +86 135 106 75756

Ηλεκτρονικό:kimi@charmhigh-tech.com

Ακολουθήστε μας.YouTube

Αν θέλετε περισσότερες πληροφορίες, επικοινωνήστε μαζί μας μέσω e-mail.

Τρυφερή, αξιόπιστη εργοστασιακή προμήθεια.
