Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB

Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB

Μεγάλες Εικόνας :  Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Charmhigh
Πιστοποίηση: CE
Αριθμό μοντέλου: chm-551p μικρομεσαία γραμμή παραγωγής SMT
Έγγραφο: Charmhigh CHM-551P - Catalo...og.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σετ
Τιμή: $15,200~$18,000
Συσκευασία λεπτομέρειες: Κουτί από κόντρα πλακέ εξαγωγής
Χρόνος παράδοσης: 5-7 εργάσιμες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 50 ανά μήνα
Επικοινωνία

Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB

περιγραφή
Εκτυπωτής πάστας συγκόλλησης: Ημιαυτόματος εκτυπωτής στένσιλ CHM-3250 Mahcine θέσεων επιλογών ν: Charmhigh chm-551p (4 κεφαλές)
Φούρνος: CHM-F830-PC (4 ζώνες, πάνω4+κάτω4, με ράγα, με υπολογιστή) Άλλες μηχανές: Μεταφορέας SMT 50/ 60cm
Επισημαίνω:

Φούρνος αναρροής SMT για συναρμολόγηση PCB

,

Φούρνος αναρροής υψηλής ακρίβειας CHM-551P

,

Φούρνος γραμμής παραγωγής SMT F830

Τεχνική γραμμή παραγωγής SMT υψηλής ποιότητας CHM-551P με τέσσερις κεφαλές με φούρνο επαναρρόφησης
Ολοκληρωμένη λύση συναρμολόγησης PCB που διαθέτει υψηλής ακρίβειας μηχανή επιλογής και τοποθέτησης 4 κεφαλιών και προηγμένο φούρνο reflow για επαγγελματική κατασκευή PCBA.
Συμπληρωματικό πακέτο
  • 3250 Ημιαυτόματος εκτυπωτής πάστες συγκόλλησης
  • Σύστημα μεταφοράς SMT
  • CHM-551P Charmhigh 4-κεφαλής μηχανή επιλογής και θέσης
  • Μεταφορέας SMT 50 ή 60cm
  • CHM-F830-PC φούρνος επανεξέτασης (4 άνω + 4 κατώτερες ζώνες θερμοκρασίας)
CHM-551P Προδιαγραφές μηχανής επιλογής και τοποθέτησης
Μέγεθος 1020 mm ((L) × 1180 mm ((W) × 1450 mm ((H)
Βάρος 556 κιλά
Ηλεκτρική τροφοδοσία AC220V (50Hz, μονοφάση) 1,5kW (μέση ισχύ 350W)
Εφοδιασμός αέρα. 0.5MPa ~ 0.7MPa
Ποσότητα κεφαλής τοποθέτησης 4 κεφάλια
Ταχύτητα τοποθέτησης 140,400 CPH (βέλτιστη)
Αύξηση της ακρίβειας (XY) ± 0,035 mm, CPK≥1.0
Υψόμετρος στοιχείου 12 χιλιοστά
Τύποι συστατικών 0201/0402/0603 έως 5050/SOT/SOP/QFP/QFN/BGA κλπ.
Αντίσταση/συμπιεστή/διόδη/τριόδη/LED/IC κλπ.
0201 έως μεγαλύτερα εξαρτήματα μεγέθους έως 30 × 30 mm
Δάχος PCB 00,6 mm ~ 3,5 mm
Μέγεθος PCB 350 mm ((L) × 270 mm ((W) (πρότυπο)
600 mm ((L) × 350 mm ((W) (προαιρετικό)
Αλλαγή ακροβωτίου Αυτόματη αλλαγή ακροβωτίου (13-τρύπες βιβλιοθήκη ακροβωτίου)
Σύστημα ελέγχου Σύστημα Linux με οθόνη, πληκτρολόγιο και ποντίκι
Σύστημα οδήγησης Σερβοκινητήρες άξονα X&Y με ευέλικτη επιτάχυνση/αποβράδυνση καμπύλης S
Σύστημα μεταφοράς Στροφή σφαίρας + γραμμική καθοδήγηση
Σύστημα τροφοδοσίας 50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα
Κατάλληλο για δίσκο IC και τροφοδοτικό ράβδου
Σύστημα όρασης 4 κάμερες στιγμιότυπου (μέρη έως 14×14 mm)
1 κάμερα IC (μέρη έως 30×30mm)
2 κάμερες σήμανσης
CHM-F830-PC Προδιαγραφές φούρνου επανεξέτασης
Σχήμα CHM-F830-PC (έλεγχος υπολογιστή, 4 άνω + 4 κατώτερες ζώνες, πλάτος 300 mm)
Ζώνες θέρμανσης 4 άνω + 4 κάτω
Διάρκεια θέρμανσης 1400 χιλιοστά
Ζώνες ψύξης 2
Μέγιστο πλάτος PCB πλάτος ματιών 300 mm, ρυθμιζόμενο σιδηρόδρομο 200 mm
Υψόμετρο μεταφοράς Δίκτυο ματιών 880±20mm
Σύστημα μεταφοράς Μεταφορέας με δίχτυ + Μεταφορέας σιδηροδρόμου
Ταχύτητα μεταφορέα 0-2000 mm/min
Ηλεκτρική τροφοδοσία 5 καλώδια 380V 50/60Hz
Δύναμη εκκίνησης 10kW
Δύναμη λειτουργίας Περίπου 2,5kW.
Σύστημα ελέγχου Βιομηχανικός υπολογιστής + οθόνης
Χρόνος προθέρμανσης 15-20 λεπτά.
Περιοχή θερμοκρασίας Θερμοκρασία δωματίου - 350°C
Έλεγχος θερμοκρασίας Βιομηχανικός υπολογιστής + Διοίκηση μονάδας θερμοκρασίας, SSR Driver
Ακριβότητα θερμοκρασίας ±1°C
Λάθος κατανομής θερμοκρασίας ±3°C
Καθαρό βάρος Περίπου 230 κιλά.
Μέγεθος 2500 mm ((L) × 650 mm ((W) × 1400 mm ((H)
Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB 0

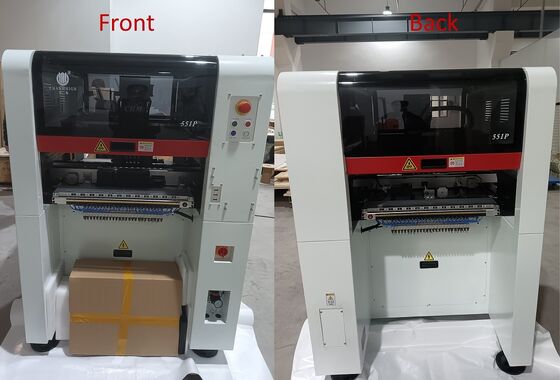

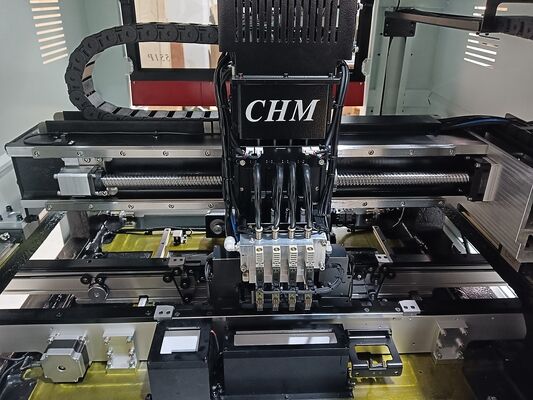

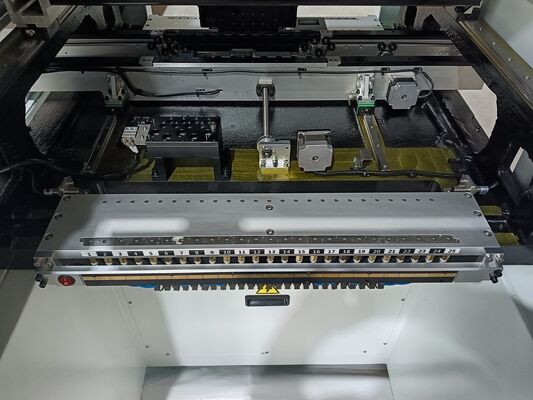

Υψηλής ακρίβειας τετρακεφαλής CHM-551P με πλαίσιο χυτοσίδηρου
Υποστηρίζει 0201 εξαρτήματα με ανθεκτική κατασκευή από χυτοσίδηρο για μέγιστη σταθερότητα και ακρίβεια.
Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB 1

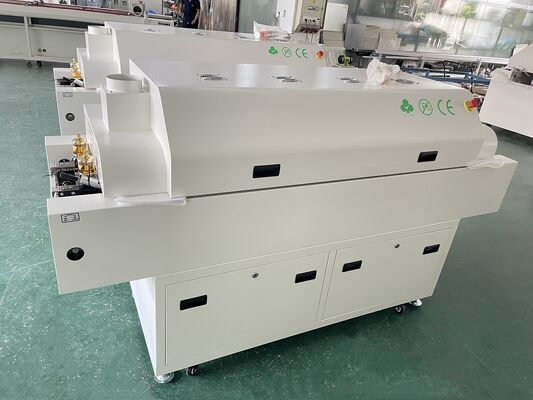

CHM-F830-PC Συμπίεστος φούρνος επανεξέτασης
Διαθέτει αυτόματη ρύθμιση σιδηροτροχιάς και έλεγχο PC για ακριβή προφίλ θερμοκρασίας.
Γραμμή Παραγωγής SMT CHM-551P Υψηλής Ακρίβειας 4 Κεφαλών με Φούρνο Αναρροής 4 Ζωνών για Συναρμολόγηση PCB 2
Εγγύηση & Υποστήριξη
Ολοκληρωμένη εγγύηση μηχανής: 1 έτος από την ημερομηνία αγοράς με υποστήριξη δια βίου.
  • Προμήθεια ανταλλακτικών απευθείας από το εργοστάσιο
  • Επαγγελματική υποστήριξη και αντιμετώπιση προβλημάτων μέσω διαδικτύου
  • Υπηρεσία μεταπώλησης 1 προς 1
  • Κάθε μηχανή δοκιμάζεται 100% πριν από την αποστολή
Επαφή τεχνικής υποστήριξης
Κίμι Λιού
Τηλεφωνική/ WhatsApp: +8613510675756
Ε-mail: kimi@charmhigh-tech.com
YouTube:@KimiLiuCharmhigh
Για περισσότερες πληροφορίες και βίντεο παραδείξεις, επικοινωνήστε μαζί μας μέσω email.
