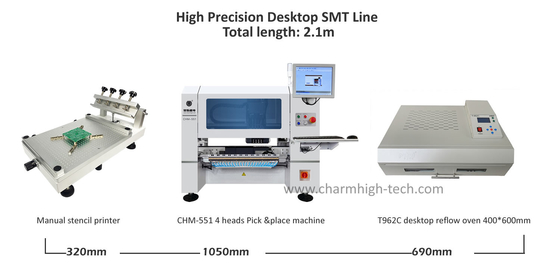

Μεγάλη ακρίβεια μικρού μεγέθους γραμμή παραγωγής SMT:
3040 Τυπογράφος με στίχους, CHM-551 Πλατφόρμα SMT για το γραφείο, Τεχνουργός επαναρρόφησης T962C
Για την παραγωγή μικρών παρτίδων, συναρμολόγηση PCB, οικονομικές λύσεις SMT
Είναι καλό για επιχειρηματικές επιχειρήσεις, πανεπιστημιακή εκπαίδευση, έρευνα...
Υψηλή διαμόρφωση, υποστηρίζεται ο συντελεστής 0201 min, (XY) ± 0,06 mm.CPK≥1.0
1. Τυπογράφος 3040 Τεχνικές παραμέτρους
| Τύπος: |
Εγχειρίδιο |
| Γ.Γ: |
23 κιλά |
| Μέγιστη έκταση εκτύπωσης: |
250*400 χιλιοστά |
| Μέγεθος συσκευασίας: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Μηχανή διάλεξης και τοποθέτησης

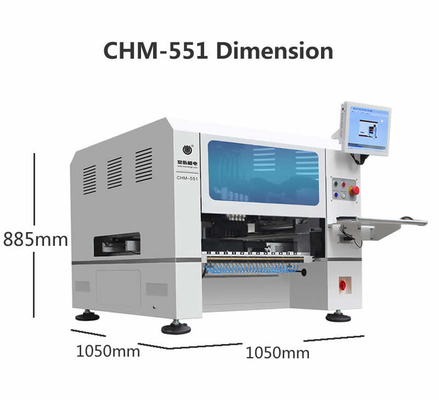

| Προδιαγραφές CHM-551 |
| Μέγεθος |
1050mm(L) x1050mm(W) x 880mm(H) |
| Βάρος |
210 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
11500CPH (βέλτιστη) ·IPC9850: 8850cph |
| Αύξηση της ακρίβειας |
(XY) ± 0,06 mm· CPK≥1.0 |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603·5050/SOT/SOP/QFP/QFN/BGA κλπ.
(αντίσταση/καταγωγός/διόδη/τριόδη/LED/IC κλπ.) |
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 270 mm ((W) (πρότυπο) ·
600 mm ((L) x 350 mm ((W) (προαιρετικό) |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροφύλλου(13-τρύπα βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo·
υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S
|
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Η κάμερα στιγμιότυπου x4 (δεκτό μέγεθος στοιχείου: 14mm × 14mm) ·
IC camerax1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 25 mm × 25 mm) ·
Σημείωση camerax2 |
Κατάλογος μερών
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης |
1 |
Τσιμπιδάκι |
1 |
| Σφουγγαρίσματα |
8 |
Εσωτερική εξαγωνική σφραγίδα |
1 |
| Κουτί εργαλείων |
1 |
Λιπαντικό έλαιο |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Πλακέτο ποντικιού |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1 |
3. T96C Παραμέτρους:
Πρότυπο: T962C
Μέγιστη επιφάνεια αποτελεσματικής συγκόλλησης: 400 x 600 mm
Δυναμική ονομαστικής ισχύος: 2900W
Πεδίο θερμοκρασίας: 0-280 βαθμοί Κελσίου
Κύκλος διαδικασίας: 1~8 min
Δύο είδη τάσης: 110V ή 220V
Συχνότητα: 50Hz~60Hz
Μέγεθος προϊόντος: 684x504x225mm
Καθαρό βάρος: 25kg
Βάρος συσκευασίας: 30 kg
Charmhigh 4 κεφαλές SMT pick and place μηχανή CHM-551, καλό για 0201, BGA, 144pins IC:
Αυτό το 4 κεφάλια CHM-551 σχεδιασμένο για την ακρίβεια και την ευκολία χρήσης στην ηλεκτρονική κατασκευή, ενώ η ταχύτητά του δεν είναι πολύ υψηλή, πραγματική ταχύτητα 8850 CPH.ικανή να χειρίζεται τα εξαρτήματα 0201 με αξιοσημείωτη ακρίβεια και έχει περάσει αυστηρές δοκιμές CPK.
Ο συμπαγής σχεδιασμός του ταιριάζει τέλεια στην κατασκευή πρωτοτύπων και στις μικρές και μεσαίες εγκαταστάσεις παραγωγής.
Το οποίο είναι ένα από τα πιο προηγμένα μικρά όργανα στην αγορά.
Αν η ακρίβεια είναι η πρώτη σας προτεραιότητα, το Charmhigh CHM-551 είναι η ιδανική λύση.

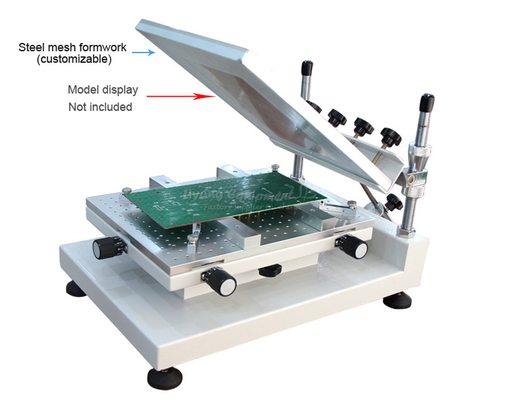

Εγχειριδίου τύπου υψηλής ακρίβειας εκτυπωτής προτύπων:

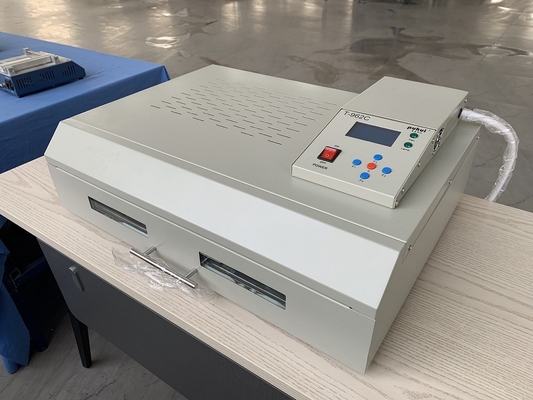

Τ962C φούρνος επαναρρόφησης τύπου συρτάρι, με μέγεθος θέρμανσης 400x600 mm:
Καλύτερος συνδυασμός μικρο SMT γραμμή, το συνιστούμε! Παρακαλούμε αγοράσετε με αυτοπεποίθηση.
Φανταστική εργοστασιακή προμήθεια, με εγγύηση ποιότητας.
Παρακαλώ σημειώστε:
Το CHM-551 SMT pick and place machine χρειάζεται μόνο να συνδέσει εξωτερική πηγή αέρα που προετοιμάζεται από τον εαυτό σας, δεν χρειάζεται άλλα πράγματα.
Το μηχάνημα πέρασε από το QC πριν αποβιβαστεί.
Παρέχουμε έγκαιρη υπηρεσία μετά την πώληση, κάθε μηχανή 100% δοκιμάστηκε καλά πριν από την αποστολή.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
