Λεπτομέρειες:
|
| Στένσιλ εκτυπωτή: | 3250 ημιαυτόματος εκτυπωτής πάστες συγκόλλησης | Chm-551: | 4 κεφαλές 50 τροφοδοτικές συσκευές (αυτοκινητό νουζέλιο αλλαγής, αυτοκινητό μεταφορέα PCB) |
|---|---|---|---|
| Τ961: | Φούρνος επαναροής μεταφοράς, 6 ζώνες θερμοκρασίας | smt γραμμή: | Υψηλής ακρίβειας γραμμή σμτ, στήριξη 0201 |
| Συστατικό: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA κλπ. | Τοποθετώντας ακρίβεια: | (XY) ± 0,06 mm · CPK≥1.0 |
| Μέγεθος PCB: | 350 mm ((L) x 270 mm ((W) | Ταχύτητα τοποθέτησης: | 11500CPH(βέλτιστη) IPC9850:8850cph |
| Επισημαίνω: | Η γραμμή παραγωγής SMD υψηλής ακρίβειας,Ρομπότ κατασκευής PCB για γραμμή παραγωγής SMD,Ρομπότ κατασκευής PCB γραμμής συναρμολόγησης SMT |
||

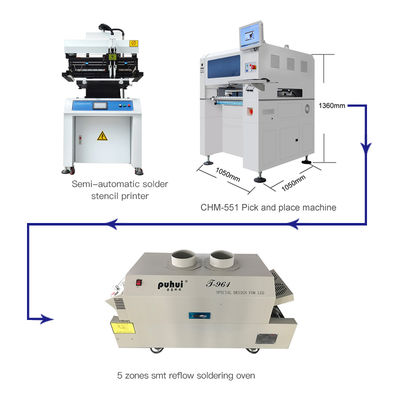

Υψηλή ακρίβειαΟικονομική γραμμή παραγωγής SMT:
3250 ημιαυτόματος εκτυπωτής προτύπων, CHM-551 SMT Chip Mounter, Reflow Oven T961
Μικρή γραμμή παραγωγής SMT, υψηλή διαμόρφωση, επιτυχημένη δοκιμή CPK, ελάχιστο στοιχείο 0201
1. Τυπογράφος με στίγμα 3250 Τεχνικές παραμέτρους
| Σχήμα | 3250 |
| Διάσταση | 850x670x1550 ((mm) |
| Μέγεθος πίνακα | 320x500 mm |
| Μέγεθος PCB | 250x400 mm) |
| Μέγεθος στίγματος | 550x680 mm |
| Ταχύτητα εκτύπωσης | 0~8000 ((mm) /min |
| Μοντέλο | 0 ~ 100 mm |
| PCB ελαφρώς ρυθμίζει το εύρος | Προς/πίσω +10 mm |
| Τετάρτη | 1PAC220V 50/60HZ |
| Υψόμετρος πίνακα εκτύπωσης | 850 ± 20 mm |
| Επαναλαμβανόμενη ακρίβεια | ±0,01 mm |
| Δρόμος τοποθέτησης PCB | Εξωτερική/τρύπα αναφοράς |
| Βάρος | Περίπου 250 κιλά. |
2. CHM-551SMT μηχανή επιλογής και τοποθέτησης
| Προδιαγραφές CHM-551 | |
| Μέγεθος | 980mm(L) X 1050mm(W) X 880mm(H) |
| Βάρος | 190 κιλά |
| Ηλεκτρική τροφοδοσία | AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα | 0.5MPa ~ 0.7MPa |
| Παραγωγή κενού | αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης | 4 |
| Ταχύτητα τοποθέτησης | 11500CPH (βέλτιστη) IPC9850: 8850cph |
| Αύξηση της ακρίβειας | (XY) ± 0,06 mm, CPK≥1.0 |
| Υψόμετρος στοιχείου | 12 χιλιοστά |
| Τύπος συστατικού | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/κατασκευή/διόδιο/τριόδιο/LED/IC κλπ.) |
| Δάχος PCB | 00,6 mm έως 3,5 mm |
| Μέγεθος PCB | 350 mm ((L) x 270 mm ((W) (πρότυπο) · 600 mm ((L) x 350 mm ((W) (προαιρετικό) |
| Αλλαγή ακροβωτίου | Αυτόματη αλλαγή ακροβωτίου (13-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου | Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς | Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας | 50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα (κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης | κάμερα στιγμιότυπου × 4 (δεκτό μέγεθος εξαρτήματος: 14mm × 14mm) · κάμερα IC × 1 (δεκτό μέγεθος εξαρτήματος: 25mm × 25mm) · Η κάμερα σήμανσης × 2 |
3. T961 παραμέτρους:
| Σχήμα | Τ-961 |
| Ποσότητα ζώνης θέρμανσης | άνω3/κάτω3 |
| Το μήκος της ζώνης θέρμανσης | 730 χιλιοστά |
| Ο τύπος θέρμανσης | έξυπνο sirocco επιπέδου και ταχεία υπερύθμιση |
| Ποσότητα ζώνης ψύξης | 1 |
| Μέγιστο πλάτος πλάκας PCB | 230 χιλιοστά |
| Κατεύθυνση λειτουργίας | αριστερά→δεξιά |
| Επιλογές παράδοσης | Δίκτυο μεταφοράς και αλυσίδα μεταφοράς |
| Η ταχύτητα της λωρίδας μεταφορέα | 0-290 mm/min |
| Η παροχή ενέργειας | 220V 50/60Hz |
| Δύναμη αιχμής | 3.5KW |
| Χρόνος θέρμανσης | Περίπου 7 λεπτά. |
| Περιοχή ελέγχου θερμοκρασίας | Θερμοκρασία δωματίου - 300 °C |
| Τρόπος ρύθμισης θερμοκρασίας | Έλεγχος κλειστού κυκλώματος PID |
| Ακριβότητα ελέγχου της θερμοκρασίας | ±1 |
| Απόκλιση κατανομής θερμοκρασίας PCB | ±2 |
| Συνολικές διαστάσεις | 1000 × 466 × 445 χιλιοστά |
| Βάρος της μηχανής | 70 κιλά |

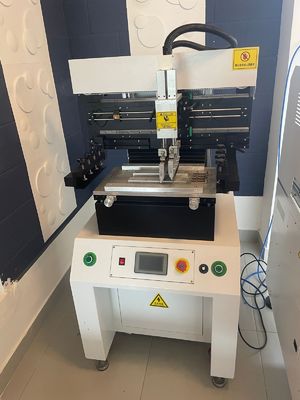

1. ημιαυτόματος εκτυπωτής ζύμωσης 3250

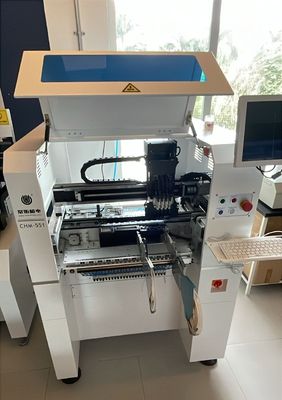

2. CHM-551 τετρακεφαλής πλήρως αυτόματη μηχανή SMT,να αναδείξει:
1. Υποστήριξη δοκιμής CPK,CPK≥1.0
2. Αυτόματη αλλαγή ακροβομβίδας (13 σετ βιβλιοθήκης ακροβομβίδας)
3Θερμική αντιστάθμιση
4Αυτοματοποιημένη μεταφορά PCB
5. Βέλτιστη ταχύτητα:11500CPH, IPC9850:8850CPH
6. Min 0201 υποστηρίζεται
7.Στροφή σφαίρας + γραμμική καθοδήγηση
8Σερβοκινητήρες

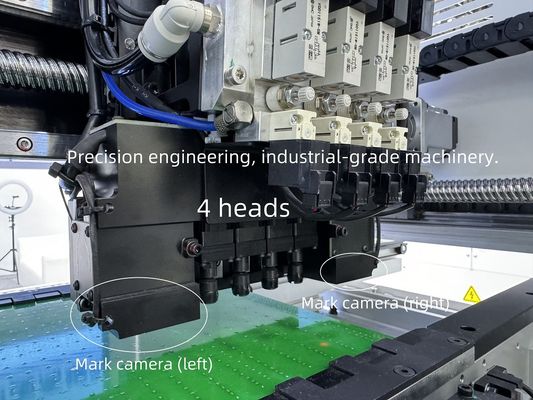

Πολύ ακριβής για IC λεπτής ακμής:

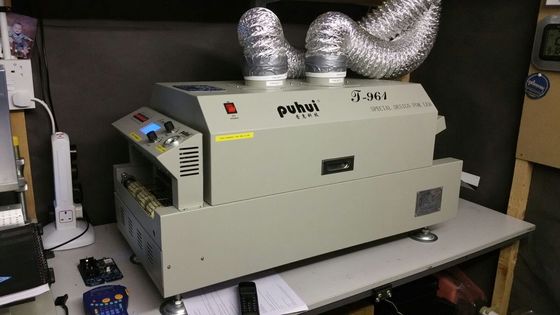

3. Τ961 Φούρνος επαναρρόφησης χωρίς μόλυβδο, μεγαλύτερο μέγεθος θέρμανσης 730x230mm, για διπλό στρώμα PCB:
Καλύτερη συνδυασμένη γραμμή SMT, σας τη συνιστούμε!
Φανταστική εργοστασιακή προμήθεια, με εγγύηση ποιότητας.
Παρακαλούμε στείλτε μας e-mail ή τηλεφωνήστε μας αν έχετε περισσότερες ερωτήσεις.
Παρακαλώ σημειώστε:
Το CHM-551 SMT pick and place machine χρειάζεται μόνο να συνδέσει εξωτερική πηγή αέρα που προετοιμάζεται από τον εαυτό σας, δεν χρειάζεται άλλα πράγματα.
Το μηχάνημα πέρασε από το QC πριν αποβιβαστεί.
Παρέχουμε έγκαιρη υπηρεσία μετά την πώληση, κάθε μηχανή 100% δοκιμάστηκε καλά πριν από την αποστολή.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
