Λεπτομέρειες:
|
Επαναλάβετε την ακρίβεια θέσης: | ± 20,0 μικρό @ 6 σ, Cpk ≥ 2,0 | Ταχύτητα εκτύπωσης/το κύκλος ζωών: | 0-200mm/s |
---|---|---|---|
ανώτατο μέγεθος PCB: | 450*350 mm | Ελάχιστο μέγεθος PCB: | 50*50mm |
Μοντέλο: | 0.4~6mm | Μήκος ελαστικών μάκτρων: | 220500mm |
Καθαρό βάρος: | 1000 κιλά | Διάσταση: | 1140*1400*1480mm |
Επισημαίνω: | Πλήρης αυτόματος εκτυπωτής γραμματοσειράς SMT,Εκτυπωτής σελίδας μεταξιού |

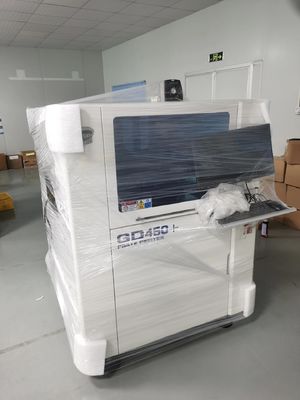

Υψηλή ΑκρίβειαGD450+Πλήρως Αυτόματος Εκτυπωτής Πάστας Συγκόλλησης SMT Stencil
Μηχανή Εκτύπωσης Οθόνης για Γραμμή Συναρμολόγησης SMT Υποστήριξη 0201
Περιγραφή
Ο πλήρως αυτόματος εκτυπωτής πάστας συγκόλλησης GD450+ είναι ένα κλασικό μοντέλο υψηλής ακρίβειας, με απλή και αξιόπιστη, ακριβή τοποθέτηση και εύκολη στη ρύθμιση δομή. Πουλήθηκε σε μεγάλη ποσότητα στην αγορά, εξασφαλίζοντας τη σταθερότητα.
1. Ακριβές οπτικό σύστημα τοποθέτησης
Η πηγή φωτός τεσσάρων κατευθύνσεων είναι ρυθμιζόμενη, η ένταση του φωτός είναι ρυθμιζόμενη, το φως είναι ομοιόμορφο και η λήψη εικόνας είναι πιο τέλεια. Καλή αναγνώριση (συμπεριλαμβανομένων των ανομοιόμορφων σημείων σήμανσης), κατάλληλη για επιμετάλλωση κασσίτερου, επιμετάλλωση χαλκού, επιμετάλλωση χρυσού, ψεκασμό κασσίτερου, FPC και άλλους τύπους PCB με διαφορετικά χρώματα.
2. Σύστημα καθαρισμού stencil υψηλής απόδοσης και υψηλής προσαρμοστικότητας
Το νέο σύστημα σκουπίσματος εξασφαλίζει πλήρη επαφή με το stencil. τρεις μέθοδοι καθαρισμού ξηρού, υγρού και κενού, και μπορεί να επιλεγεί ελεύθερος συνδυασμός. μαλακή, ανθεκτική στη φθορά λαστιχένια πλάκα σκουπίσματος, σχολαστικός καθαρισμός, εύκολη αποσυναρμολόγηση και καθολικό μήκος χαρτιού σκουπίσματος.
3. Έξυπνο σύστημα σπάτουλας
Έξυπνη προγραμματιζόμενη ρύθμιση, δύο ανεξάρτητοι κινητήρες άμεσης κίνησης σπάτουλας, ενσωματωμένο ακριβές σύστημα ελέγχου πίεσης.
4. Απλό και αξιόπιστο σύστημα τοποθέτησης PCB
Προσαρμοσμένο πάχος πλακέτας PCB, λογισμικό ρυθμιζόμενη εύκαμπτη πλευρική πίεση και μαγνητική υποστηρικτική συσκευή.
GD450+ Προδιαγραφές | |
PCBΠαράμετρος | |
Μέγιστο μέγεθος PCB (X x Y) | 450mm x 350mm |
Ελάχιστο μέγεθος PCB (Y x X) | 50mm x 50mm |
Πάχος PCB | 0.4mm~14mm |
Παραμόρφωση | Μέγιστη διαγώνιος PCB 1% |
Μέγιστο βάρος PCB | 10Kg |
Χάσμα περιθωρίου PCB | 3 mm (εύρος αφής PCB/πλαισίου μεταφορικής ταινίας) |
Μέγιστο κάτω χάσμα | 15mm |
Ταχύτητα μεταφορικής ταινίας | 1500mm/s (Μέγιστη) |
Ύψος μεταφορικής ταινίας | 900±40mm |
Κατεύθυνση μεταφορικής ταινίας | L – R,R – L,L – L,R – R |
Μέθοδος μεταφοράς | Μονή ράγα |
Μέθοδος στερέωσης PCB |
Λογισμικό ρυθμιζόμενη ελαστική πλευρική πίεση (επιλογές: 1, κάτω ολιστική αναρρόφηση κενού, 2, κάτω κενού πολλαπλών σημείων, 3, σύσφιξη υποστρώματος κλειδώματος άκρων) |
Μέθοδος υποστήριξης PCB | Μαγνητικό δακτύλιο, μπλοκ ίσου ύψους, κοιλότητα αναρρόφησης κενού (επιλογή: Grid-Lok) |
Παράμετρος εκτύπωσης | |
Κεφαλή εκτύπωσης | Κεφαλή εκτύπωσης κλειστού βρόχου τύπου γραμμικού κινητήρα |
Μέγεθος πλαισίου stencil | 370mm x 470mm~737 mm x 737 mm |
Μέγιστη περιοχή εκτύπωσης (X x Y) | 450mm x 350mm |
Τύπος ξέστρας | ατσάλινη ξέστρα/λαστιχένια ξέστρα (45°/55°/60) |
Μήκος ξέστρας | 220mm~500mm |
Ύψος ξέστρας | 65±1mm |
Πάχος ξέστρας | 0.25mm Επίστρωση άνθρακα τύπου Diamond |
Μέθοδος εκτύπωσης | Μονή ή διπλή ξέστρα |
Μήκος απελευθέρωσης καλουπιού | 0.02 mm έως 12 mm |
Εκτύπωση | 0 ~ 200 mm/s |
Πίεση εκτύπωσης | 0.5kg -10Kg |
Μήκος εκτύπωσης | ±250 mm (από το κέντρο) |
Σύστημα καθαρισμού | |
Μέθοδος καθαρισμού Κενό Ξηρό Καθάρισμα-Κενό Υγρό Καθάρισμα-Ξηρό Καθάρισμα (Έλεγχος Προγραμματισμού) | |
Κατεύθυνση καθαρισμού εμπρός-πίσω, Πίσω και εμπρός καθαρισμός (προγραμματισμένος έλεγχος) | |
Παράμετρος κάμερας | |
Περιοχή απεικόνισης (FOV) | 6.4mm x 4.8mm |
Εύρος ρύθμισης πλατφόρμας | X,Y:±7.0mm,θ:±2.0°. |
Τύπος σημείου αναφοράς | Τυπικό σημείο αναφοράς σχήματος (βλ. πρότυπο SMEMA), pad/hole |
Σύστημα κάμερας | Μονή κάμερα, πάνω/κάτω μονό σύστημα απεικόνισης όρασης, γεωμετρική αντιστοίχιση τοποθέτησης |
Παράμετρος λειτουργίας | |
Επαναληπτική ακρίβεια βαθμονόμησης εικόνας | ±10.0um @6 σ,Cp άνω του 2.0 |
Ακρίβεια επανάληψης εκτύπωσης | ±20.0um @6 σ,Cp άνω του 2.0 |
Χρόνος κύκλου | Λιγότερο από 7s |
Χρόνος αλλαγής προϊόντος | Λιγότερο από 5 λεπτά |
Εξοπλισμός | |
Παροχή ρεύματος | AC220V±10%,50/60HZ,15A |
Παροχή αέρα | 4~6Kg/cm2, σωλήνας 10.0mm |
Λειτουργικό σύστημα | Windows XP |
Διάσταση | Μ(1140mm)x Π(1400mm)xΥ(1480mm) |
Βάρος | 1000Kg |
Σύστημα ελέγχου θερμοκρασίας και υγρασίας(Επιλογή) | |
Εύρος ελέγχου θερμοκρασίας | 23±3℃ |
Εύρος ελέγχου υγρασίας | 45~70%RH4 |
1. Λειτουργία αυτόματης πλήρωσης πάστας συγκόλλησης
Τακτική και σταθερή προσθήκη πάστας συγκόλλησης, για να διασφαλιστεί η ποιότητα της πάστας συγκόλλησης και η ποσότητα της πάστας συγκόλλησης στο stencil. Προκειμένου να διασφαλιστεί ότι ο πελάτης μπορεί να πραγματοποιήσει την ποιότητα της σταθερής και συνεχούς εκτύπωσης για μεγάλο χρονικό διάστημα, βελτιώστε την παραγωγικότητα.
Μπορεί να παρακολουθεί σε πραγματικό χρόνο τη διάμετρο του ρολού της πάστας συγκόλλησης στην οθόνη, ενεργοποιώντας αυτόματα τη λειτουργία προσθήκης
2. Λειτουργία ανίχνευσης περιθωρίου πάστας συγκόλλησης του stencil
Ανίχνευση σε πραγματικό χρόνο του περιθωρίου (πάχους) της πάστας συγκόλλησης στο stencil, έξυπνη προτροπή για γέμισμα κασσίτερου
3. Λειτουργία ανίχνευσης φραγής Stencil
Με την αντιστάθμιση της πηγής φωτός πάνω από το stencil, το CCD χρησιμοποιείται για να ελέγξει το πλέγμα σε πραγματικό χρόνο, ώστε να ανιχνεύσει και να κρίνει γρήγορα εάν το stencil είναι φραγμένο μετά τον καθαρισμό και να πραγματοποιήσει αυτόματο καθαρισμό, το οποίο είναι ένα συμπλήρωμα στην 2D ανίχνευση του PCB.
4. Λειτουργία αυτόματης διανομής
Σύμφωνα με διαφορετικές απαιτήσεις διαδικασίας εκτύπωσης, το PCB μπορεί να διανέμει με ακρίβεια κασσίτερο, γραμμή σχεδίασης, αρχειοθέτηση και άλλες λειτουργικές λειτουργίες μετά την εκτύπωση.
5. Έλεγχος ανάδρασης κλειστού βρόχου πίεσης σπάτουλας
Ενσωματωμένο ακριβές σύστημα ελέγχου ψηφιακού αισθητήρα πίεσης, μέσω του συστήματος ανάδρασης πίεσης σπάτουλας, μπορεί να εμφανίσει με ακρίβεια την αρχική τιμή πίεσης της σπάτουλας, να ρυθμίσει έξυπνα το βάθος της πίεσης της σπάτουλας, να εξασφαλίσει τη σταθερή τιμή πίεσης στη διαδικασία εκτύπωσης και να λάβει τον υψηλότερο έλεγχο της διαδικασίας και να πραγματοποιήσει την τέλεια εκτύπωση συσκευών υψηλής πυκνότητας και μικρού διαστήματος.
6. Λειτουργία ελέγχου θερμοκρασίας και υγρασίας
Αυτόματος έλεγχος και εποπτεία της θερμοκρασίας και της υγρασίας στο πιεστήριο για να διασφαλιστούν τα σταθερά φυσικά χαρακτηριστικά των υλικών εκτύπωσης.
7. Μαγνητική σπάτουλα
Μαγνητική λεπίδα σπάτουλας προσρόφησης, αντί της λειτουργίας τοποθέτησης οπής βίδας, βολική και γρήγορη αντικατάσταση.
8. Πλάκα αναρρόφησης κενού και λειτουργία άνω πίεσης
Μπορεί να σφίξει αυτόματα PCB διαφόρων μεγεθών και πάχους για να ξεπεράσει αποτελεσματικά την παραμόρφωση της πλακέτας, Βεβαιωθείτε ότι ο κασσίτερος εκτυπώνεται ομοιόμορφα.
9. Υποστήριξη απρόσκοπτης σύνδεσης συστήματος MES
Μπορεί να σαρώσει τον κωδικό 1D κωδικό 2D στο PCB του πελάτη και να καταγράψει τις σχετικές πληροφορίες. οι οποίες μπορούν να κοινοποιηθούν με το σύστημα MES του πελάτη. Το σύστημα MES χρησιμοποιεί κωδικό 2D, κωδικό 1D, mobile IOT και άλλες τεχνολογίες για τη διεξαγωγή επιστημονικής διαχείρισης στην προετοιμασία υλικών αποθήκης και πρόληψη, διαχείριση παραλαβής εισερχόμενων υλικών, φόρτωση υλικών και πρόληψη σφαλμάτων, προγραμματισμό παραγωγής, ιχνηλασιμότητα ποιότητας, έλεγχο Kanban κ.λπ. στη διαδικασία παραγωγής SMT. Μέσω της διαδικασίας βελτιστοποίησης για τη βελτίωση της αποδοτικότητας της παραγωγής, τη βελτίωση της ποιότητας των προϊόντων, τη μείωση του κύκλου παραγωγής, τη μείωση του κόστους κατασκευής, για την επίτευξη μιας ολοκληρωμένης και επιστημονικής διαχείρισης ιχνηλασιμότητας, για να βοηθήσει τις επιχειρήσεις να ανταποκριθούν γρήγορα στις αλλαγές της αγοράς, να βελτιώσουν την βασική ανταγωνιστικότητα.
10. Διασύνδεση λειτουργίας SPI online
Ένα σύστημα κλειστού βρόχου σχηματίζεται συνδέοντας με το SPI. Αφού λάβει πληροφορίες ανατροφοδότησης ελαττωματικής εκτύπωσης SPI, το μηχάνημα θα προσαρμόσει αυτόματα την μετατόπιση σύμφωνα με την ανατροφοδότηση SPI. Η μετατόπιση XY μπορεί να ρυθμιστεί αυτόματα εντός 3PC. και καθαρίστε το stencil, βελτιώστε την ποιότητα εκτύπωσης και την αποδοτικότητα της παραγωγής, αποτελούν ένα πλήρες σύστημα ανατροφοδότησης εκτύπωσης.
Πλήρως αυτόματη γραμμή παραγωγής SMT, εργασία με μηχανήματα τοποθέτησης και τοποθέτησης Charmhigh:
Charmhigh, κορυφαία κινεζική μάρκα.
Service & Warranty:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και δια βίου σέρβις.
Παρέχουμε πάντα ανταλλακτικά μηχανημάτων, εργοστασιακή άμεση προμήθεια με εγγύηση.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.
Παρέχουμε one to one after-sale service. Κάθε μηχάνημα 100% δοκιμασμένο καλά πριν από την αποστολή.
