Λεπτομέρειες:
|
Δύναμη λειτουργίας: | 6 kW | Δύναμη εκκίνησης: | 32kW |
---|---|---|---|
Ποσότητα ζώνης θέρμανσης: | άνω8/κάτω8 | Περιοχή θέρμανσης: | 2830*350mm (επιλογή: 400mm) |
Με αυτόματο σιδηρόδρομο: | - Ναι, ναι. | Χρόνος προθέρμανσης: | Περίπου 20 mins |
Με χειριστήριο υπολογιστή: | Ναι, βιομηχανικός υπολογιστής της Siemens | Ζώνη ψύξης: | 2 |
Μέγεθος: | 4200*750*1430mm | Καθαρό βάρος: | 1000 κιλά |
Επισημαίνω: | Ελέγχος PC Άλυτος φούρνος επανεξέτασης,PC8835 Φούρνος επανεκτάσεως χωρίς μόλυβδο,PC8835 Αυτοματοποιημένος σιδηροδρομικός φούρνος επανεξέτασης |
PC8835 Πλήρως αυτόματος φούρνος επαναροής ράγας + έλεγχος PC 8 ζωνών θερμοκρασίας (up8+down8)
Οικονομικός φούρνος επαναροής SMT χωρίς μόλυβδο PC8835 / PC8840 μηχανή συγκόλλησης
2830*350mm, πλέγμαπλάτος 350mm,8 Ζώνες 6KW Μηχανή Συγκόλλησης
Λήψη καταλόγου PC8835:
Φούρνος επαναροής PC8835 - Instruction.pdf
Τεχνικές παράμετροι για PC8835
Μοντέλο |
PC8835 ή PC8840 (Έλεγχος PC, up8+down8, πλάτος 350mm (ή 400mm) |
Παράμετρος θερμαντικού μέρους | |
Ζώνη θέρμανσης | up8 + down8 |
Μήκος θέρμανσης | 2830mm |
Ζώνη ψύξης | 2 |
Παράμετρος μεταφορέα | |
Μέγιστο πλάτος PCB | Πλάτος πλέγματος 350mm (ή 400mm), Ράγα ρυθμιζόμενη 250mm |
Κατεύθυνση μεταφορέα | L→R (R→L.option) |
Ύψος μεταφορέα | Πλέγμα 880±20mm |
Σύστημα μεταφοράς | Μεταφορέας ιμάντα + Μεταφορέας ράγας |
Ταχύτητα μεταφορέα | 0-2000mm/min |
Παράμετρος ελέγχου | |
Παροχή ρεύματος | 5 καλώδια 380V 50/60Hz |
Ισχύς εκκίνησης | 24KW |
Ισχύς κατανάλωσης λειτουργίας | Περίπου 5-6KW |
Τρόπος ελέγχου | Βιομηχανικός υπολογιστής + οθόνη |
Χρόνος προθέρμανσης | Περίπου 20 λεπτά |
Εύρος ελέγχου θερμοκρασίας | Θερμοκρασία δωματίου-350℃ |
Έλεγχος θερμοκρασίας | Βιομηχανικός υπολογιστής+Έλεγχος μονάδας θερμοκρασίας, οδηγός SSR |
Ακρίβεια ελέγχου θερμοκρασίας | ± 1℃ |
Σφάλμα κατανομής θερμοκρασίας | ± 2℃ |
Συναγερμός βλάβης | Ασυνήθιστη θερμοκρασία (υπερβολικά υψηλή ή υπερβολικά χαμηλή θερμοκρασία μετά από σταθερή θερμοκρασία) |
Συναγερμός πτώσης πλακέτας | Επιλογή |
Μέγεθος και βάρος μηχανής | |
Καθαρό βάρος | Περίπου 1000kg |
Διαστάσεις (mm) Μ×Π×Υ | L3600×W700×H1430 |
Περιγραφή για PC8835 /PC8840:
1. Πατενταρισμένη τεχνολογία θερμαντικού σύρματος με ανεξάρτητη κυκλοφορία αέρα, μέθοδοι θέρμανσης από πάνω και κάτω, υψηλή θερμική απόδοση και ταχεία αύξηση της θερμοκρασίας, φτάνοντας την καθορισμένη θερμοκρασία λειτουργίας από τη θερμοκρασία δωματίου σε περίπου 20 λεπτά, με διαφορά θερμοκρασίας μικρότερη από 30°C μεταξύ της καθορισμένης θερμοκρασίας και της πραγματικής θερμοκρασίας στην περιοχή συγκόλλησης.
2. Εξοπλισμένο με ειδικό κινητήρα υψηλής θερμοκρασίας από την Taiwan San Yue, άμεση σύζευξη για την οδήγηση της θέρμανσης με ζεστό αέρα, εξασφαλίζοντας ισορροπημένη κατανομή ζεστού αέρα, χαμηλό θόρυβο και ελάχιστη δόνηση, επιτρέποντας στα εξαρτήματα 0201 να παραμένουν στη θέση τους κατά τη μεταφορά.
3. Μοναδικός σχεδιασμός αεραγωγού με εισαγόμενη κυκλοφορία αέρα κελύφους σαλιγκαριού και τριών στρώσεων συσκευές διανομής αέρα, παρέχοντας ομοιόμορφη κυκλοφορία αέρα, μεγάλη θερμική χωρητικότητα και ξεχωριστή θέρμανση για τη ζώνη προθέρμανσης, τη ζώνη ελέγχου θερμοκρασίας και τη ζώνη συγκόλλησης με ανεξάρτητη κυκλοφορία και έλεγχο θερμοκρασίας, κάθε ζώνη θερμοκρασίας ελέγχεται με ακρίβεια ±1°C, και ο θάλαμος του φούρνου ανοίγει με πνευματικό επάνω κάλυμμα.
4. Η τυπική διαμόρφωση περιλαμβάνει δύο ζώνες αναγκαστικής ψύξης, με τη θερμοκρασία του αέρα ψύξης να φτάνει έως και 5°C, και ο ρυθμός ψύξης στην πρώτη ζώνη ψύξης μπορεί να φτάσει -5°C/S. Ικανοποιεί αποτελεσματικά τις απαιτήσεις διαφόρων διαδικασιών χωρίς μόλυβδο.
5. Κατάλληλο για την προσαρμογή των καμπυλών θερμοκρασίας διαφόρων μοντέλων, με διαμορφώσεις διπλής ή τριπλής ζώνης συγκόλλησης, οκτώ γραμμών PROFILE TEST με ελάχιστο 8°C και συνεχείς δοκιμές καμπύλης ειδικά προσαρμοσμένες σε διαδικασίες συγκόλλησης χωρίς μόλυβδο στην Ιαπωνία ή την Ευρώπη και την Αμερική.
6. Ο τελευταίος σχεδιασμός ειδικών ραγών οδηγού μεταφοράς, κατασκευασμένες από κράμα αλουμινίου ανθεκτικό σε υψηλές θερμοκρασίες και φθορά, εξασφαλίζοντας υψηλή ακαμψία και μη παραμόρφωση.
7. Το σύστημα μεταφοράς χρησιμοποιεί έλεγχο ταχύτητας μεταβλητής συχνότητας, που οδηγείται από εισαγόμενους ιαπωνικούς κινητήρες Dongchuan, με υψηλής ποιότητας ανοξείδωτες αλυσίδες και ανοξείδωτους ιμάντες πλέγματος υλικού SUS316 για συγχρονισμένη μεταφορά, εξασφαλίζοντας περαιτέρω σταθερή μεταφορά. Είναι επίσης εξοπλισμένο με λειτουργία αδιάλειπτης παροχής ρεύματος (UPS), αποτρέποντας αποτελεσματικά τη ζημιά σε PCB μέσα στον φούρνο λόγω ξαφνικών διακοπών ρεύματος.
8. Ελέγχεται από έναν βιομηχανικό υπολογιστή, με οθόνη LCD και λειτουργικό σύστημα Windows 10, με ευέλικτες δοκιμές καμπύλης και ισχυρές δυνατότητες δυναμικής ανάλυσης καμπύλης, καθώς και τη δυνατότητα εκτύπωσης και αποθήκευσης όλων των δεδομένων, ικανοποιώντας τις απαιτήσεις των διαδικασιών χωρίς μόλυβδο.
Όλα τα ηλεκτρικά εξαρτήματα είναι κατασκευασμένα από εισαγόμενα εξαρτήματα και όλες οι γραμμές σήματος είναι θωρακισμένες για να εξασφαλίσουν σταθερή και αξιόπιστη λειτουργία του SMT24 για 24 ώρες την ημέρα, με εγγύηση ενός έτους σε ολόκληρη τη μηχανή και συντήρηση εφ' όρου ζωής.

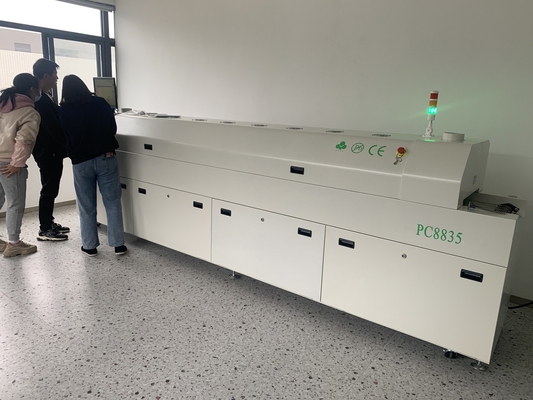

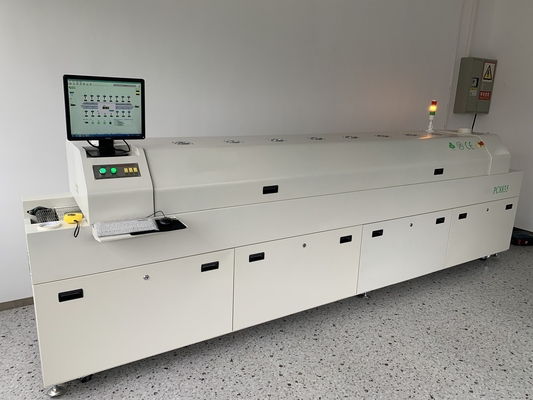

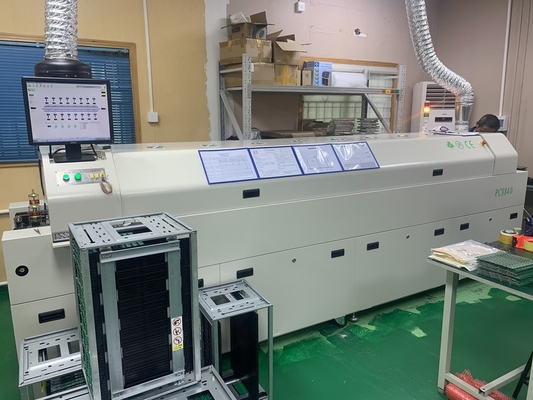

Πραγματικές εικόνες για PC8835:
Εγγύηση:
Η πλήρης μηχανή έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και υπηρεσία εφ' όρου ζωής.
Παρέχουμε πάντα ανταλλακτικά της μηχανής, αξιόπιστη άμεση προμήθεια εργοστασίου.
Παρέχουμε διαδικτυακή υποστήριξη ερωτήσεων και απαντήσεων και αντιμετώπισης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε ατομική εξυπηρέτηση μετά την πώληση.Κάθε μηχανή 100% ελεγμένη καλά πριν από την αποστολή.
