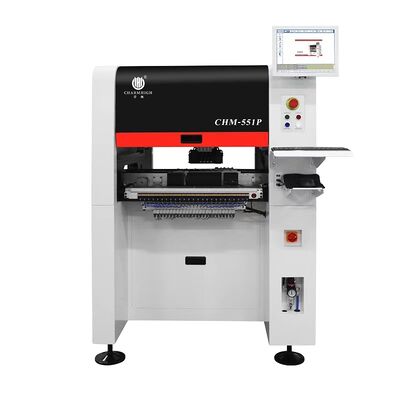

Charmhigh 551P SMD Pick and Place Machine Prototyping Μικρή παραγωγή παρτίδας CPK≥1.0
Ενημερωμένο Genius 4 κεφαλές μοντέλο CHM-551P SMD pick and place machine
Υψηλής ακρίβειας δομή χυτοσίδερου με αυτόματο φορτηγό PCB SMT pick and place ρομπότ.
Για παραγωγή μικρών παρτίδων και εσωτερική έρευνα και πρωτότυποποίηση
0201, 144 πιν IC υποστηρίζεται. CPK Test υποστήριξη. Οικονομικό high-end SMT Chip Mounter με υψηλή σταθερότητα.
Εισαγωγή του προϊόντος
Η CHM-551P είναι μια 4-κεφαλής υψηλής ακρίβειας γενικής χρήσης αυτόματη μηχανή επιλογής και τοποθέτησης SMT με μηχανισμό υψηλής διαμόρφωσης και εξαιρετική απόδοση σε προσιτή τιμή.Σχεδιασμένο για την έρευνα και ανάπτυξη και την SMT μικρομεσαία παραγωγήΤο CHM-551P αντιπροσωπεύει την καλύτερη μηχανή SMT προϋπολογισμού για το 2026.
Αυτή η επόμενη γενιά 4 κεφαλών SMT pick and place machine είναι σχεδιασμένη για υψηλής ακρίβειας συναρμολόγηση SMT, υποστηρίζοντας εξαρτήματα από 0201 έως 5050, BGA, 144 πιν IC, συμπεριλαμβανομένων των LED, ICs,και μεμονωμένα μέρη. Συμβατό με ηλεκτρικούς και πνευματικούς τροφοδοτητές σε πλάτους 8 mm, 12 mm, 16 mm, 24 mm, 32 mm και 44 mm.
Χτισμένο με βαρύ χυτοσίδηρο πλαίσιο, αυτό το αναβαθμισμένο μοντέλο προσφέρει ανώτερη δομική σταθερότητα, μειωμένες δονήσεις,και σημαντικά βελτιωμένη ακρίβεια τοποθέτησης και ταχύτητα σε σύγκριση με προηγούμενες εκδόσεις.
Εφαρμογές
- Συγκρότηση μικρών έως μεσαίων παρτίδων PCB
- Κατασκευή λωρίδων και λαμπτήρων LED
- Κατασκευή ηλεκτρονικών συσκευών (EMS)
- Έρευνα και ανάπτυξη πρωτοτύπων
- Εκπαιδευτικά ιδρύματα
- Αύξηση των γραμμών παραγωγής SMT
Βασικά χαρακτηριστικά
- Δοκιμή CPK υποστήριξης
- Αυτόματη αλλαγή ακροβωτίου (13 σετ βιβλιοθήκης ακροβωτίων)
- Θερμική αντιστάθμιση
- Αυτοματοποιημένη μεταφορά
- Βέλτιστη ταχύτητα: 14400 CPH
- Κατασκευή από χυτοσίδηρο
Προδιαγραφές CHM-551P
| Μέγεθος |
1020mm(L) x 1180mm(W) x 1450mm(H) |
| Βάρος |
556 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονοφασική) 1,5kw (μέση ισχύ 350w) |
| Εφοδιασμός αέρα. |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
4 κεφάλια |
| Ταχύτητα τοποθέτησης |
14400CPH (βέλτιστη) |
| Αύξηση της ακρίβειας |
(XY) ± 0,035 mm, CPK≥1.0 |
| Υψόμετρος στοιχείου |
12 χιλιοστά |
| Τύπος συστατικού |
0201/0402/0603·5050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/condensator/diode/triode/LED/IC κλπ.) |
| Δάχος PCB |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 270 mm ((W) (Κανονικός) · 600 mm ((L) x 350 mm ((W) (Επιλογικό) |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροβωτίου (13-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου |
Σύστημα Linux, εξοπλισμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθετώντας ευέλικτη επιτάχυνση και επιβράδυνση με καμπύλη S |
| Σύστημα μεταφοράς |
Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας |
50 Yamaha 8mm τυποποιημένες ατμοσφαιρικές/ηλεκτρικές στοίβες τροφοδοσίας (κατάλληλες επίσης για δίσκο IC και τροφοδοσία με ραβδί) |
| Σύστημα όρασης |
Εναλλακτικά, η μέτρηση αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των επιπτώσεων της οπτικοακουστικής ενέργειας. |

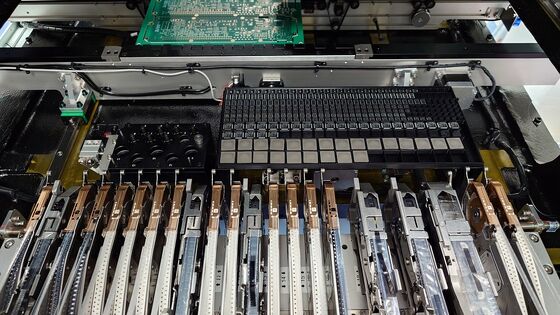

Συνδυασμός τροφοδοτών
Εργασία με παγκόσμιας προδιαγραφής υδραυλικές τροφοδοτικές συσκευές Yamaha και ηλεκτρικές τροφοδοτικές συσκευές (αποκτάται ξεχωριστά):
Οι επιλογές περιλαμβάνουν:
- Ηλεκτρικός τροφοδότης 8mm/12mm/16mm/24mm/32mm/44mm
- 8x4mm/12mm/16mm/24mm/32mm/44mm πνευματικός τροφοδότης
- Τροφοδότης δονήσεων
Τσάρμχαϊ ΣΜΤ, εργοστασιακή προμήθεια, άμεση παράδοση.
Τσάρμχαϊ, κορυφαία κινεζική μάρκα.

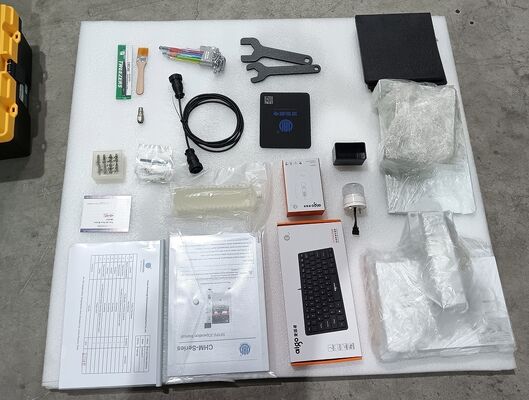

Κατάλογος μερών
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης |
1 |
Τσιμπιδάκι |
1 |
| Σφουγγαρίσματα |
8 |
Εσωτερική εξαγωνική σφραγίδα |
1 |
| Κουτί εργαλείων |
1 |
Λιπαντικό έλαιο |
1 |
| Κάρτα εγγύησης |
1 |
Φίλτρο |
4 |
| Εγχειρίδιο χρήστη |
1 |
Γρήγορος σύνδεσμος |
1 |
| Έκθεση δοκιμής |
1 |
Πλακέτο ποντικιού |
1 |
| Βούρτσα |
1 |
Καλώδιο τροφοδοσίας |
1 |
Γιατί να επιλέξετε το αναβαθμισμένο CHM-551P;
Με την κατασκευή του από χυτοσίδηρο, το κατακόρυφο σχεδιασμό εξοικονόμησης χώρου και την βελτιωμένη ακρίβεια, το CHM-551P προσφέρει βιομηχανική απόδοση τοποθέτησης SMT σε ανταγωνιστική τιμή.2-4 ημέρες προθεσμία με διαθεσιμότητα σε αποθέματα.
Παρακαλούμε σημειώστε:
Το μηχάνημα είναι έτοιμο για χρήση!
Το μόνο πράγμα που χρειάζεται να προετοιμάσετε είναι ένας εξωτερικός συμπιεστής αέρα (προμήθεια αέρα για τις πνευματικές τροφοδοσίες).
Παρακαλώ αγοράστε αυτό το μηχάνημα με αυτοπεποίθηση.
Υπηρεσία & Εγγύηση
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
