Αυτή η μηχανή είναι συμπαγή και αξιολάτρευτη, αλλά απίστευτα ισχυρή.
Στενό σχέδιοΥψηλής ακρίβειας μηχανή επιλογής και τοποθέτησης SMT TC066 Κύρια 50 τροφοδοσίες, Υποστήριξη 01005CPK>1.0
89 εκατοστά πλάτος, κατάλληλο για τις περισσότερες πόρτες γραφείων και ασανσέρ!
Παράμετροι TC06 Charmhigh:
| Μέγεθος |
890mm(L) x1450mm(W) x1500mm(H)
|
| Βάρος |
900 κιλά |
| Ηλεκτρική τροφοδοσία |
AC220V (50Hz, μονοφάση), 3kW |
| Προμήθεια αέρα |
0.5MPa ~ 0.7MPa |
| Παραγωγή κενού |
Ενσωματωμένη αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης |
6 |
| Ταχύτητα τοποθέτησης |
27800hp (βέλτιστο) |
| Αύξηση της ακρίβειας |
(xy) + 30μm,CPK≥1.0 |
| Υψόμετρος στοιχείου |
≤ 12 mm |
|
Τύπος συνιστώσας και εύρος συνιστώσας
|
- Αποκλεισμός του πυκνωτή αντίστασης, κυλινδρική δίοδος, αλουμίνιο
Κύρια σημεία της παρούσας παραγράφου
-Μεγαλύτερο.01005 έως 36*36mm, και μεγαλύτερα εξαρτήματα τοποθέτηση
|
| Μοντέλο |
00,6 mm έως 3,5 mm |
| Μέγεθος PCB |
350 mm ((L) x 300 mm ((W) |
| Μεταφορά PCB |
Αυτοματοποιημένη μεταφορά με 3 σιδηροτροχιές, συσκευή υποστήριξης PCB |
| Αλλαγή ακροβωτίου |
Αυτόματη αλλαγή ακροβωτίου (19-τρύπες βιβλιοθήκη ακροβωτίου) |
| Σύστημα ελέγχου |
Ενσωματωμένος βιομηχανικός υπολογιστής (σύστημα Windows)
Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |
Άξονας X&Y που οδηγείται απόΜηχανοκίνητα κινητήρες
|
| Σύστημα μεταφοράς |
Στροφές γείωσης + γραμμικές οδηγίες |
| Σύστημα τροφοδοσίας |
50 NXT 8 mm τυποποιημένες στοίβες τροφοδοσίας
(κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης |
Φωτοκάμερα πτήσης x 6 (δεκτό μέγεθος εξαρτήματος: 16mmx16mm) ·
κάμερα IC x 1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 36mmx36mm),
Η κάμερα σήμανσης x 2 |
1Αριθμός μοντέλου: TC06
2- Τσάρμχαϊ.
3Κύρια διαμόρφωση:Πλήρης αυτόματη γραμμή + αυτόματη παράδοση PCB + 6 κεφαλές 50 τροφοδοσίες +(xy) + 30μm,CPK>1.0 + άξονας X&Y που κινούνται από ελεγκτικό κινητήρα Panasonic + αυτόματη αλλαγή ακροβωτίου + 9 κάμερες + γείωση βίδα & γραμμικές οδηγίες +Θερμική αντιστάθμιση + βέλτιστη ταχύτητα: 27800CPH
4. Τροφοδότης: Τροφοδότης Fuji Electric (απόσπαστη αγορά)
5. Περιοχή PCB:350 mm ((L) * 300 mm ((W)
6. Έρχεται με υπολογιστή & πληκτρολόγιο & ποντίκι με σύστημα Windows
7Συστατικό: 01005/ 0201/ 0402 / 0603-5050/ διόδη/ τριόδη/ SOP/ QFP/ QFN/ BGA/ LED... έως μέγιστο IC 36*36mm
8Διάσταση: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, μονοφασική)
9. Χρόνος εκτέλεσης: 5-7 εργάσιμες ημέρες
10Παράδοση: θαλάσσια / παραλαβή από το εργοστάσιο μας απευθείας / αποστολή στην αποθήκη της Κίνας
11Μέθοδος πληρωμής: τραπεζική μεταφορά (T/T)
12Συσκευασία: πλακέτο
Το κανάλι Charmhigh στο YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
ΤC06 Εργασιακό βίντεο, τοποθέτηση 01005:Η Ελλάδα είναι η πρώτη χώρα στην Ευρώπη που έχει υπογράψει συμφωνία με την Ελλάδα για την προσχώρηση της.
Κατάλογος μερών:
| Άρθρο |
Ποσότητα |
Άρθρο |
Ποσότητα |
| TC06 Μηχανή διάλεξης και τοποθέτησης |
1 |
Λιπαντικό έλαιο |
1 |
| Σφουγγαρίσματα |
8 |
Φίλτρο |
4 |
| Κουτί εργαλείων |
1 |
Γρήγορος σύνδεσμος |
1 |
| Κάρτα εγγύησης |
1 |
Πλακέτο ποντικιού |
2 |
| Εγχειρίδιο χρήστη |
1 |
Καλώδιο τροφοδοσίας |
2 |
| Έκθεση δοκιμής |
1 |
Πλακέτο |
1 |
| Βούρτσα |
1 |
Πλακέτο ποντικιού |
1 |
| Τσιμπιδάκι |
1 |
LCD |
1 |

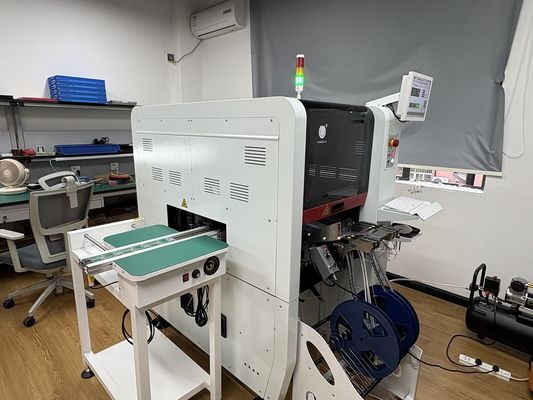

Charmhigh TC06, 6-κεφαλής 50-τροφοδότης: (πλάτος 890mm)
Ενσωματωμένο χυτοσίδηρο, εξαιρετικά ισχυρή δομή ακτίνας Χ.
Τα πλεονεκτήματα του TC06:
- Η υποστήριξη του CPK είναι ένα σημαντικό κλειδί για την επιλογή μιας μηχανής επιλογής και τοποθέτησης, καθιστώντας τη διαδικασία παραγωγής SMT πιο σταθερή.
-ANC: αυτόματη αλλαγή ακροβωτίων, οι ακροβωτίες μπορούν να κατανεμηθούν αυτόματα σύμφωνα με τα εξαρτήματα, καθιστώντας την παραγωγή SMT πιο έξυπνη και πιο αποδοτική.
- Πρωτόκολλο παγκόσμιας τοποθέτησης υψηλής ακρίβειας: ένα μηχάνημα μπορεί να καλύψει τις ανάγκες τοποθέτησης διαφόρων εξαρτημάτων με υψηλή σταθερότητα
-Σχεδιασμός βάσης από χυτοσίδηρο, η μηχανή διαλέξεως και τοποθέτησης λειτουργεί ομαλά σε υψηλή ταχύτητα, καλύτερα από το μάρμαρο.
-Ο άξονας X&Y που κινούνται από τον ελεγκτικό κινητήρα της Panasonic εξασφαλίζει τη μακροχρόνια σταθερότητα και την ακρίβεια του μηχανήματος.
Λύσεις για ειδικά σημεία πόνου: "Η αλλαγή των ακροβομβίδων τρελαίνει την ομάδα μου"
Ο αυτόματος μετατροπέας μύελων χειρίζεται 6 τύπους σε 30 δευτερόλεπτα.
Λύσεις για ειδικά σημεία πόνου: "Το ασανσέρ του εργοστασίου μας είναι πολύ μικρό"
890mm Slim Body ταιριάζει σε τυπικούς ανελκυστήρες χωρίς αποσυναρμολόγηση!
Λύσεις σημείων πόνου ειδικά για τη μηχανή:
"Η καλοκαιρινή ζέστη καταστρέφει την ακρίβεια της τοποθέτησης"
Η έξυπνη θερμική αντιστάθμιση διατηρεί ± 0,01 mm όλη μέρα.
Λύσεις σημείων πόνου ειδικά για τη μηχανή:
"Η ευθυγράμμιση του τροφοδοτητή καταναλώνει χρόνο παραγωγής"
Λέιζερ αυτόματη βαθμονόμηση ̇ ρυθμίζει 50 τροφοδοσίες σε 5 λεπτά.
Λύσεις σημείων πόνου ειδικά για τη μηχανή:
"Ενώ οι άλλοι τρέμουν, εμείς παραμένουμε σταθεροί: διπλή σταθερότητα κινητήρα για άψογη υψηλής ταχύτητας τοποθέτηση".
"Επιτέλους μια μηχανή που δεν δονείται από μικροσκοπικά τσιπ όταν βιάζονται παραγγελίες".
Λύσεις σημείων πόνου ειδικά για τη μηχανή:"Η εγκατάσταση νέων εξαρτημάτων διαρκεί ώρες"
Προεφοδιασμένη βιβλιοθήκη κοινών εξαρτημάτων Drag & drop για να ξεκινήσετε.
Λύσεις σημείων πόνου ειδικά για τη μηχανή:Η διακοπή λειτουργίας της μηχανής μας σκοτώνει τις προθεσμίες"
Το TC06 λειτουργεί σαν 3 μηχανές ∙ 24/7 αξιοπιστία.
Λύσεις σημείων πόνου ειδικά για τη μηχανή:"Η εκπαίδευση νέων χειριστών διαρκεί μήνες"
Απλή διεπαφή ∙ ο καθένας μπορεί να το εκτελέσει σε 1 ώρα.
Σύσταση παραγωγής SMT:
Δείγματα τοποθέτησης:
Η Charmhigh έχει απευθείας προμήθεια από το εργοστάσιο:
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, απευθείας εργοστάσιο με εγγύηση.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παρέχουμε μία προς μία υπηρεσία μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
