Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης

Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης
Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης

Μεγάλες Εικόνας :  Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Puhui
Πιστοποίηση: CE
Αριθμό μοντέλου: T961
Έγγραφο: T-961 Manual.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $1850 free shipping

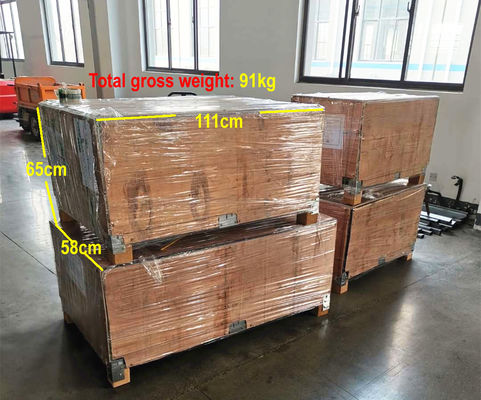

Συσκευασία λεπτομέρειες: Ξύλινο κιβώτιο
Χρόνος παράδοσης: 2-3 ημέρες
Όροι πληρωμής: T/T Paypal
Δυνατότητα προσφοράς: 200 ΤΟ ΜΗΝΑ

Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης

περιγραφή
Power: 3.5kw Dimensions: 1000*466*445mm
Heating zone quantity: upper3/down3 Heating area: 230*730mm
Heating up time: Around 7 mins
Επισημαίνω:

T961 φούρνος επανακυκλοφορίας υπολογιστών γραφείου

,

φούρνος επανακυκλοφορίας υπολογιστών γραφείου 730*230mm

,

3.5KW συγκολλώντας μηχανή

Το πιο καυτό φούρνος αναθέρμανσης SMT Mini Desktop τύπου μεταφορέα T961 220v

230*730mm6 Ζώνες3.5KW Μηχανή συγκόλλησης, Ειδικός σχεδιασμός για LED / SMD


Αγοράστε το από το ηλεκτρονικό κατάστημα με τη χαμηλότερη τιμή απευθείας:

T961: https://www.charmhigh-smt.com/sale-481488-t961-desktop-conveyor-reflow-oven-230-730mm-infrared-ic-heater-soldering-oven-puhui-220v.htm


Τεχνικές παράμετροι για το T961:

Μοντέλο

T-961

Η ποσότητα της ζώνης θέρμανσης

πάνω3/κάτω3

Το μήκος της ζώνης θέρμανσης

730mm

Ο τύπος θέρμανσης

έξυπνο επίπεδο sirocco και ταχεία υπέρυθρη θέρμανση

Η ποσότητα της ζώνης ψύξης

1

Μέγιστο πλάτος πλακέτας PCB

230mm

Η κατεύθυνση λειτουργίας

αριστερά→δεξιά

Επιλογές παράδοσης

Μετάδοση δικτύου&μετάδοση αλυσίδας

Η ταχύτητα της ταινίας μεταφοράς

0-290mm/min

Η παροχή ρεύματος

220V  50/60Hz

Μέγιστη ισχύς

3.5KW

Χρόνος θέρμανσης

Περίπου 7 λεπτά

Εύρος ελέγχου θερμοκρασίας

Θερμοκρασία δωματίου-300

Λειτουργία ελέγχου θερμοκρασίας

Έλεγχος κλειστού βρόχου PID

Ακρίβεια ελέγχου θερμοκρασίας

±1

Απόκλιση κατανομής θερμοκρασίας PCB

±2

Συνολικές διαστάσεις

1000×466×445mm

Βάρος μηχανήματος

70KG


Περιγραφή:

1. Αυτό το μηχάνημα επιλέγει την έξυπνη τεχνολογία θέρμανσης επιπέδου sirocco και ταχείας υπέρυθρης θέρμανσης, εξοπλισμένο με ειδικό σχεδιασμό τροχού αέρα, σταθερότητα ταχύτητας και ομοιόμορφη θερμοκρασία, κατάλληλο για αδιάλειπτη συγκόλληση των εξαρτημάτων LED και BGA.

2. Αυτό το μηχάνημα είναι εξοπλισμένο με συστήματα θέρμανσης τύπου ερπυστριοφόρου και έξι περιοχών θερμοκρασίας και κάθε περιοχή θερμοκρασίας χρησιμοποιεί ανεξάρτητο έλεγχο PID και τύπο θέρμανσης πάνω-κάτω, μπορεί να κάνει την εσωτερική θερμοκρασία πιο ακριβή και καλά αναλογική, χρειάζονται μόνο περίπου 7 λεπτά για να το αφήσετε να θερμανθεί στην θερμοκρασία λειτουργίας από τη θερμοκρασία δωματίου.

3. Έξυπνος τύπος θέρμανσης κυμάτων θερμοκρασίας, επιλογή κυμάτων υπερμεγέθους χωρητικότητας, έχει οκτώ κύματα θερμοκρασίας που μπορούν να  ικανοποιήσουν διάφορες τεχνολογικές απαιτήσεις συγκόλλησης.
4. Χρησιμοποιήστε προγραμματιζόμενη τεχνολογία, προκαθορίστε τη λειτουργία αποθήκευσης μνήμης κυμάτων θερμοκρασίας, μπορείτε να ολοκληρώσετε ολόκληρη τη διαδικασία συγκόλλησης αυτόματα σύμφωνα με το προκαθορισμένο κύμα σας.
5. Υιοθετήστε τη μέτρηση θερμοκρασίας θερμοστοιχείου και προσθέστε το κύκλωμα αντιστάθμισης, κάντε τη μέτρηση θερμοκρασίας πιο ακριβή, το κύμα πιο τέλειο.6. Χρησιμοποιήστε την έξυπνη τεχνολογία ελέγχου θερμοκρασίας PID. κάντε τον έλεγχο θερμοκρασίας πιο ακριβή.    Υιοθετήστε την εισαγόμενη ρελέ στερεάς κατάστασης μεγάλου ρεύματος μη επαφής, η έξοδος μπορεί να αποφύγει αποτελεσματικά τη ζημιά IC ή πλακέτας κυκλώματος λόγω της ταχείας ή αδιάλειπτης θέρμανσης, κάντε ολόκληρη τη διαδικασία συγκόλλησης πιο επιστημονική ασφάλεια.

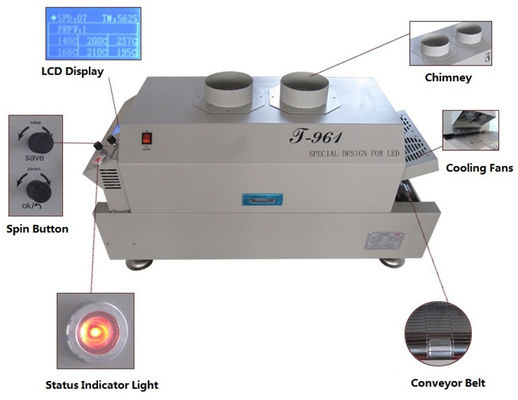

7. Το σύστημα μετάδοσης υιοθετεί εισαγόμενο κινητήρα μετατροπής συχνότητας, ταχύτητα κλειστού βρόχου PID, ομαλή λειτουργία,  εύρος ρυθμιζόμενης ταχύτητας 0-290mm/min.8. Υιοθετήστε ανεξάρτητη δομή τροχού και ειδικό ανοξείδωτο στήριγμα, ανθεκτικό στη φθορά, λειτουργεί ομαλά, η ακρίβεια ταχύτητας  μπορεί να φτάσει ±10mm/min.9. Ανεξάρτητη ζώνη ψύξης, για να εξασφαλιστεί η πλακέτα PCB χαμηλής θερμοκρασίας όταν απαιτείται.10. Φιλική διεπαφή λειτουργίας ανθρώπου-μηχανής, τέλεια οθόνη LCD, δεν χρειάζεται να συνδεθεί με τον υπολογιστή, μπορεί να παρακολουθήσει ολόκληρη τη διαδικασία επισκευής πολύ καθαρά.
11. Εργονομικός σχεδιασμός, πρακτικός και εύκολος στη λειτουργία. Καλή ποιότητα κατασκευής, αλλά ταυτόχρονα ελαφρύ και μικρό αποτύπωμα επιτρέπει στο T-960 να τοποθετηθεί εύκολα σε πάγκο, να μεταφερθεί ή να αποθηκευτεί.


Βάση για ρύθμιση κύματος:

1. Η θεωρία συγκόλλησης αναθέρμανσης και το κύμα θερμοκρασίας

Όταν η πλακέτα PCB μπαίνει στην περιοχή θέρμανσης (ξηρή περιοχή), ο διαλύτης και το αέριο στην πάστα συγκόλλησης θα εξατμιστούν. Ταυτόχρονα, το ρευστό μπορεί να βρέξει το μαξιλαράκι και την άκρη και το πόδι του εξαρτήματος. Η πάστα συγκόλλησης λιώνει, καταρρέει και καλύπτει το μαξιλαράκι, οδηγώντας στο μαξιλαράκι και τα ακίδες εξαρτημάτων απομονώνουν το οξυγόνο. Η πλακέτα PCB μπαίνει στην περιοχή διατήρησης θερμότητας. Η πλακέτα PCB και τα εξαρτήματα λαμβάνουν πλήρη προθέρμανση. Σε περίπτωση καταστροφής της πλακέτας PCB και των εξαρτημάτων όταν μπαίνει στην περιοχή συγκόλλησης και η θερμοκρασία ανεβαίνει γρήγορα. Όταν η πλακέτα PCB μπαίνει στην περιοχή συγκόλλησης, η θερμοκρασία ανεβαίνει και η πάστα συγκόλλησης λιώνει. Όταν η πλακέτα PCB μπαίνει στην περιοχή ψύξης, η υγρή πάστα συγκόλλησης τα σημεία συγκόλλησης στερεοποιούνται. Η διαδικασία αναθέρμανσης έχει ολοκληρωθεί.

Η θερμοκρασία είναι το κλειδί για την ποιότητα της συγκόλλησης. Η πραγματική και η ρύθμιση της κλίσης θέρμανσης θερμοκρασίας και η μέγιστη θερμοκρασία θα πρέπει να είναι σύμφωνες. Πριν η θερμοκρασία φτάσει τους 160°, ελέγξτε την ταχύτητα θέρμανσης σε περίπου  1°/S. Εάν η θέρμανση είναι πολύ γρήγορη, η πλακέτα PCB και τα εξαρτήματα θα καταστραφούν και η πλακέτα PCB ενδέχεται να είναι εκτός  σχήματος. Από την άλλη πλευρά, το ρευστό εξατμίζεται πολύ γρήγορα. Και είναι εύκολο να φτιάξετε μπάλα κασσίτερου συγκόλλησης. Ρυθμίστε τη μέγιστη θερμοκρασία 20°-40° υψηλότερη από το σημείο τήξης της πάστας συγκόλλησης. Ρυθμίστε τον χρόνο αναθέρμανσης 10S~60S. Εάν η μέγιστη θερμοκρασία είναι χαμηλή ή ο χρόνος αναθέρμανσης είναι σύντομος, θα επηρεάσει την ποιότητα της συγκόλλησης και σοβαρά προκαλεί την πάστα συγκόλλησης να μην λιώσει. Εάν η μέγιστη θερμοκρασία είναι υψηλή ή ο χρόνος αναθέρμανσης είναι μεγάλος, η μεταλλική ισχύς θα οξειδωθεί και θα επηρεάσει την ποιότητα της συγκόλλησης και σοβαρά προκαλεί ζημιά στο εξάρτημα και την πλακέτα PCB.
2. Η ρύθμιση του κύματος θερμοκρασίας

Ρυθμίστε το κύμα σύμφωνα με την πάστα συγκόλλησης και την παραπάνω βάση. Διαφορετική πάστα συγκόλλησης, επιλέξτε και ρυθμίστε διαφορετικά κύματα. Επιπλέον, το κύμα θερμοκρασίας σχετίζεται με το PCB, την πυκνότητα και το μέγεθος των εξαρτημάτων. Γενικά, η θερμοκρασία συγκόλλησης χωρίς μόλυβδο θα πρέπει να είναι υψηλότερη κατά 40° από το σημείο τήξης.

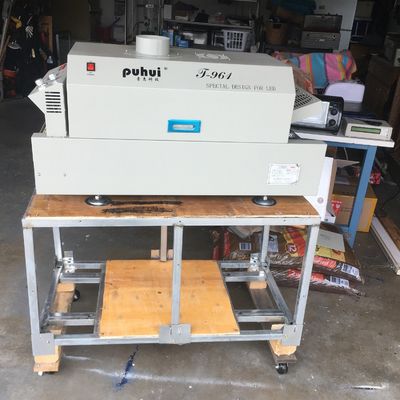

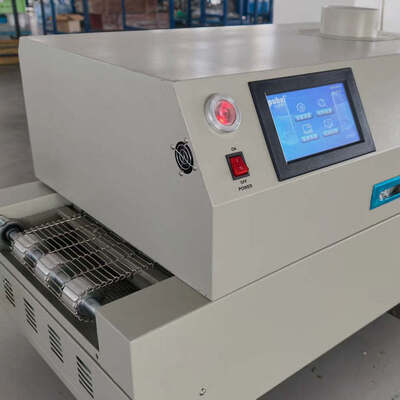

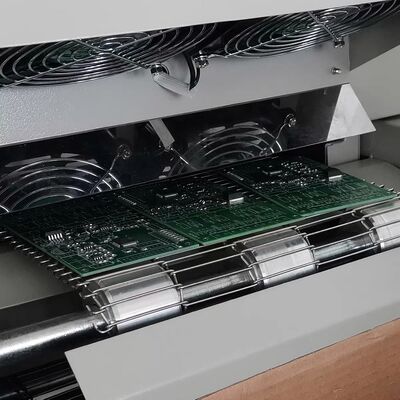

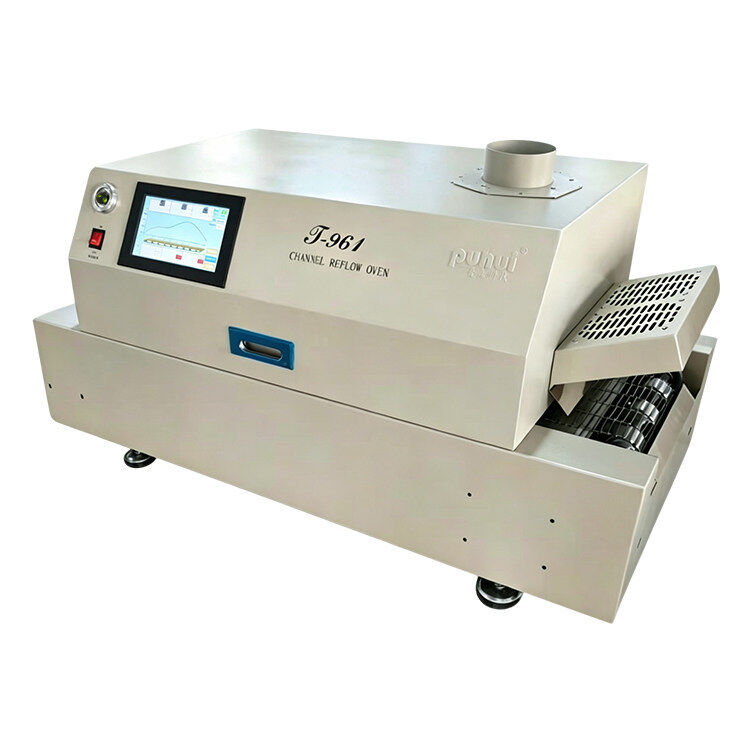

100% Πραγματικές εικόνες ως εξής:

Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 0


Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 1


Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 2


Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 3


Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 4


Σύσταση μικρής γραμμής παραγωγής SMT:

Τ961 Τούβλος επιτραπέζιας επιστροφής με μεταφορέα 730*230mm 6 temp ζώνες 3.5KW μηχανή συγκόλλησης 5

Εγγύηση:

Το πλήρες μηχάνημα έχει περίοδο εγγύησης 1 έτους από την ημερομηνία αγοράς και διάρκεια ζωής.
Παρέχουμε πάντα ανταλλακτικά μηχανημάτων, αξιόπιστη άμεση προμήθεια εργοστασίου.
Παρέχουμε διαδικτυακή υποστήριξη Q/A και αντιμετώπισης προβλημάτων και υπηρεσία τεχνικών συμβουλών.

Παρέχετε υπηρεσία after-sale one to one. Κάθε μηχάνημα 100% δοκιμασμένο καλά πριν από την αποστολή.
