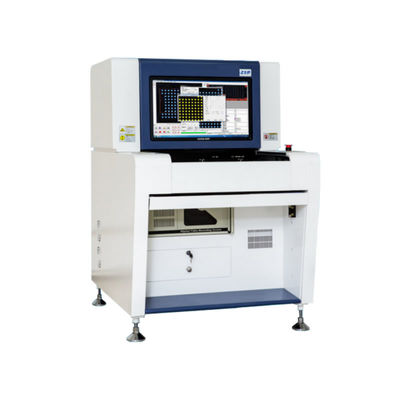

Ελαστικός μηχανισμός οπτικής επιθεώρησης AOI Z5P Off-line AOI (υψηλού επιπέδου) SMT για την κατασκευή γραμμής συναρμολόγησης PCB PCBA
Πολυλειτουργικό έξυπνο AOI, μέγεθος PCB 25*25mm - 480*330mm, υποστήριξη 0201, 500 megapixels χρωματική κάμερα
Περιγραφή:
Η μηχανομηχανή Z5P Off-line Automated Optical Inspection Machine διαθέτει πολλαπλό πρόγραμμα, πολλαπλό τεστ και αυτόματη εναλλαγή μεταξύ εμπρός και πίσω προγραμμάτων δοκιμών, σύστημα αναγνώρισης barcode έξυπνης κάμερας,Συνδυασμός λειτουργιών τηλεπρογραμματισμού και ελέγχου ύψους.
Χαρακτηριστικά Z5P:
1Μπορεί να χρησιμοποιηθεί αποτελεσματικά μετά την εκτύπωση, πριν από την επανεξέταση, μετά την επανεξέταση, τη συγκόλληση κυμάτων και άλλες σχετικές μη τυποποιημένες δοκιμές.
2. έξυπνο πρόγραμμα ελέγχου, μπορεί να καλέσει προγράμματα αυτόματα από την κάμερα να αναγνωρίσει τον barcode ή την ετικέτα στο PCB.
3Μπορεί να επικοινωνεί με άλλους εξοπλισμούς σταθμού μέσω της μονάδας επικοινωνίας, και απρόσκοπτη σύνδεση με το MES.
4Ο αλγόριθμος δοκιμής λογισμικού μπορεί να συνδυαστεί ευέλικτα και ελεύθερα για τη βελτίωση της ακρίβειας ελέγχου.
5. Υποστηρίζουν τη λειτουργία μεγάλου διακομιστή δεδομένων, μπορεί να ελέγχει κεντρικά κεντρικά από το λογισμικό SPc, ένας χειριστής ελέγχει πολλές συσκευές.
6. έξυπνη λειτουργία συναγερμού δεδομένων, σύμφωνα με τις ανάγκες της διαχείρισης της παραγωγής του χρήστη για τον έλεγχο των δεδομένων, ειδικές πληροφορίες συναγερμού πρέπει να αναγνωρίζονται από τον διαχειριστή,για να εξασφαλιστεί αυστηρός έλεγχος της ποιότητας του προϊόντος.
Τα πλεονεκτήματα του Z5P:
1Πολλοί αλγόριθμοι και τεχνολογίες συνδυάζονται και εφαρμόζονται μαζί.
2Η ταυτόχρονη επιθεώρηση για πολλαπλές σανίδες και η μετατόπιση επιθεώρησης των δύο πλευρών της σανίδας (τα πάνω και τα κάτω στοιχεία) βελτιώνουν την αποτελεσματικότητα της επιθεώρησης.
3.Συστηρία αναγνώρισης barcodes έξυπνης κάμερας. ((Μπορεί να αναγνωρίσει 1D & 2D barcode).
4Πολλαπλό σύστημα παρακολούθησης μηχανών, μπορεί να γνωρίζει καλά όλες τις συνθήκες παραγωγής.
5Ο απομακρυσμένος προγραμματισμός και η αποδιορθωτική λειτουργία καθιστούν το λογισμικό ευκολότερο και πιο εύκολο.
| Κατηγορία |
Τμήμα |
Ειδικότητα |
|
Αναγνώριση
Σύστημα
|
Επιθεώρηση |
Χρησιμοποιώντας συνθετικά πολλούς αλγόριθμους, όπως WDM, τεχνολογία αντίθεσης χρώματος εικόνας, ανάλυση βακτηρίου χρώματος, ομοιότητα, δύο-
Τεχνολογία χειρισμού αξίας OCR Ανάλυση περιγράμματος, επιθεώρηση σφαίρας συγκόλλησης και τεχνολογία ανάλυσης κυμάτων DlP κλπ. |
| Κάμερα |
5MP χρωματική κάμερα: 20um (15um,10um για επιλογή) |
| Φωτοστάσιο |
3 δαχτυλίδια RGB LED φωτιστικό, με ειδική ομοαξονική οπτική για επιλογή. |
| Ταχύτητα επεξεργασίας εικόνας |
0201 Τσιπ |
≤ 10 ms |
| Χρόνος ανά εικόνα |
≤ 170 ms |
| Στοιχεία επιθεώρησης |
Ελαττώματα της Paste Printig |
Λάθος ευθυγράμμιση, υπερχείλιση, ανεπαρκής, ανοιχτή προσκόλληση, κηλίδα |
| Επεξεργάζεται Ελαττώματα |
Ελλείψει, διαστρεβλωμένη, στρεβλή, ταφόπλακα, πινακίδα, ανατροπή, αντιστροφή πολικότητας, λάθος, κατεστραμμένη |
| Λάθη συγκόλλησης |
Υπερρροή, ανεπαρκής, σύντομη συγκόλληση, λεκέ, ψευδή συγκόλληση |
| Ελέγξτε την συγκόλληση κυμάτων |
Υπερρροή, ανεπαρκής, σύντομη, Υπερβολική συγκόλληση, κενό συγκόλλησης |
| Αντιστατικά μέτρα |
Αντιστατική ηλεκτρική πρίζα, αντιστατικό στεφάνι |
|
Μηχανισμός
Σύστημα
|
Μέγεθος PCB |
|
25x25mm~480x330mm,μπορεί να κάνει μεγαλύτερο μέγεθος σύμφωνα με τις απαιτήσεις των επιστημόνων |
| Μοντέλο |
|
±2 mm |
| Ανεπάρκεια διαμόρφωσης PCB |
|
0.5mm - 5.0mm |
| Απαλλαγή συστατικών |
|
Το όριο που καθορίζεται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 575/2013 εφαρμόζεται σε κάθε περίπτωση. |
| Ελάχιστα μέρη χώρου |
|
20um: 0201 Τσιπ,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC |
| Πλατφόρμα X Y |
Οδηγός |
Συστήματα παροχής ενεργού ρεύματος |
| Προσανατολισμός |
< 10 μm |
| Ταχύτητα κίνησης |
700 mm/s |
| Ελαφρύ σύστημα |
Σύστημα λειτουργίας |
Microsoft Windows 10 |
| Ελέγχος και αναγνώριση |
Χαρακτηριστικά |
Αυτόματη κλήση του προγράμματος και αναγνώριση της άνω ή κάτω πλευράς του PCB,Λογιστική λειτουργία συναγερμού δεδομένων Υποστήριξη του κεντρικού μοντέλου κεντρικής βάσης δεδομένων |
| Λειτουργία |
Γραφικός προγραμματισμός, εύκολο στη λειτουργία, Πολλαπλά αλγόριθμα μπορούν να συνδυαστούν ελεύθερα, Υποστήριξη εκτός σύνδεσης προγραμματισμού 8debugging:Αυτόματη δημιουργία εκθέσεων SPC |
| Σημείωση |
Αριθμοί |
Μπορείτε να επιλέξετε 3 βαθμούς |
| Αναγνωρίζοντας την Ταχύτητα |
0.5s/τμήματα |
| Άλλα |
Μέγεθος μηχανής (LxWxH) |
868x1055x1365 χιλιοστά |
| Βάρος |
~ 310kg |
| Ηλεκτρική τροφοδοσία |
AC220V:10%, μονοφάση 50/60HZ, κατανάλωση ισχύος 600W |
| Εργασιακό περιβάλλον |
Θερμοκρασία 10-40C υγρασία 30-80% RH |

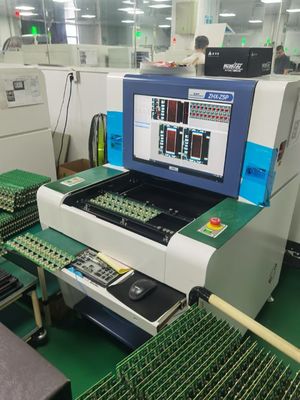

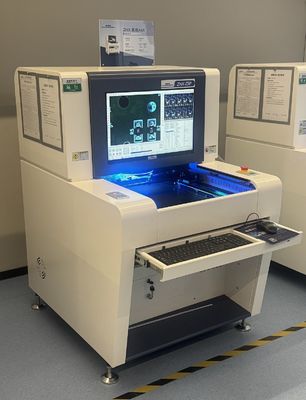

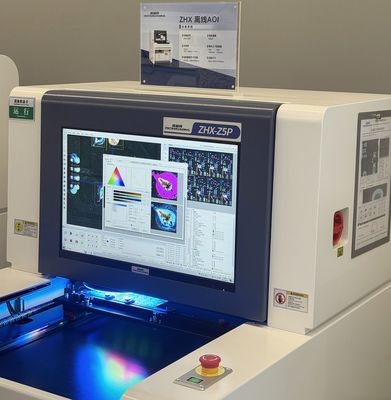

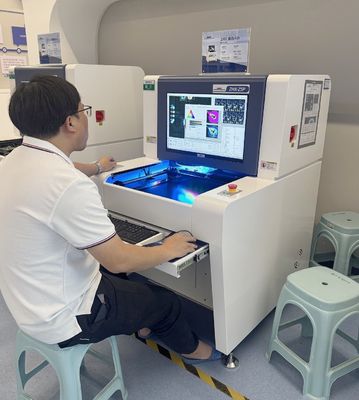

100% αληθινές φωτογραφίες.
Η αρχική τεχνολογία εξαγωγής και ανάλυσης χρωμάτων
Μέσω της ειδικής μικροχρωματικής εκχύλισης της εικόνας λήψης, σύμφωνα με το τυποποιημένο πρότυπο ειδικής μικροχρωματικής επιφάνειας ειδικής βαρύτητας, ανάλυσης και επεξεργασίας εικόνας,ώστε να εξαχθεί πιο ακριβώς η ανάγκη ανίχνευσης του περιεχομένουΗ περιφερειακή εφαρμογή των πολλαπλών σημάτων και των πολλαπλών πλακών μπορεί να προσαρμοστεί καλύτερα στις απαιτήσεις δοκιμής των προϊόντων και έχει μεγαλύτερη εφαρμοσιμότητα.
Ευφυής αλγόριθμος ανίχνευσης χάλυβα
Μέσα από την ανάλυση και λειτουργία του χρώματος, της φωτεινότητας και των χαρακτηριστικών σχήματος και χρώματος των κομματιών κασσίτερου στο υπόστρωμα, οι κομματιές κασσίτερου στο υπόστρωμα μπορούν να ανιχνευθούν και να αναλυθούν.Οι ακτίνες από κασσίτερο στα μεμονωμένα στοιχεία μπορούν να ανιχνευτούν, και οι χάντρες από κασσίτερο σε ολόκληρη την πλάκα μπορούν επίσης να ανιχνευθούν από το συνολικό πλαίσιο εικόνας του υποστρώματος.
Αλγόριθμοι πολλαπλών ενιαίων κουτιών
Η ολοκληρωμένη εφαρμογή διαφόρων αλγορίθμων βελτιώνει σημαντικά το ποσοστό ευθείας ανίχνευσης του προϊόντος και μειώνει το ποσοστό εσφαλμένης εκτίμησης και το αποτέλεσμα δοκιμής είναι καλύτερο.Ένα ενιαίο κουτί ανίχνευσης χρησιμοποιείται για την υλοποίηση της συγχώνευσης πολλαπλών αλγορίθμων ανίχνευσης, και η ποιότητα του προϊόντος αναλύεται και ανιχνεύεται με την ανάλυση της αρχής από διαφορετικές γωνίες.
Συνιστάται η γραμμή συναρμολόγησης PCB:
Τσάρμχαϊ, πάροχος λύσεων SMT, αξιόπιστος κατασκευαστής.
