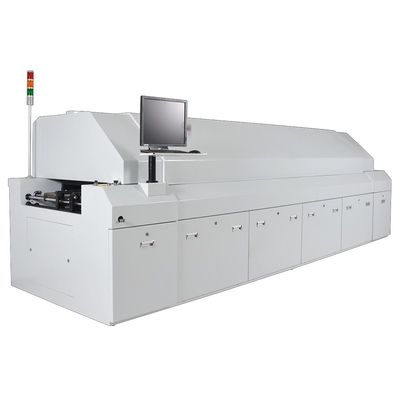

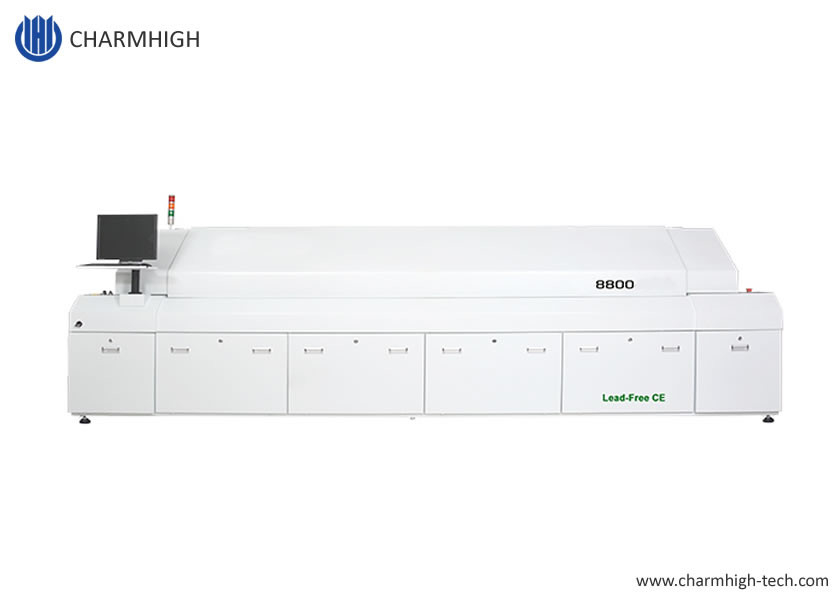

8800 Πλήρως αυτόματο σιδηροδρομικό μεγάλο φούρνο επανεξέτασης + χειρισμός PC 8 ζώνες θερμοκρασίας (πάνω8+κάτω8)
Μη μολύβδιος SMT Reflow Oven 8800 SMT φούρνος συγκόλλησης, μέγεθος θέρμανσης3180*500 mm
8800 Μεγάλων μεγεθών 8 ζώνες ελεύθερος μόλυβδου SMT φούρνος συγκόλλησης
| Αριθμός μοντέλου. |
8800 |
| Παράμετροι θέρμανσης |
| Αριθμός ζωνών θέρμανσης |
Πάνω8 + Κάτω8 |
| Διάρκεια των ζωνών θέρμανσης |
3180 χιλιοστά |
| Παράδειγμα θέρμανσης |
Πλήρης θερμός αέρας (πάνω και κάτω σε μικρό κύκλο) |
| Αριθμός ζωνών ψύξης |
Πλασματικός ανεμιστήρας με ψύξη με αέρα και ψύξη δύο σταδίων (μήκος 800MM) |
| Παράμετροι εξαρτημάτων μεταφορέα |
| Μέγιστο πλάτος PCB |
πλάτος ματιών 500 mm |
| Κατεύθυνση μεταφορέα |
Α → Α |
| Υψόμετρο μεταφοράς |
880±20 mm |
| Πράκτορας μετάδοσης |
Δίκτυο + αυτόματη σιδηροτροχιά |
| Πεδίο ταχύτητας μεταφορέα |
0-2000 mm/min |
| Παράμετροι των μερών ελέγχου |
| Ηλεκτρική τροφοδοσία |
5 καλώδια, 3 φάσεις, 380V |
| Ξεκινήστε την ενέργεια |
48KW |
| Κατανάλωση ενέργειας |
Περίπου 8-10KW |
| Ώρα θέρμανσης |
Περίπου 20 λεπτά. |
| Περιοχή ρύθμισης θερμοκρασίας |
Θερμοκρασία δωματίου - 380°C |
| Μέθοδος ελέγχου θερμοκρασίας |
PC+PID+SSR |
| Διαφορά θερμοκρασίας μεταξύ γειτονικών ζωνών |
70 °C, μπορεί να ανταποκρίνεται στα υψηλότερα πρότυπα της αμόλυβδης διαδικασίας. |
| Ακριβότητα ελέγχου της θερμοκρασίας |
±2°C |
| Απόκλιση θερμοκρασίας στο PCB |
±2°C |
| Ασυνήθιστος συναγερμός |
Ασυνήθιστη θερμοκρασία (πολύ υψηλή ή πολύ χαμηλή μετά τη διατήρηση της σταθερής θερμοκρασίας) |
| Προστασία κατά της απενεργοποίησης |
ΥΠΣ |
| Ανοιχτός δρόμος |
Ηλεκτρική ράβδο βίδας |
| Γενικές παραμέτρους |
| Μέγεθος ((L*W*H) mm |
5300*1350*1500 mm |
| Βάρος |
Περίπου 1800 κιλά. |

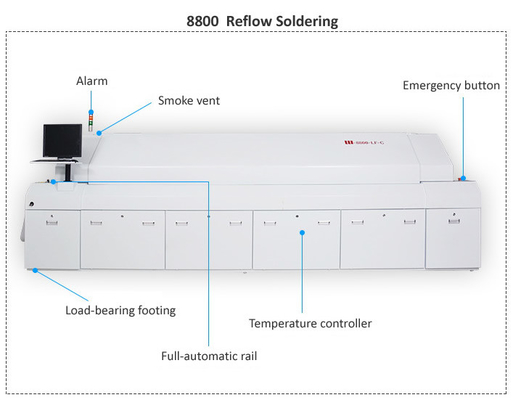

Τεχνικά χαρακτηριστικά του φούρνου 8800:
1Ηλεκτρονικός υπολογιστής + νοήμονα σύστημα ελέγχου Siemens PLC, με υψηλή ακρίβεια ελέγχου θερμοκρασίας ±2°C (μπορεί να λειτουργεί εκτός σύνδεσης χωρίς να επηρεάζει την παραγωγή σε περίπτωση συντριβής του υπολογιστή),διασφάλιση της σταθερότητας και της αξιοπιστίας του συστήματος ελέγχου;
2. Διασύνδεση λειτουργίας Windows, ισχυρή και εύκολη στη λειτουργία·
3Το άνω άνοιγμα του σώματος του φούρνου υιοθετεί έναν ηλεκτρικό μηχανισμό αυτόματης ανύψωσης για την ασφάλεια και την αξιοπιστία.
4. Εξοπλισμένο με συσκευή τεντώματος ζώνης πλέγματος, εξασφαλίζοντας ομαλή, μη δονητική και μη παραμορφωτική μεταφορά, εξασφαλίζοντας την ομαλή μεταφορά PCB.Σύγχρονος μηχανισμός μεταφοράς τροχιάς καθοδήγησης (μπορεί να συνδεθεί σε απευθείας σύνδεση με πλήρως αυτόματες μηχανές τοποθέτησης), διασφαλίζοντας ακριβή ρύθμιση του πλάτους της σιδηροτροχιάς καθοδήγησης και μακρά διάρκεια ζωής·
5Όλες οι ζώνες θέρμανσης ελέγχονται από τον υπολογιστή χρησιμοποιώντας έλεγχο PID (οι ζώνες άνω και κατώτερης θερμοκρασίας ελέγχονται ανεξάρτητα και μπορούν να ανοίξουν ξεχωριστά).Η θέρμανση ζώνης μπορεί να χρησιμοποιηθεί για τη μείωση της ισχύος εκκίνησης);
6. Η μετάδοση ζώνης ματιού ελέγχεται πλήρως από τον υπολογιστή, ο οποίος μπορεί να ανταποκριθεί στην ταυτόχρονη παραγωγή διαφορετικών τύπων PCB.
7Έχει λειτουργία συναγερμού ήχου και φωτός.
8. Εξοπλισμένο με προστατευτικό κατά της διαρροής για την εξασφάλιση της ασφάλειας των χειριστών και του συστήματος ελέγχου·
9- ενσωματωμένο UPS και αυτόματη καθυστέρηση με τη χρήση μέθοδος θέρμανσης τουρμπίνης, ανεξάρτητα συστήματα μικρής κυκλοφορίας θερμού αέρα για τα άνω και τα κάτω στρώματα, ομοιόμορφη θερμοκρασία,υψηλή θερμική αποδοτικότητα αντιστάθμισης, αποτελεσματικοί σωλήνες αέρα υπό πίεση για να αυξήσει σημαντικά τη ροή του θερμού αέρα που κυκλοφορεί, ταχεία αύξηση της θερμοκρασίας (περίπου 20 λεπτά), υψηλή θερμική αποδοτικότητα αντιστάθμισης,που είναι ικανή για συγκόλληση σε υψηλές θερμοκρασίες και σκληρύνωση;
10Κάθε ζώνη θερμοκρασίας των άνω και κατώτερων στρωμάτων διαθέτει ανεξάρτητο αισθητήρα ανίχνευσης θερμοκρασίας, που παρακολουθεί και αντισταθμίζει την ισορροπία κάθε ζώνης θερμοκρασίας σε πραγματικό χρόνο.
11Το λειτουργικό σύστημα έχει διαχείριση κωδικού πρόσβασης για να αποτρέψει μη εξουσιοδοτημένο προσωπικό από την αλλαγή των παραμέτρων της διαδικασίας.Η διαχείριση εγγράφων λειτουργίας μπορεί να εντοπίσει τη διαδικασία τροποποίησης των παραμέτρων της διαδικασίας, διευκολύνοντας τη βελτίωση της διαχείρισης. Μπορεί να αποθηκεύσει τις υπάρχουσες ρυθμίσεις θερμοκρασίας και ταχύτητας των χρηστών και τις καμπύλες θερμοκρασίας τους και να εκτυπώσει όλα τα δεδομένα και τις καμπύλες·
12Το ενσωματωμένο παράθυρο ελέγχου, οι διακόπτες υπολογιστών, οι καμπύλες δοκιμής, οι καμπύλες εκτύπωσης και τα δεδομένα μετάδοσης μπορούν να λειτουργήσουν εύκολα, με ένα φιλικό προς το χρήστη σχεδιασμό.Εξοπλισμένο με σύστημα δοκιμής σε απευθείας σύνδεση τριών καναλιών καμπύλης θερμοκρασίας, η οποία μπορεί να ανιχνεύσει την πραγματική καμπύλη θερμοκρασίας του αντικειμένου συγκόλλησης ανά πάσα στιγμή (χωρίς να απαιτείται ξεχωριστός δοκιμαστής καμπύλης θερμοκρασίας),
13Ειδική δομή κυκλοφορίας αέρα υπό πίεση και σχεδιασμός καλωδίου θέρμανσης με ειδικό σχήμα, χωρίς θόρυβο, χωρίς δονήσεις, με πολύ υψηλό ρυθμό ανταλλαγής θερμότητας,και μια πολύ μικρή διαφορά θερμοκρασίας △t μεταξύ του κάτω μέρους των κατασκευαστικών στοιχείων και της πλακέτας PCB, η οποία ανταποκρίνεται περισσότερο στις αυστηρές απαιτήσεις των διαδικασιών χωρίς μόλυβδο, ιδίως για τα προϊόντα χωρίς μόλυβδο με απαιτήσεις υψηλής δυσκολίας συγκόλλησης.

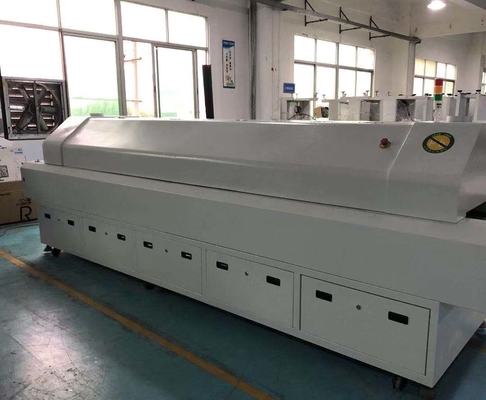

Αληθινές φωτογραφίες για το 8800:
Συνιστάται μεγάλη γραμμή παραγωγής SMT:
1. φορτιστή PCB
2Πλήρως αυτόματο εκτυπωτή ζύμωσης G5
3Μεταφορέας PCB
4Μηχανή διάλεξης και τοποθέτησης TS10 (10 κεφαλές)
5Μηχανή διάλεξης και τοποθέτησης TM08 (8 κεφαλές)
6Μεταφορέας PCB
7. 8 ζώνες θερμοκρασίας φούρνος επαναρρόφησης 8800
8. Αφόρτιση PCB
Εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την αγορά και δια βίου υπηρεσία.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παροχή εξυπηρέτησης μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
