Πλήρως αυτόματο φούρνο επαναροής σιδηροτροχιάς + χειρισμός PC 6 ζώνες θερμοκρασίας (πάνω6+κάτω6)
Μηχανή συγκόλλησης χωρίς μόλυβδο SMT PC6635
Μηχανή συγκόλλησης συγκόλλησης 5KW
PC6635 κατεβάστε τον κατάλογο:PC6635 Φούρνος επαναρρόφησης - Οδηγία.pdf
Τεχνική παράμετρος για το PC6635
| Σχήμα |
PC6635 (PC, επάνω6+κάτω6, πλάτος 350 mm) |
| Παράμετρος θέρμανσης |
| Ζώνη θέρμανσης |
Πάνω6 + κάτω6 |
| μήκος θέρμανσης |
2200 mm |
| Ζώνη ψύξης |
2 |
| Παράμετρος μεταφορέα |
| Μέγιστο πλάτος PCB |
Διάμετρο ματιών 350 mm, ρυθμιζόμενο σιδηρόδρομο 250 mm |
| Κατεύθυνση μεταφορέα |
Ε → Ε (Ε → Ε. επιλογή) |
| Υψόμετρος μεταφοράς |
Δίκτυο ματιών 880±20mm |
| Σύστημα μεταφορών |
Μεταφορέας με δίχτυ+ Μεταφορέας σιδηροδρόμου |
| Ταχύτητα μεταφορέα |
0-2000 mm/min |
| Παραμέτρο ελέγχου |
| Ηλεκτρική τροφοδοσία |
5 καλώδια 380V 50/60Hz |
| Δύναμη εκκίνησης |
24KW |
| Η κατανάλωση ισχύος λειτουργίας |
Περίπου 5-6KW |
| Τρόπος ελέγχου |
Βιομηχανικός υπολογιστής + οθόνης |
| Χρόνος προθέρμανσης |
Περίπου 20 λεπτά. |
| Πεδίο ελέγχου θερμοκρασίας |
Θερμοκρασία δωματίου-350°C |
| Ρυθμισμός θερμοκρασίας |
Βιομηχανική μονάδα ελέγχου PC+Temp, SSR Driver |
| Ακριβότητα ελέγχου της θερμοκρασίας |
± 1°C |
| Λάθος κατανομής θερμοκρασίας |
± 3°C |
| Προειδοποίηση για προβλήματα |
Ασυνήθιστη θερμοκρασία (υπερ-υψηλή ή υπερ-χαμηλή θερμοκρασία μετά από σταθερή θερμοκρασία) |
| Προειδοποίηση πτώσης επιφάνειας |
Επιλογή |
| Μέγεθος και βάρος μηχανής |
| Καθαρό βάρος |
Περίπου.400kg |
| Μέγεθος ((mm) L×W×H |
Δοκιμαστική μονάδα |
Περιγραφή για το PC6635:
1.Πατενταρισμένη τεχνολογία καύσης με ανεξάρτητη δομή κυκλοφορίας αέρα, μεθόδους θέρμανσης από πάνω και από κάτω, υψηλή θερμική απόδοση και ταχεία αύξηση της θερμοκρασίας,που φτάνει τη ρυθμιζόμενη θερμοκρασία λειτουργίας από τη θερμοκρασία δωματίου σε περίπου 20 λεπτά, με διαφορά θερμοκρασίας μικρότερη των 30°C μεταξύ της ρυθμιζόμενης και της πραγματικής θερμοκρασίας στην περιοχή συγκόλλησης.
2Εξοπλισμένο με έναν ειδικό κινητήρα υψηλής θερμοκρασίας από την Ταϊβάν San Yue, που συνδέεται άμεσα για την κίνηση της θέρμανσης θερμού αέρα, εξασφαλίζοντας ισορροπημένη διανομή θερμού αέρα, χαμηλό θόρυβο και ελάχιστη δόνηση,που επιτρέπουν στα εξαρτήματα 0201 να παραμένουν στη θέση τους κατά τη μεταφορά.
3.Μια μοναδική σχεδίαση αεραγωγών με εισαγόμενη κυκλοφορία αέρα από το κέλυφος σαλιγκιών και συσκευές διανομής αέρα σε τρία στρώματα, που παρέχουν ομοιόμορφη κυκλοφορία αέρα, μεγάλη θερμική χωρητικότητα,και χωριστή θέρμανση για την περιοχή προθέρμανσης, ζώνη ελέγχου θερμοκρασίας και ζώνη συγκόλλησης με ανεξάρτητη κυκλοφορία και έλεγχο θερμοκρασίας, κάθε ζώνη θερμοκρασίας ελέγχεται με ακρίβεια ±1°C,και ο θάλαμος του φούρνου ανοίγει με ένα πνευματικό επάνω κάλυμμα.
4Η τυποποιημένη διαμόρφωση περιλαμβάνει δύο ζώνες αναγκαστικής ψύξης, με τη θερμοκρασία του ψύξης του αέρα να φτάνει τους 5°C και το ρυθμό ψύξης στην πρώτη ζώνη ψύξης να φτάνει τους -5°C/S.Εκπληρώνει αποτελεσματικά τις απαιτήσεις διαφόρων διαδικασιών χωρίς μόλυβδο.
5.Κατάλληλο για ρύθμιση των καμπυλών θερμοκρασίας διαφόρων μοντέλων, με διπλή ή τριπλή διαμόρφωση ζώνης συγκόλλησης, δοκιμή προφίλ οκτώ γραμμών με ελάχιστο 8°C,και συνεχείς δοκιμές καμπύλης ειδικά προσαρμοσμένες σε διαδικασίες συγκόλλησης χωρίς μόλυβδο στην Ιαπωνία ή την Ευρώπη και την Αμερική.
6.Το πιο πρόσφατο σχεδιασμό ειδικών σιδηροδρομικών γραμμών καθοδήγησης μεταφοράς, κατασκευασμένων από υψηλής θερμοκρασίας ανθεκτικό και ανθεκτικό στην φθορά κράμα αλουμινίου, που εξασφαλίζει υψηλή ακαμψία και καμία παραμόρφωση.
7Το σύστημα μεταφοράς χρησιμοποιεί μεταβλητή συχνότητα ελέγχου ταχύτητας, που οδηγείται από εισαγόμενα ιαπωνικά κινητήρες Dongchuan,με αλυσίδες από ανοξείδωτο χάλυβα υψηλής ποιότητας και ζώνες από ανοξείδωτο χάλυβα από υλικό SUS316 για συγχρονισμένη μεταφοράΕξοπλίζεται επίσης με λειτουργία αδιάλειπτης τροφοδοσίας (UPS), αποτρέποντας αποτελεσματικά τη ζημιά των PCB στο εσωτερικό του φούρνου λόγω ξαφνικών διακοπών ρεύματος.
8.Ελέγχεται από βιομηχανικό υπολογιστή, με οθόνη οθόνης LCD και λειτουργικό σύστημα Windows 10, με ευέλικτες δοκιμές καμπυλών και ισχυρές δυναμικές δυνατότητες ανάλυσης καμπυλών,καθώς και τη δυνατότητα εκτύπωσης και αποθήκευσης όλων των δεδομένων, που ανταποκρίνονται στις απαιτήσεις των διαδικασιών χωρίς μόλυβδο.
Όλα τα ηλεκτρικά εξαρτήματα είναι κατασκευασμένα από εισαγόμενα εξαρτήματα και όλες οι γραμμές σήματος είναι προστατευμένες για να εξασφαλιστεί η σταθερή και αξιόπιστη λειτουργία του SMT24 24 ώρες την ημέρα,Με εγγύηση ενός έτους για ολόκληρο το μηχάνημα και συντήρηση καθ' όλη τη διάρκεια της ζωής.

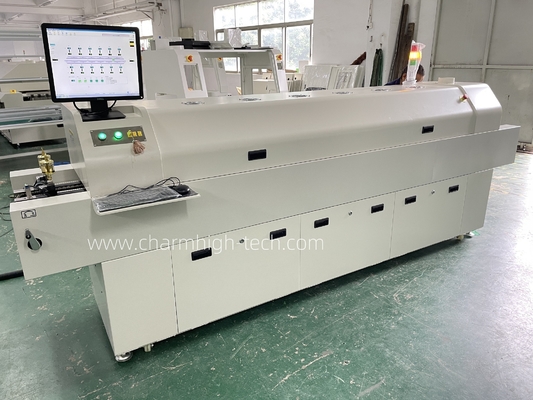

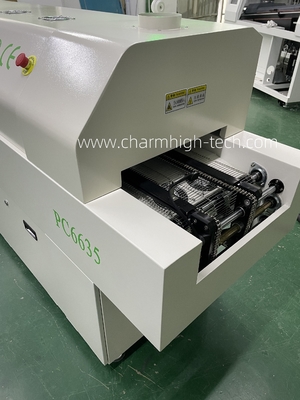

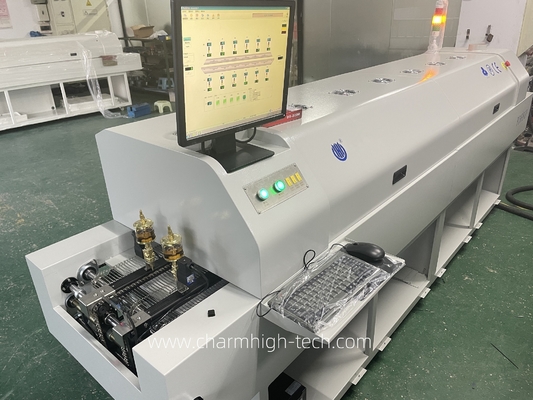

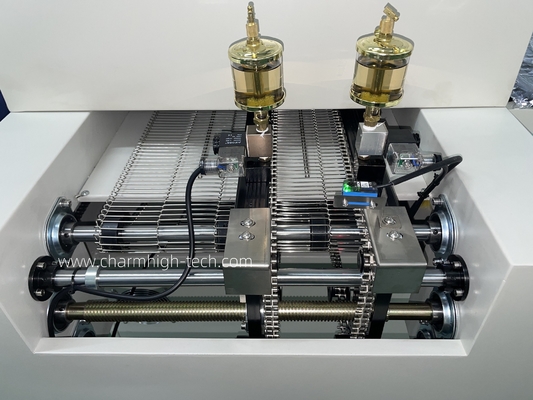

100% αληθινές φωτογραφίες του PC6635:
Συστάσεις SMT για την γραμμή παραγωγής:
1Φορτιστή PCB
2.E6 εκτυπωτής πάστες συγκόλλησης
3Συσκευή μεταφοράς PCB
4. CHM551 μηχανή διανομής - δύο μονάδες
5Συσκευή μεταφοράς PCB
6.PC6635 φούρνος επαναρρόφησης με αυτόματο σιδηρόδρομο+PC
7.Απορρόφηση PCB
Εγγύηση:
Το πλήρες μηχάνημα διαθέτει περίοδο εγγύησης 1 έτους από τη στιγμή της αγοράς και δια βίου υπηρεσίας.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Παροχή εξυπηρέτησης μετά την πώληση.Κάθε μηχάνημα δοκιμάστηκε 100% καλά πριν από την αποστολή.
