Λεπτομέρειες:
|
Εκτυπωτής διάτρητων: | 300*400mm (3040) | Μηχανή Pnp: | CHMT36VA (29 ο τροφοδότης 2 διευθύνει + διπλή κάμερα οράματος) |
---|---|---|---|
Φούρνος επανακυκλοφορίας: | T962A 300*320mm μέγεθος 1500W συγκόλλησης | Χρήση: | Μικρή παραγωγή batch |
Υψηλό φως: | Γραμμή SMT Prodcution,Μηχανή εκτυπωτών 3040 διάτρητων,Φούρνος T962A επανακυκλοφορίας |

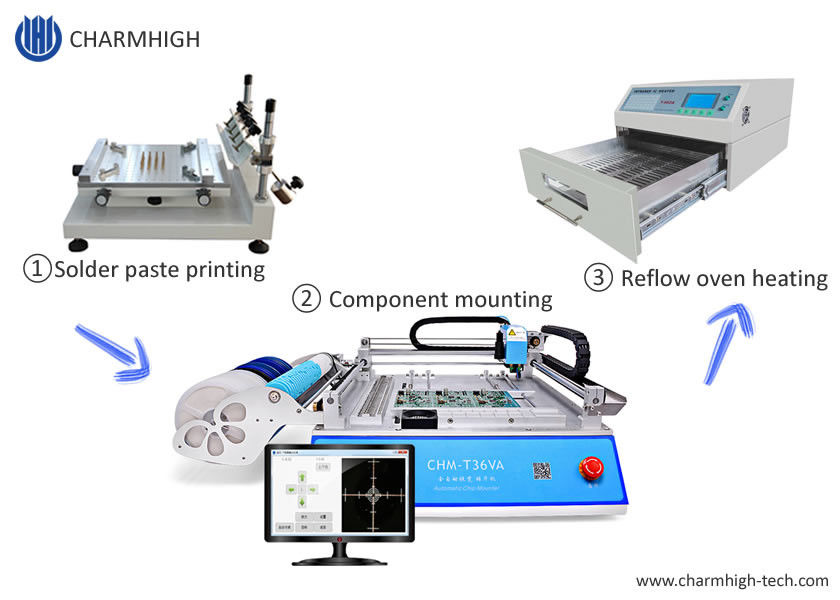

Καυτή γραμμή SMT Prodcution: CHMT36VA + εκτυπωτής 3040 διάτρητων + φούρνος T962A επανακυκλοφορίας
Έκδοση αγγλικής γλώσσας 220v/110v που υποστηρίζονται/Διακήρυξη CE
Μικρή γραμμή παραγωγής SMT:
1. Εκτυπωτής 3040 διάτρητων υψηλής ακρίβειας:
Επιτραπέζιο μέγεθος εργασίας | 300*400mm |
Μέγεθος τυπωμένων υλών | 250*400mm |
Ανώτατο καθαρό μέγεθος πλαισίων | 370*470mm |
Τρόπος εκτυπωτών | χειρωνακτικός |
Πάχος των υποστρωμάτων | 080mm |
Ο πάγκος εργασίας ρυθμίζει τον όγκο | 10mm, οριζόντια ρύθμιση γωνίας |
Ύψος πλατφορμών εκτύπωσης | 220mm |
επαναλαμβανόμενη ακρίβεια | ±0.01mm |
εντοπίστε τον τρόπο | Μορφή συγκριτικής μέτρησης επιδόσεων ή τρυπών |
Διάσταση | 540*370*350 χιλ. |
Μέγεθος συσκευασίας | 660*500*280mm |
Βάρος | NW.21Kg GW.22Kg |
2. Επιλογή CHMT36VA και μηχανή θέσεων (εργασία με το εξωτερικό PC)
Πρότυπο | Chm-T36VA |
Περιοχή PCB | 10mm*10mm - 355mm*355mm |
X-$L*Y ταξίδι άξονα | 420*460mm |
Κινούμενη σειρά άξονα Ζ | 15mm |
Κεφάλια τοποθέτησης | 2pcs |
Τροφοδότες |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Μπροστινό ολοκληρωμένο κύκλωμα tray=14pcs, καθορισμένος από το χρήστη δίσκος ολοκληρωμένου κυκλώματος |
Σύστημα εικόνας | Διπλές κάμερες (επάνω & κάτω κάμερες) |
Κίνηση | Stepper ελέγχου κλειστών βρόγχων το σερβο σύστημα κίνησης, δεν σιγουρεύεται ότι ποτέ χάστε το βήμα |
Μόνος-επιστροφής ανίχνευση άξονα Ζ | Ναι, αποτρέψτε το σπάσιμο ακροφυσίων |
Μόνος-επιστροφή καρφιτσών τραβήγματος | Ναι, αποτρέψτε το σπάσιμο καρφιτσών τραβήγματος |
Διαρροή της υλικής μεθόδου ανίχνευσης | Κενή ανίχνευση, ανίχνευση οράματος |
Τοποθετώντας ταχύτητα | 4000cph (όραμα μακριά) 2800cph (όραμα επάνω) |
Τοποθετώντας ακρίβεια | ±0.025mm |
Συστατικά | 0402-5050, SOP, QFN, (πλάτος ταινιών: 8MM, 12MM, 16MM, 24MM) |
Διάσταση μηχανών | Λ 960mm * W 705mm * Χ 335mm |
Κενή αντλία | -92KPA (2pcs, κατασκευή-μέσα, χαμηλώνουν τον τύπο) |
Εξωτερική πηγή αέρα | Καμία ανάγκη (μηχανή κατασκευή-στη βουβή κενή αντλία 2pcs) |
Εξωτερικό PC | Ναι (λογισμικό συμβατό με windows7) |
Τάση | 220V (110V), 50Hz 60Hz |
Καθαρό βάρος | 65kg |
Συμβατό λογισμικό | Σχεδιαστής Altium, Protell99SE, ΜΑΞΙΛΆΡΙΑ, Kicad, αετός, Cadint, ρυθμός Orcad, ρυθμός χαρούμενος, PROTEUS. .etc |
3. T962A παράμετρος φούρνων επανακυκλοφορίας (νέος που ενημερώνεται με τον ανεμιστήρα):
Πρότυπο: T962A
Ανώτατη περιοχή συγκόλλησης: 20 X 20 εκατ.
Εκτιμημένη δύναμη: 1500W
Ανεφοδιασμός: AC110V~ AC220V ΤΟ /50 ~60HZ
Εικόνες ως εξής:
1. Εκτυπωτής 3040 διάτρητων (υψηλή ακρίβεια)
2. CHMT36VA μηχανή επιλογών και θέσεων με το σύστημα εικόνας (εξωτερικό PC ανάγκης)
Ανταγωνιστικά πλεονεκτήματα:
1. Το κατάλληλο λογισμικό, ενσωματωμένο σύστημα Linux της μηχανής, σταθερός κύριος πίνακας βιομηχανίας, ανεξάρτητη λειτουργία, κανένας εξωτερικός υπολογιστής ανάγκης, λειτουργία ευκολότερη και καταλληλότερη, μαθαίνει γρήγορα.
2. Οθόνη αφής -κατασκευής, κανένα εξωτερικό όργανο ελέγχου ανάγκης, δωμάτιο σωζόμενο, καταλληλότερη λειτουργία, ποντίκι USB που υποστηρίζεται επίσης.
3. Η κορυφή και το κατώτατο σημείο δύο κάμερες οράματος, διορθώνουν τη θέση κάθε συστατικών, μπορείτε να δείτε την εικόνα οράματος από την οθόνη για κάθε συστατικά. (ανώτατο συστατικό μέγεθος 22*22mm)
4. Έχει το εύκαμπτο προσάρτημα στερέωσης PCB, κατάλληλο για το διαφορετικό μέγεθος του PCB.
5. Υποστήριξε το δίσκο ολοκληρωμένου κυκλώματος συνήθειας, ο δίσκος ολοκληρωμένου κυκλώματος μπορεί να καθοριστεί στον πίνακα μηχανών.

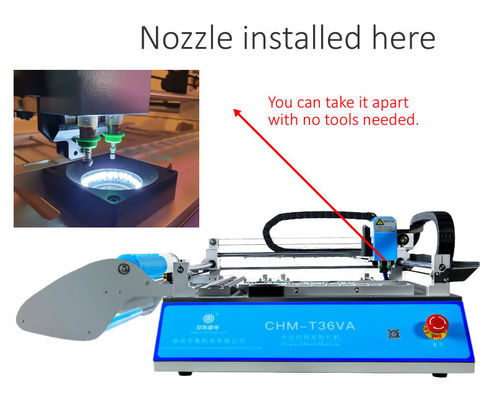

6. Δύο να τοποθετήσουν κεφάλια με τα ακροφύσια 2pcs Juki, ακροφύσιο Juki μέσα στο μαγνήτη, έτσι αυτό μπορούν να αφαιρεθούν από το δάχτυλο, καμία ανάγκη να αποσυνθέσουν με το γαλλικό κλειδί, βαθμός γωνίας -180 περιστροφής ακροφυσίων σε +180 βαθμό.
7. Όλος--μια μηχανή, τροφοδότες 29pcs που περιλαμβάνονται στη μηχανή, καμία ανάγκη να αγοραστούν άλλα μέρη, μηχανή είναι έτοιμη να εργαστεί.
8. Η ανίχνευση άξονα Ζ, βελόνα τραβήγματος της μηχανής επιστρέφει αυτόματα στην προέλευση για να αποφύγει τα ακροφύσια που σπάζουν.
9. Ανώτατη υποστήριξη 5mm τμημάτων ύψους.
10. Έλεγχος κλειστών βρόγχων, Χ, άξονας Υ με τον κωδικοποιητή, όχι από το βήμα.
11. Το PCB που βαθμολογείται από τη θέση δύο συστατικών, έπειτα τμήματα υπολοίπου θα βαθμολογηθεί αυτόματα.
12. Το αυτοκίνητο βαθμολογεί το σημάδι 2 σημεία, θα είναι αυτόματη βαθμολόγηση πριν από κάθε τρέξιμο, να σιγουρευτεί κάθε PCB τοποθετώντας ακριβώς.
13. Με την κενή ανίχνευση, με την αυτόματη σίτιση, εάν ένα συστατικό απορροφήσει στριμμένο, θα το ρίξει αυτόματα στην περιοχή κατάθεσης, κατόπιν επιλογή νέα που τοποθετεί πάλι.
14. Με την ανίχνευση οράματος, η κάμερα αυτόματη γωνία τμημάτων διορθώσεων και να τοποθετήσει στον πίνακα PCB τη σωστή θέση. Εάν τα κεφάλια που δεν παίρνουν τα συστατικά, κάμερα θα το ανιχνεύσουν και θα πάνε πίσω να επιλέξουν πάλι, 3 φορές μην επιλέγοντας, μηχανή θα ανησυχήσουν και θα σταματήσουν, μετά από το υλικό ανεφοδιασμού, κατόπιν συνεχίστε, καμία ανάγκη να αρχίσει πέρα από πάλι.
15. Έρχεται με το εργαλείο νεοφώτιστων (έκδοση PC), εκδίδει το αρχείο εργασίας στον υπολογιστή και φορτώνει το αρχείο εργασίας στη μηχανή από USB το λιμένα, γρήγορα και κατάλληλος.
16. Η υποστήριξη οι πίνακες.
17. Εάν δεν έχετε το αρχείο PCB, μπορείτε να δημιουργήσετε ένα αρχείο καινούργιου έργου στο πρόγραμμα στη μηχανή άμεσα.
18. Ενιαίο βήμα υποστήριξης.
19. Η υποστήριξη έκοψε το μαζικό υλικό υλικό σωλήνων ταινιών.

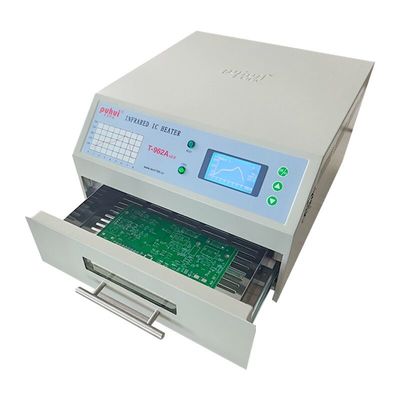

3. Φούρνος T962A επανακυκλοφορίας (ΝΈΟΣ ΤΎΠΟΣ με την εξάτμιση)
Γιατί επιλέξτε Charmhigh;
1.Professional desgin και δωμάτιο σωζόμενο.
2. φιλική προς το χρήστη λειτουργία, κανένας επαγγελματικός SMT μηχανικός ανάγκης, βαθμολογίας εισαγωγής συσκευή
3.One μηχανή - ενσωματωμένη λειτουργία, κανένα πρόσθετο αντλία ανάγκης ή PC ή οποιαδήποτε ενισχυτική δυνατότητα
4.High η ακρίβεια και η αξιοπιστία, αποτελούν την αποστασία της χειρωνακτικής εργασίας
5.Cost αποδοτικός, μειώστε τη δαπάνη για να είστε κύρια μιας επαγγελματικής αυτόματης γραμμής παραγωγής SMT
6.International σαφές με την από σπίτι σε σπίτι υπηρεσία, παράδοση εργάσιμων ημερών 3-5
7.Especial για την εργαστηριακές έρευνα και την ανάπτυξη, δείγματα, για να αποφύγει οποιοδήποτε revealment διπλωμάτων ευρεσιτεχνίας και σχεδίων.
8.One η μηχανή ίση με 5 συγκολλώντας προσωπικό, εύκολο διαχειρίζεται και κόστος-σωζόμενος. Αγαθό για τη μικρή παραγωγή batch.
9.Charmhigh είναι ανεφοδιασμός εργοστασίων, τα όλα μέρη μηχανών μας ερευνώνται και κατασκευαστικός από μας. Τα ανταλλακτικά μετά από-υπηρεσιών δεν σταματούν ποτέ.
10. Το Charmhigh είναι επαγγελματικός κατασκευαστής της επιλογής SMT και της μηχανής θέσεων από το 2009. Όλο το λογισμικό ερευνάται από μας.
Q1: Ποια είναι η χρονική ανοχή των προϊόντων σας; (Πόσο καιρό πρέπει να προετοιμάσετε τα αγαθά μου;)
Α: 2-3 ημέρες για τη μηχανή μονάδων 1-3. 5-15 ημέρες για τις διαταγές μαζικής παραγωγής (βασισμένες στις διαφορετικές ποσότητες).
Q2: Πώς θα παραδώσετε τα αγαθά μου σε με;
Α: Στέλνουμε συνήθως από διεθνή εκφράζουμε όπως DHL, UPS, Fedex, TNT για να επιτρέψει στους πελάτες μας παίρνει τα αγαθά τους γρήγορα. Για τη μεγαλύτερη ποσότητα, σκάφος αεροπορικώς ή θαλασσίως.
Q3: Πόσο καιρό πρέπει να περιμένω πριν από τα αγαθά μου να φθάσω;
Α: 3-7 ημέρες για διεθνή σαφή. 5-8 ημέρες για την εναέρια μεταφορά. 20-40 ημέρες για τη μεταφορά θάλασσας.
Q4: Ποια είναι η ποιότητα των προϊόντων σας;
Α: Οι πρώτες ύλες μας αγοράζονται από τους καταρτισμένους προμηθευτές, το καλύτερο qaulity στην Κίνα. Και οι μηχανικοί μας που όλοι έχουν πάνω από τα expereinces 20 ετών στα μηχανήματα, εξασφαλίζουν την καλή ποιότητα και τις λειτουργίες. Τώρα η ποιότητα CharmHigh και ανατροφοδοτεί είναι καλύτερη από άλλα εμπορικά σήματα στην Κίνα.
Υπηρεσία τυποποιημένης συσκευασίας:
Η συσκευασία του P&Ps μας είναι τυποποιημένη ξύλινη συσκευασία εξαγωγής για να αποφύγει τη ζημία κατά τη διάρκεια της μεταφοράς.
Υπηρεσία μεταφορών:
Για τη συσκευασία κάτω από 200 κλ, μπορείτε να χρησιμοποιήσετε DHL, Fedex ή άλλη σαφής επιχείρηση, για τις μεγάλες ποσότητες, εσείς θα μπορούσε να χρησιμοποιήσει την παράδοση θάλασσας.
Εξουσιοδότηση:
Η πλήρης μηχανή έχει μια περίοδο εξουσιοδότησης 1 έτους από τον καιρό της υπηρεσίας αγορών και διάρκειας ζωής.
Παρέχουμε πάντα τα ανταλλακτικά της μηχανής, αξιόπιστος άμεσος ανεφοδιασμός εργοστασίων.
Παρέχουμε τη σε απευθείας σύνδεση υποστήριξη Q/A και ανίχνευσης μηχανικών βλαβών και την τεχνική υπηρεσία συμβουλών.
Παρέχετε μια έως μια υπηρεσία μεταπώλησης.
Κάθε δοκιμή μηχανών 100% πολύ πριν από το σκάφος έξω.
