Λεπτομέρειες:
|
| Στένσιλ εκτυπωτή: | 3040 εκτυπωτής υψηλής ακρίβειας εγχειριδίου τύπου | Chm-550: | 4 κεφαλές 50 τροφοδοσίες με ακροφύσιο αυτόματης αλλαγής |
|---|---|---|---|
| Τ961: | Φούρνος επαναροής μεταφοράς, 6 ζώνες θερμοκρασίας | smt γραμμή: | Τύπος υψηλής διαμόρφωσης |
| Υψηλό φως: | Τσιπ Mounter 3040 SMT,Τσιπ Mounter chm-550 SMT,Γραμμή παραγωγής chm-550 SMT |
||

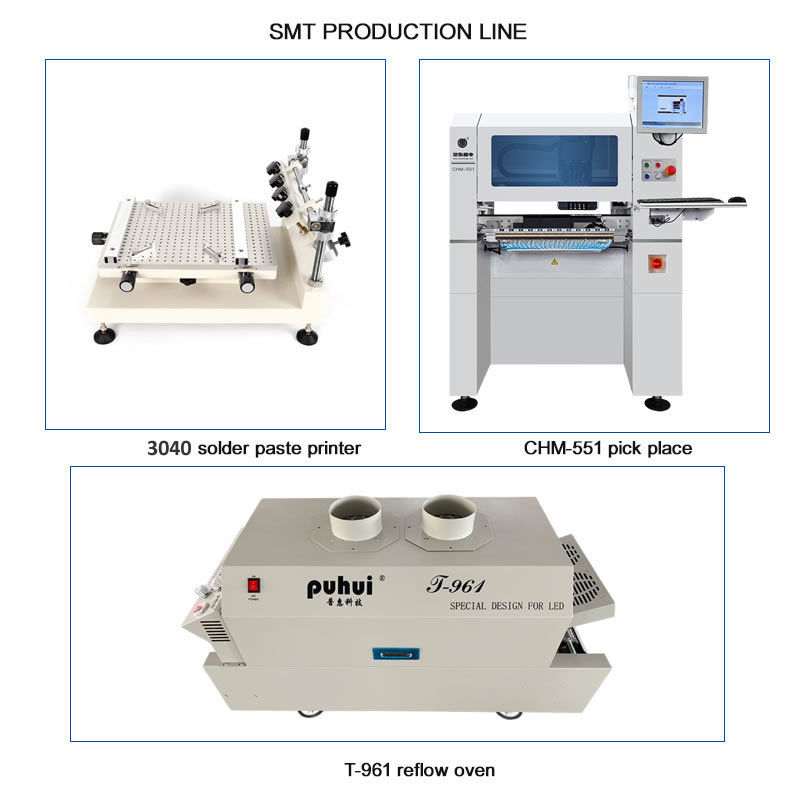

Μεγάλη ακρίβεια μικρού μεγέθους γραμμή παραγωγής SMT:
3040 Τυπογράφημα με στίχους, CHM-551 Πλακέτο γραφείου SMT Εγκαταστάτης τσιπ, Φούρνος επαναρρόφησης T961
Για την παραγωγή μικρών παρτίδων, συναρμολόγηση PCB, οικονομικές λύσεις SMT
Είναι καλό για επιχειρηματικές επιχειρήσεις, πανεπιστημιακή εκπαίδευση, έρευνα...
Υψηλή διαμόρφωση, υποστηρίζεται ο συντελεστής 0201 min, (XY) ± 0,06 mm.CPK≥1.0
1. Τυπογράφος 3040 Τεχνικές παραμέτρους
| Τύπος: | Εγχειρίδιο |
| Γ.Γ: | 23 κιλά |
| Μέγιστη έκταση εκτύπωσης: | 250*400 χιλιοστά |
| Μέγεθος συσκευασίας: | L 66cm*W 50cm*H 28cm |
2. CHM-551Μηχανή διάλεξης και τοποθέτησης
| Προδιαγραφές CHM-551 | |
| Μέγεθος | 1050mm(L) x1050mm(W) x 880mm(H) |
| Βάρος | 210 κιλά |
| Ηλεκτρική τροφοδοσία | AC220V (50Hz, μονό φάση) 1,5kw |
| Προμήθεια αέρα | 0.5MPa ~ 0.7MPa |
| Παραγωγή κενού | αντλία κενού |
| Ποσότητα κεφαλής τοποθέτησης | 4 κεφάλια |
| Ταχύτητα τοποθέτησης | 11500CPH (βέλτιστη) ·IPC9850: 8850cph |
| Αύξηση της ακρίβειας | (XY) ± 0,06 mm· CPK≥1.0 |
| Υψόμετρος στοιχείου | 12 χιλιοστά |
| Τύπος συστατικού | 0201/0402/0603·5050/SOT/SOP/QFP/QFN/BGA κλπ. (αντίσταση/συμπιεστής/διόδη/τριόδη/LED/IC κλπ.) |
| Μοντέλο | 00,6 mm έως 3,5 mm |
| Μέγεθος PCB | 350 mm ((L) x 270 mm ((W) (πρότυπο) · 600 mm ((L) x 350 mm ((W) (προαιρετικό) |

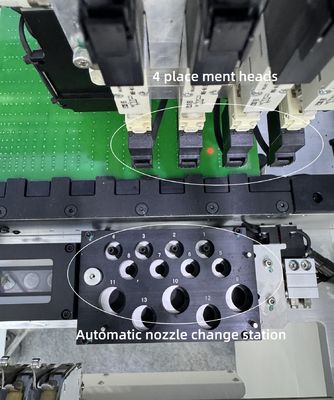

| Αλλαγή ακροβωτίου | Αυτόματη αλλαγή ακροφύλλου(13-τρύπα βιβλιοθήκη ακροφύλλων) |
| Σύστημα ελέγχου | Ενσωματωμένος βιομηχανικός υπολογιστής (Windows 7) Εφοδιασμένο με οθόνη, πληκτρολόγιο και ποντίκι |
| Σύστημα οδήγησης |

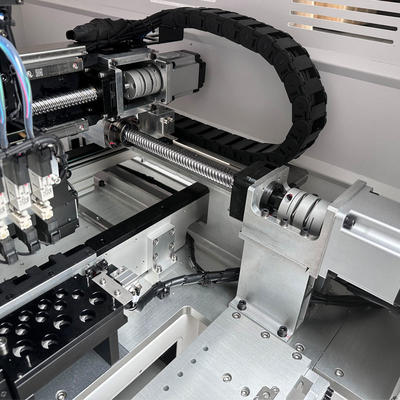

Άξονας X&Y που τροφοδοτείται από κινητήρες servo· υιοθέτηση ευέλικτης επιτάχυνσης και επιβράδυνσης με καμπύλη S |
| Σύστημα μεταφοράς | Στροφή σφαίρας + γραμμική καθοδήγηση |
| Σύστημα τροφοδοσίας | 50 συσσωρευτές τροφοδοσίας Yamaha 8mm με ηλεκτρικό/πνευματικό σύστημα (κατάλληλο επίσης για δίσκο IC και τροφοδοσία με ράβδους) |
| Σύστημα όρασης | Η κάμερα στιγμιότυπου x4 (δεκτό μέγεθος στοιχείου: 14 mm × 14 mm) · IC camerax1 (δεκτό μέγεθος κατασκευαστικού στοιχείου: 25 mm × 25 mm) · Σημείωση camerax2 |
Κατάλογος μερών
| Άρθρο | Ποσότητα | Άρθρο | Ποσότητα |
| Μηχανή διάλεξης και τοποθέτησης | 1 | Τσιμπιδάκι | 1 |
| Σφουγγαρίσματα | 8 | Εσωτερική εξαγωνική σφραγίδα | 1 |
| Κουτί εργαλείων | 1 | Λιπαντικό έλαιο | 1 |
| Κάρτα εγγύησης | 1 | Φίλτρο | 4 |
| Εγχειρίδιο χρήστη | 1 | Γρήγορος σύνδεσμος | 1 |
| Έκθεση δοκιμής | 1 | Πλακέτο ποντικιού | 1 |
| Βούρτσα | 1 | Καλώδιο τροφοδοσίας | 1 |
3. T961 παραμέτρους:
| Σχήμα | Τ-961 |
| Ποσότητα ζώνης θέρμανσης | άνω3/κάτω3 |
| Το μήκος της ζώνης θέρμανσης | 730 χιλιοστά |
| Ο τύπος θέρμανσης | έξυπνο sirocco επιπέδου και ταχεία υπερύθμιση |
| Ποσότητα ζώνης ψύξης | 1 |
| Μέγιστο πλάτος πλάκας PCB | 230 χιλιοστά |
| Κατεύθυνση λειτουργίας | αριστερά→δεξιά |
| Επιλογές παράδοσης | Δίκτυο μεταφοράς και αλυσίδα μεταφοράς |
| Η ταχύτητα της λωρίδας μεταφορέα | 0-290 mm/min |
| Η παροχή ενέργειας | 220V 50/60Hz |
| Δύναμη αιχμής | 3.5KW |
| Χρόνος θέρμανσης | Περίπου 7 λεπτά. |
| Περιοχή ελέγχου θερμοκρασίας | Θερμοκρασία δωματίου - 300 °C |
| Τρόπος ρύθμισης θερμοκρασίας | Έλεγχος κλειστού κυκλώματος PID |
| Ακριβότητα ελέγχου της θερμοκρασίας | ±1 |
| Απόκλιση κατανομής θερμοκρασίας PCB | ±2 |
| Συνολικές διαστάσεις | 1000 × 466 × 445 χιλιοστά |
| Βάρος της μηχανής | 70 κιλά |
Λεπτομερείς φωτογραφίες:

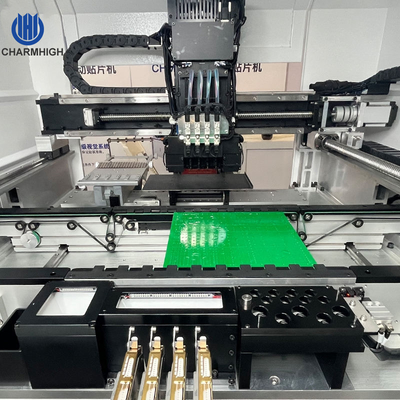

Τώρα το CHM-550 ενημερώθηκε σε CHM-551, εικόνα όπως παρακάτω:
Φωτογραφία από πελάτη:
Μηχανή εκτύπωσης 3040 με χειροκίνητη εκτύπωση, για διπλό στρώμα PCB:

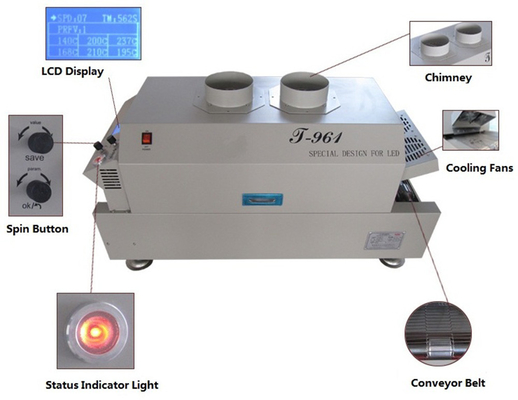

Τ961 Φούρνος επαναρρόφησης χωρίς μόλυβδο, μεγαλύτερου μεγέθους θέρμανσης 730x230mm, για διπλό στρώμα PCB:
Καλύτερος συνδυασμός μικρο SMT γραμμή, το συνιστούμε! Παρακαλούμε αγοράσετε με αυτοπεποίθηση.
Φανταστική εργοστασιακή προμήθεια, με εγγύηση ποιότητας.
Παρακαλώ σημειώστε:
Το CHM-551 SMT pick and place machine χρειάζεται μόνο να συνδέσει εξωτερική πηγή αέρα που προετοιμάζεται από τον εαυτό σας, δεν χρειάζεται άλλα πράγματα.
Το μηχάνημα πέρασε από το QC πριν αποβιβαστεί.
Παρέχουμε έγκαιρη υπηρεσία μετά την πώληση, κάθε μηχανή 100% δοκιμάστηκε καλά πριν από την αποστολή.
Απολαύστε με την μηχανή επιλογής και τοποθέτησης!
Υπηρεσία και εγγύηση:
Το πλήρες μηχάνημα έχει περίοδο εγγύησης ενός έτους από την ημερομηνία αγοράς και δια βίου εξυπηρέτηση.
Πάντα παρέχουμε ανταλλακτικά μηχανών, αξιόπιστη απευθείας προμήθεια εργοστασίου.
Παρέχουμε online Q/A και υποστήριξη επίλυσης προβλημάτων και τεχνικές συμβουλές.
Κάθε μηχανή δοκιμάζεται 100% πριν την αποστολή.
